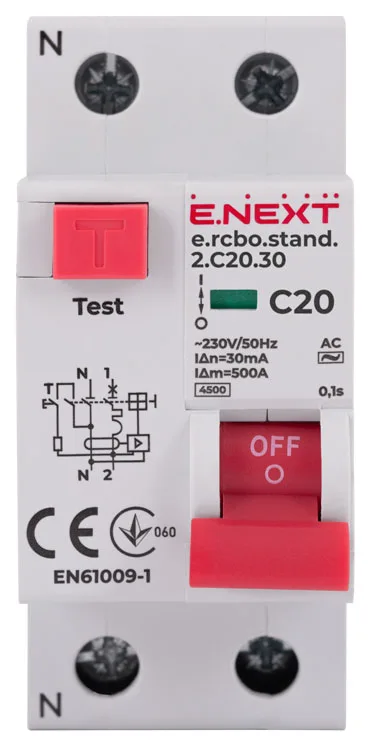

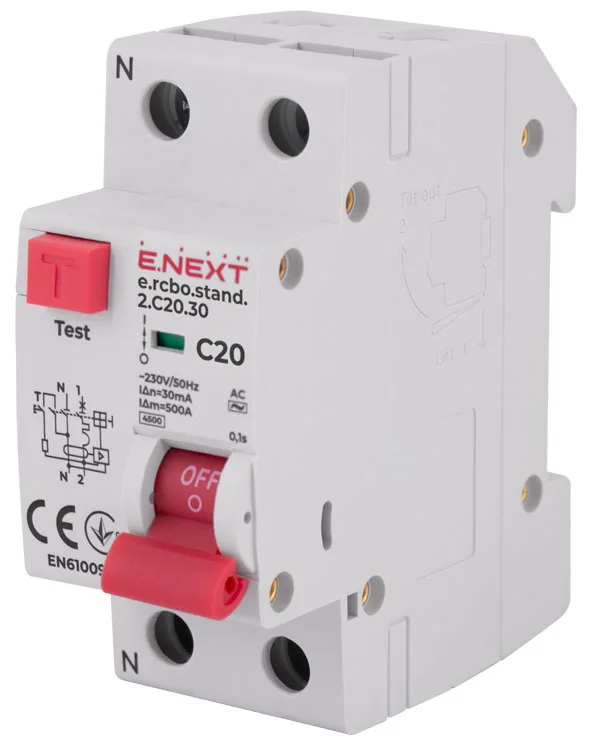

Вимикач диференційного струму з захистом від надструмів e.rcbo.stand.2.C20.30, 1P+N, 20А, С, 30мА

e.rcbo.stand.2.C20.30 — диференційний автоматичний вимикач (дифавтомат) STAND серії виробництва E.NEXT, що об'єднує в одному корпусі функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Пристрій призначений для однофазних мереж 230 В і встановлюється в електричних щитках на DIN-рейку 35 мм, займаючи 2 модулі (36 мм) на DIN-рейці.

Технічні параметри та їх значення

Номінальний струм 20 А визначає максимальне допустиме постійне навантаження лінії. При виборі орієнтуйтесь на суму споживачів з коефіцієнтом одночасності 0,8–0,9 та запасом 15–20%. характеристика C — спрацьовує при струмах 5–10In, підходить для навантажень з помірними пусковими струмами: електродвигунів, компресорів, насосів, побутової техніки. Здатність відключення 6 кА — це максимальний струм короткого замикання, який дифавтомат здатний безпечно відключити без руйнування корпусу. Значення 6 кА відповідає нормам IEC 61009-1 і є достатнім для більшості однофазної мережі.

Диференційний струм спрацьовування 30 мА — ключовий параметр захисту людей: 30 мА — загальновизнаний безпечний поріг для захисту людей від ураження струмом, вимагається ПУЕ для житлових приміщень та зон вологості. тип АС — стандартний захист від змінного струму витоку. Застосовується в традиційних мережах без джерел постійного струму.

серія STAND — оптимальне співвідношення ціни та якості для стандартних житлових і комерційних об'єктів. Компактне виконання, надійна контактна група, простий монтаж.

Призначення та сфера застосування

Дифавтомат e.rcbo.stand.2.C20.30 встановлюється для захисту ліній захист стандартних розеткових груп, ліній живлення пральної машини, посудомийної машини, мікрохвильової печі. Один пристрій замінює два окремі апарати (автоматичний вимикач + ПЗВ), що дозволяє заощадити місце у щитку та спростити монтаж. Це особливо важливо при реконструкції старих щитків обмеженого об'єму.

Переваги дифавтомата перед окремим ПЗВ + автоматом

• Компактність: займає вдвічі менше місця на DIN-рейці, ніж пара ПЗВ + автомат
• Менше з'єднань: відсутній міжапаратний кабель, що знижує кількість можливих точок відмови
• Скоординований захист: струмовий і диференційний захист у одному виробі — не потрібна узгодженість двох окремих пристроїв
• Індикація спрацьовування: кнопка «ТЕСТ» та індикатор типу відключення дозволяють швидко визначити причину — перевантаження/КЗ чи витік

Монтаж та підключення

Дифавтомат e.rcbo.stand.2.C20.30 монтується на DIN-рейку 35 мм клацанням без додаткового кріплення. Підключення: фаза (та нейтраль для 1P+N) — до верхніх клем (LINE), навантаження — до нижніх (LOAD). Перед введенням в експлуатацію натисніть кнопку «ТЕСТ» — дифавтомат повинен відключитись. Якщо не відключився — перевірте правильність підключення нейтралі.

Сертифікація та стандарти

Виріб відповідає стандарту IEC/EN 61009-1, має Сертифікат відповідності технічним регламентам України. Маркування відповідності CE підтверджує відповідність директивам ЄС щодо низьковольтного обладнання (LVD) та електромагнітної сумісності (EMC).
