Датчики руху

Датчик руху автоматично вмикає освітлення при виявленні людини і вимикає через задану затримку після того, як рух припинився. Зручно, безпечно і економно: до 80% економії електроенергії на освітленні порівняно з постійно ввімкненим.

Де встановлюються

• Сходова клітка і коридор — найпопулярніше застосування. Економія до 80%.
• Прихожа і вхідна зона — зустрічає автоматично увімкненим світлом.
• Ванна кімната — не треба шукати вимикач вночі.
• Вулиця — вхідна група, гараж, периметр будинку.
• Склади і технічні приміщення — руки зайняті, але світло вмикається автоматично.

Принцип роботи

Більшість побутових датчиків — PIR (Passive InfraRed, пасивний інфрачервоний). Сприймають теплове випромінювання від тіла людини. При русі теплова картина змінюється — датчик реагує і вмикає освітлення. Мікрохвильові (MW) датчики реагують на будь-який рух навіть без теплового контрасту і проникають крізь тонкі перегородки.

Параметри налаштування

• Час затримки — від 5 секунд до 30 хвилин після останнього руху.
• Поріг освітленості (LUX) — датчик спрацьовує тільки в темряві.
• Кут огляду — 90°–180° горизонтально. Для коридорів — вузьконаправлені 90°.
• Дальність — 5–12 м (регулюється потенціометром).

Технічні характеристики

• Максимальне навантаження: 500–2 000 Вт
• Кут огляду: 90°–180°
• Дальність: 5–12 м
• Час затримки: 5 сек – 30 хв
• Ступінь захисту: IP20 (внутрішні), IP44/IP65 (вуличні)

Популярні виробники

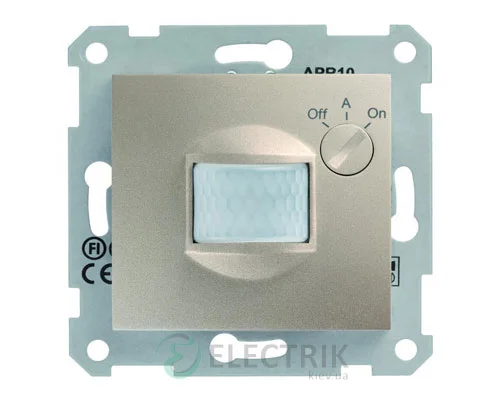

Schneider Electric (Sedna Design — сенсор руху 300 Вт LED), Legrand (Valena Life IR Motion). Окремо встановлювані стельові датчики: Theben, Steinel, ABB. Вуличні: Kanlux, Makel (з вбудованим прожектором).

Сумісність з LED-лампами

Не всі датчики руху сумісні з LED через дуже низьке споживання. Датчик може некоректно вимикати або не вимикати освітлення. Перевіряйте специфікацію: "LED compatible", "мінімальне навантаження 0 Вт". Schneider Sedna і Legrand Valena Life позиціонуються як LED-сумісні.

Підключення паралельно з вимикачем

Паралельне підключення датчика і звичайного вимикача дозволяє: вручну вмикати світло вимикачем незалежно від датчика, або через вимикач переводити датчик у постійний режим "увімкнено". Зручно там, де потрібна і автоматика, і ручне управління.

Радіусний датчик руху для кутового монтажу

Стандартні настінні PIR-датчики мають кут огляду 90°–180° і розраховані на монтаж у кут кімнати або на стіну перпендикулярно зоні спостереження. Для рівних стін без кутів — датчики з кутом 180° охоплюють всю зону спереду. Стельові датчики мають кут огляду 360° по горизонталі і монтуються в центрі стелі — ідеально для симетричних кімнат без сліпих зон.

Датчик руху і пожежна сигналізація

Окрім управління освітленням, датчики руху використовуються у системах охоронної сигналізації для виявлення незаконного проникнення. Охоронний датчик руху (наприклад, PIR-детектор для GSM-сигналізації) функціонально аналогічний, але підключається до сигналізаційного контролера, а не до вимикача освітлення. Принцип роботи той самий — PIR або MW технологія виявлення.

Часовий режим і режим тільки підсвітки

Деякі датчики руху мають додаткові режими: "часовий" (спрацьовує за розкладом, незалежно від руху), "тільки підсвітка" (вмикає освітлення коли темно, незалежно від руху) і "комбінований". Ці режими перемикаються DIP-перемикачами або через налаштувальну кнопку. Корисно для ганку або вулиці — вмикати підсвітку автоматично від заходу сонця до сходу, і додатково реагувати на рух.

Термін служби і обслуговування

Датчик руху не потребує спеціального обслуговування. Раз на рік — очищення оптичного вікна PIR-сенсора від пилу і павутиння (м'якою сухою серветкою). Для вуличних датчиків — перевірка цілісності корпусу і ущільнень після зими. Термін служби якісного датчика — 10–15 років без обслуговування.

Типові помилки при монтажі датчика руху

Помилка 1: встановити датчик над батареєю опалення або кондиціонером — різкі теплові потоки будуть викликати помилкові спрацювання PIR-датчика. Помилка 2: спрямувати датчик прямо на вікно — зміна освітлення або тепло від сонця можуть викликати хибні спрацювання. Помилка 3: встановити вуличний датчик у приміщенні або навпаки — ступінь захисту IP65 для вулиці не завадить, але IP20 у мокрому вуличному середовищі призведе до виходу з ладу. Помилка 4: встановити датчик занадто близько до джерела освітлення — датчик нагріватиметься і помилково реагуватиме на власне тепло.
