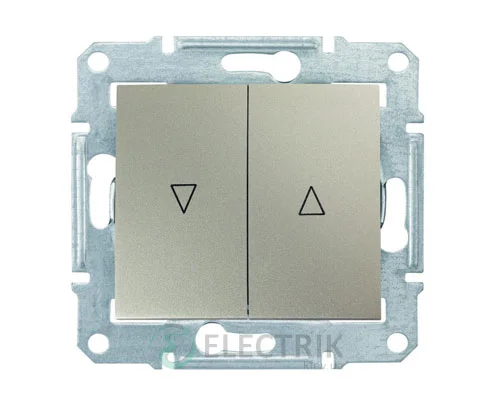

Перемикачі для жалюзі

Перемикачі для жалюзі та рулонних штор — спеціалізована фурнітура для управління електроприводом моторизованих жалюзі, штор, воріт, маркіз. Дві клавіші: підйом і опускання. Механічне блокування між ними унеможливлює одночасне ввімкнення двох напрямків.

Де застосовується

• Рулонні штори і жалюзі в квартирі або офісі
• Гаражні ворота
• Зовнішні маркізи і тенти
• Автоматичні в'їздні ворота будинку

Принцип роботи

Перемикач подає напругу по черзі на одну з двох обмоток двигуна привода. Клавіші механічно заблоковані — не можна натиснути обидві одночасно. Типи управління: імпульсний (кнопка утримується — привод рухається) або авто-стоп (одне натискання запускає рух до кінцевого положення, повторне зупиняє).

Вибір перемикача

• Тип управління. Уточніть у виробника привода: імпульсне або авто-стоп.
• Струм навантаження. Більшість приводів жалюзі — 0,5–3 А. Стандарт 6–10 А.
• Серія. Та сама серія що й решта фурнітури кімнати.

Технічні характеристики

• Номінальна напруга: 250 В
• Номінальний струм: 6–10 А
• Механічне блокування між клавішами
• Ступінь захисту: IP20

Популярні виробники

Schneider Electric (Sedna Design, Asfora), Legrand (Valena Life, Etika), Viko (Carmen, Karre Plus). Встановлюються в стандартний підрозетник і сумісні з рамками відповідних серій.

Управління кількома жалюзі

Паралельне підключення кількох приводів до одного перемикача — всі рухаються синхронно. Для незалежного управління — окремий перемикач для кожного привода. Для управління з кількох місць — паралельне підключення двох перемикачів жалюзі (аналогічно до прохідних вимикачів, але специфіка приводу накладає обмеження).

Перемикач для жалюзі і розумний будинок

У системах KNX, Zigbee і Z-Wave перемикачі жалюзі можна запрограмувати на автоматичне управління: за розкладом (вранці підняти, ввечері опустити), за датчиком освітлення (опустити при яскравому сонці), або дистанційно зі смартфона. Schneider Electric Wiser і Legrand Céliane Netatmo підтримують такий режим.

Налаштування кінцевих положень у приводі жалюзі

Більшість сучасних приводів жалюзі мають вбудовані кінцеві вимикачі — двигун зупиняється автоматично при досягненні жалюзі крайнього положення (повністю підняті або опущені). При використанні перемикача авто-стоп — одне натискання запускає рух до кінця, і двигун зупиняється сам. Налаштування кінцевих положень виконується один раз після монтажу привода відповідно до інструкції виробника.

Підключення до системи розумного будинку

Для базового управління жалюзі без розумного будинку — стінний перемикач. Для автоматизації — спеціальний розумний актуатор або контролер, що встановлюється в підрозетник і підключається до шин KNX, Zigbee, Z-Wave або Wi-Fi. Він замінює стінний перемикач і дозволяє програмне управління. Зовні виглядає як сенсорна панель або клавіша з міні-контролером всередині.

Аксесуари для керування жалюзі

Окрім стінного перемикача, виробники пропонують пульти ДУ, настільні контролери і сенсори сонячного освітлення для автоматичного управління жалюзі. Сенсор освітлення виробляє сигнал при перевищенні порогового рівня освітленості — жалюзі автоматично опускаються щоб захистити кімнату від перегріву сонцем. При хмарній погоді або ввечері — автоматично піднімаються.

Монтаж перемикача жалюзі

Встановлюється у стандартний підрозетник Ø68 мм аналогічно звичайному вимикачу. Схема підключення: фаза і нуль від мережі → перемикач → двигун привода (дві лінії: "підйом" і "опускання"). Маркіруйте дроти при підключенні: переплутані лінії "підйом" і "опускання" призведуть до того, що кнопка "вгору" опускатиме, і навпаки. Переключити легко — просто поміняйте місцями дроти на клемах — але краще зробити правильно з першого разу.

Вибір серії для єдиного дизайну

Перемикач для жалюзі в одній кімнаті з розетками, вимикачами і рамками — повинен бути тієї самої серії. Schneider Sedna Design, Legrand Valena Life, Viko Carmen — кожна серія має перемикач жалюзі у базовому асортименті. Замовляйте всю фурнітуру для кімнати одразу, щоб мати гарантовано сумісні елементи.

Переваги моторизованих жалюзі

Моторизовані рулонні штори або жалюзі — зручність, якої важко відмовитись після встановлення. Не потрібно підходити до вікна: одне натискання кнопки або голосова команда — і штори закриті. При інтеграції з датчиком освітлення — закриваються автоматично при яскравому сонці. При інтеграції з розумним будинком і будильником — відкриваються вранці за розкладом, м'яко будячи природним світлом. Перемикач для жалюзі — базовий елемент, без якого вся ця система не працює.

Виробники рекомендують при монтажі перемикача жалюзі залишати петлі дротів достатньої довжини в підрозетнику — привід жалюзі може потребувати переналаштування або заміни, і доступ до клем перемикача повинен залишатись зручним. Також позначте у схемі підключення: який провід відповідає за підйом, а який за опускання — щоб при обслуговуванні не плутатись.
