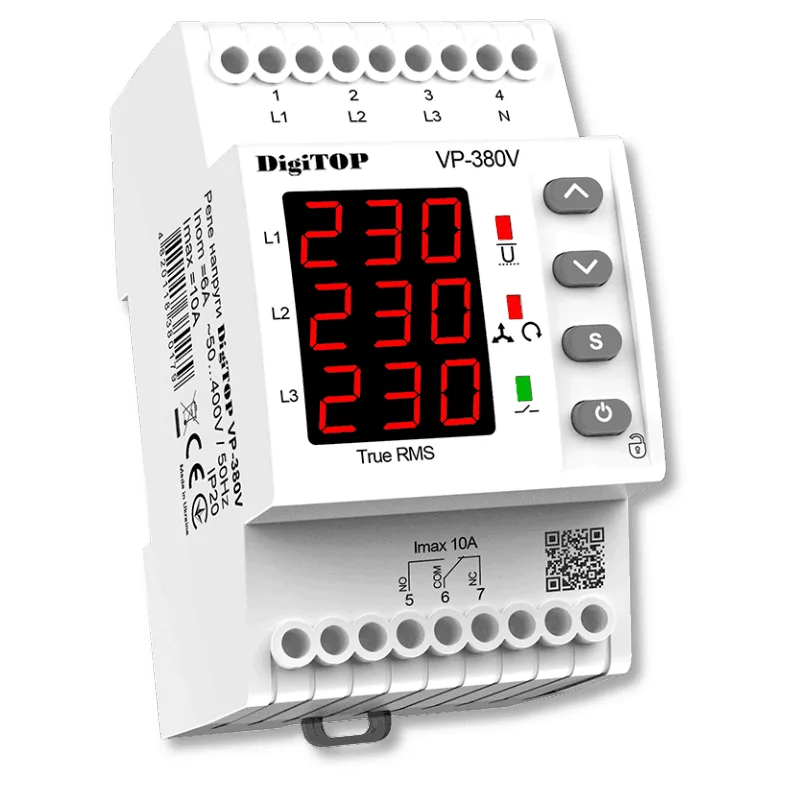

Трифазне реле напруги DigiTOP VP-380V

Name: Трифазне реле напруги DigiTOP VP-380V
Brand: DigiTOP
SKU: VP380V
Price: 1242.90 UAH
Availability: InStock

Написати перший відгук

в наявності 5

Кількість фаз

Виробник

DigiTOP

Тип монтажу

на Din-рейку

Артикул: VP380V

Виробник DigiTOP

Код товару: 000076337

✓ Доступний до самовивозу 5 шт.

✓ Готовий до відправки

1 242,90 грн

1-3 робочих дні - 5 шт.

До складу видачі товару
По Києву (нашим транспортом)
Нова пошта
Делівері

Готівкою
Безготівковий розрахунок
Ми — платники ПДВ
Оплата картою онлайн

Офіційна гарантія від виробника
Обмін/повернення протягом 14 днів
Сертифіковані товари

Шукаємо аналоги...

DigiTOP VP-380V — компактне реле контролю напруги для моніторингу трифазної мережі 380 В. Ключова особливість: прилад контролює напругу всіх трьох фаз і при виявленні аварії розмикає сигнальний контакт, що може використовуватися для керування зовнішнім контактором або сигналізацією. Власне навантаження реле не комутує.

Технічні характеристики DigiTOP VP-380V

Артикул	VP380V
Номінальний струм навантаження	6A
Максимальний струм навантаження	10A
Вимірювана напруга	50-400В (50 Гц)
Час відключення по верхній межі	0,02 сек
Час відключення по нижній межі	120-170В — 1 сек, 120В и менее — 0,02 сек
Верхня межа відключення	210-270В
Нижня межа відключення	120-200В
Час затримки ввімкнення	5-600 сек
Кількість фаз	3 — фазы
Асимметрия фаз (шаг 1В)	20-80В
Время отключения при асимметрии фаз	20 сек
Погрешность измерения	не более 1%
Степень защиты прибора	IP 20
Тип монтажа	На DIN-рейку
Кількість модулів на DIN рейці	3

Призначення та принцип роботи VP-380V

VP-380V — це реле індикації та сигналізації, а не пристрій прямого захисту. Воно безперервно вимірює напругу всіх трьох фаз і при відхиленні за допустимі межі перемикає вихідний контакт для управління зовнішнім обладнанням:

Моніторинг трьох фаз 380 В одночасно
Контроль верхньої та нижньої меж напруги на кожній фазі
Виявлення пропадання фази (перекоса фаз)
Сигнальний виходний контакт для управління контактором, сигналізацією або іншим обладнанням
LED-індикація стану кожної фази
Компактний корпус 2 DIN для розподільчого щитка

Схема застосування VP-380V

VP-380V встановлюється у трифазний щиток і підключається до всіх трьох фаз. Вихідний контакт підключається до котушки магнітного контактора. При аварії на будь-якій фазі контактор розмикає ланцюг живлення обладнання. Таким чином можна захистити трифазні двигуни, насоси, компресори від роботи в аварійному режимі.
