Провід ПВ-3 нгд 16

Провід ПВ-3 нгд 16 підходить для стаціонарної укладки в силових та освітлювальних мережах. Його також використовують для живлення електричних установок, механізмів, електрообладнання та верстатів, де номінальна напруга становить до 450 В. Кабель активно застосовується в тих місцях, де можливі вигини. Сам по собі мідний виріб досить гнучкий, багожильний. Ізоляція багатожильної продукції виконана з ПВХ хорошого якості.

Характеристика проводу

Марка проводу	ПВ-3
Виробник	Мега-Кабель
Артикул товару	MK-PV-3-16
Матеріал жили провідний струм	Мідь
Тип жили	Багожильна жила
Кількість жили	Одна
Січення	16 мм2
Форма проводу	Кругла
Вид проводу	З'єднувальний
Термін експлуатації	15 років
Матеріал ізоляції	ПВХ
Колір ізоляції	Білий, чорний, синій, червоний, ж/з, жовтий
Номінальна частота Гц	400
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+70
Діаметр проводу	8.7

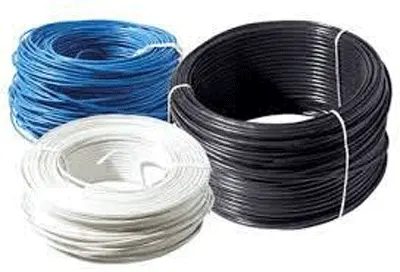

Вид упаковки	Бухта
Вага (кг/км)	180 кг
Токова навантаження А	100А

Застосування проводу ПВ-3 нгд 16

Він активно експлуатується в мережах з постійним і змінним струмом, а також у заземлювальних цілях і для подачі електроенергії до стаціонарних установок. Щоб укласти кабель у землю без ризику пошкодити ізоляційну оболонку, його потрібно помістити в труби. А для додаткового захисту слід також встановити яскраву сигнальну стрічку, яка вказує на проходження лінії. Встановлювальний мідний виріб славиться своїми якостями не поширювати горіння.

Провід ПВ-3 нгд 16 та його особливості

Досить просто придбати провід ПВ-3 нгд 16 і розподілити електроенергію в щитах і між складними машинами. Він не піддається акустичним шумам, вібраціям, незначним механічним пошкодженням і лінійним прискоренням. Однією з причин виходу кабелю з ладу можна назвати сильне розтягнення і часті вигини. Монтаж проводу здійснюється у спеціалізованих лотках, будівельних нішах, тунелях, по естакадах, гофрованих і щільних двошарових поліетиленових трубах. Заборонено прокладати електропроводи у повітрі, оскільки вони не витримують різких перепадів температурних режимів, включаючи сильні морози, вітри і палюче сонце. Виріб великого перерізу реалізують у великих дерев'яних барабанах або катушках, також можлива продаж у мотках.

Характеристика

• Електричний опір 1,21 Ом
• Сила струму становить 100 Ампер
• Зовнішній діаметр дорівнює: 8,8 мм
• Стійкий до невеликих механічних впливів
• Кліматичне виконання ОЛ і ХЛ, категорія: 2
• Термін служби: від 15 років, гарантія: 2 роки, виробник: Україна
• Працює в температурному діапазоні -50°C до +70°C
• Термін експлуатації кабелю: не менше 15 років, продукція сертифікована
• Загальна кількість жил: 7, тип: багожильний, матеріал: мідь
• Загальне січення жили: 16,0 мм2, клас 3 і 4
• Добре функціонує у діапазоні напруги від 450 до 750 В
• Ізоляція: одношаровий полівінілхлоридний пластикат
• При одноразовій укладці не горить і не димить

З'єднувальний провід ПВ-3

1. Гнучка мідна жила
2. Ізоляція з полівінілхлоридного пластикату

Конструкція

Структура багожильного виробу включає в себе токопровідну жилу та захисну верхню оболонку з вологостійкого пластикату. Витки належать до 3 і 4 класу, луджена мідь захищена від корозійних процесів. Обмотка з ПВХ щільно притискається до сердечника кабелю і при потребі без особливих зусиль знімається, а продукція підключається до розподільної шини або електротехнічних перехідників. Маркування здійснюється різними методами, від поздовжнього нанесення – тиснення, і до фарбування різними відтінками, нанесення рельєфом і друкованими літерами. Відстань між маркуваннями не повинна перевищувати 50 см.
