Провід ПВ-1 нг-нд 10

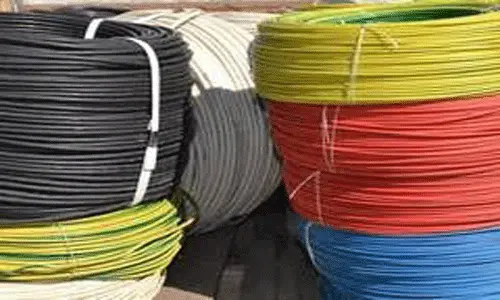

Установочный монолітний провід ПВ-1 нг-нд 10 випускається в різній колірній гамі, зазвичай це 8 кольорів (білий, зелений, коричневий, чорний, червоний, зелено-жовтий, синій і жовтий). Негорючий кабель активно укладають у лікувальних закладах, університетах, магазинах і музеях, квартирах і житлових будинках, а також офісних і промислових приміщеннях.

Характеристика проводу

Марка проводу	ПВ-1
Виробник	Мега-Кабель
Артикул товару	МК-ПВ-1-10
Матеріал жили провідний струм	Мідь
Тип жили	Монолітна жила
Кількість жил	Одна
Січення	10 мм2
Форма проводу	Кругла
Вид проводу	Установочний
Термін експлуатації	15 років
Матеріал ізоляції	ПВХ
Колір ізоляції	Білий, чорний, синій, червоний, ж/з, жовтий
Номінальна частота Гц	400
Країна виробник	Україна
Мінімальна і максимальна робоча температура	-50-+70
Діаметр проводу	4.9
Вид упаковки	Бухта
Вага (кг/км)	81.8 кг
Броньований	Без броні

Застосування проводу ПВ-1 нг-нд 10

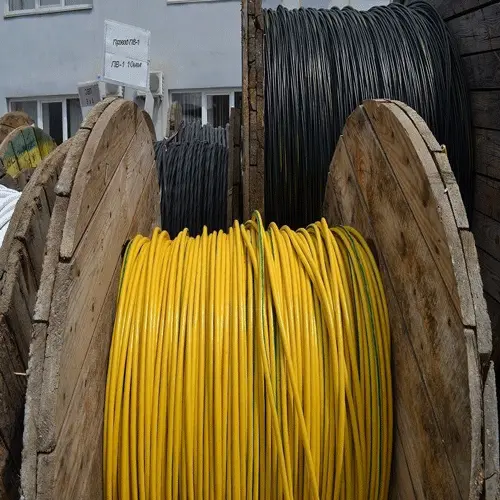

Для проводу ПВ-1 нг-нд 10 оптимальна напруга становить 450В і частота до 400 Герц. Головне призначення представленого кабелю – це укладання у місцях з невеликими вигинами. Добре веде себе при відносній вологості 100%, не утворює конденсат при +35°C. Зберігання відбувається на заводському барабані на відкритих майданчиках або вентильованих ангарів. Для транспортування струму на дуже далекі відстані достатньо придбати провід ПВ1. Його використовують для підключення будь-яких силових щитів, збірок, станків і складного промислового обладнання. Також передають електроенергію до стабілізаторів напруги, світильників і електроконвекторів. Підходить для живлення модульної апаратури.

Провід ПВ-1 нг-нд 10 та його особливості

Кабельний провідник має дуже слабку гнучкість, найменший радіус вигину становить 10 зовнішніх розмірів електротехнічного виробу. Додатковий захисний оболонок відсутній. Провідник може перебувати у воді добу без ризику коротких замикань. Монтаж виконується під землею, у місцях з підвищеною вологістю. Необхідно посилити монтаж подвійними поліетиленовими трубами. Рекомендується укладати кабель у спеціальні гофровані, сталеві, азбестоцементні труби та захищені сталеві рукава. Провідник не боїться різких ударів, розтягнень і іншого силового впливу. Однак при укладанні потрібно уникати різких поворотів. Вводиться у цивільні та будівельні об'єкти різного рівня складності та споруди через балки, ніші, а також ведеться під штукатуркою. ПВХ-оболонка не здатна витримувати постійне палюче сонце і дуже низькі температурні режими. Низьке димовиділення проводу допомагає людям у разі пожежі краще орієнтуватися у просторі.

Характеристика проводу ПВ-1

• провід випробуваний при температурі від -50°C до +70°C
• орієнтовне струмове навантаження на жилу становить 215 Ампер
• розрахункова погонна маса досягає 300 кг/км
• мінімальна товщина ізоляції 1,2 мм
• гарантійний строк: мінімум 2 роки, загальний термін служби: не менше 15 років
• має негорючі властивості та низьке димовиділення
• матеріал струмопровідної жили: мідь (монолітна) або сім витків
• при монтажі нижче -15°C необхідне попереднє нагрівання
• виробник забороняє створення електричних ліній повітряним способом
• мінімальний радіус вигину до 10 зовнішніх діаметрів провідника

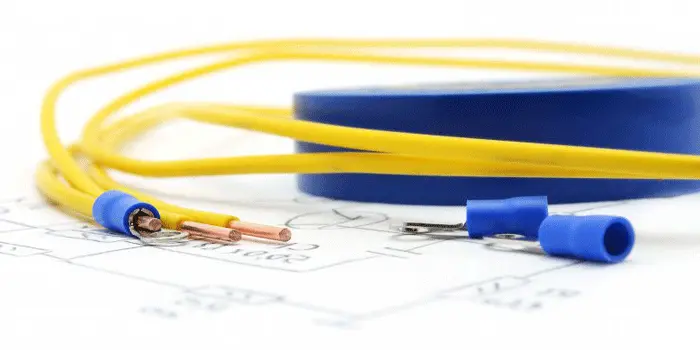

Установочний провід ПВ-1

1. Монолітна жила з міді
2. Ізоляція і ПВХ пластикат

Конструкція

За своєю конструкцією складається з двох складових: струмопровідної жили і якісної вологостійкої ізоляції. Виготовлений відповідно до стандартів якості. Кабелі цієї марки випускають з однією або сімома мідними витками. Проволока не піддається корозії і не піддається луженню. Ізоляційний шар зроблений з полівінілхлоридного композиту. Січення жили коливається від 1 до 25 мм2. Витки додатково скручуються навколо осі. Мідний сердечник і ізоляція не поширюють горіння, локалізують пожежу в одному місці. Якщо витків багато, то скрутка відбувається концентрично, з правим напрямком, між ними крок не більше 45 мм. ПВХ не витримує холодний клімат, оптимальними є теплі і помірні режими. Його конструкція дає можливість вести його до кінцевих споживачів і електричних машин у пучках і поодинці.
