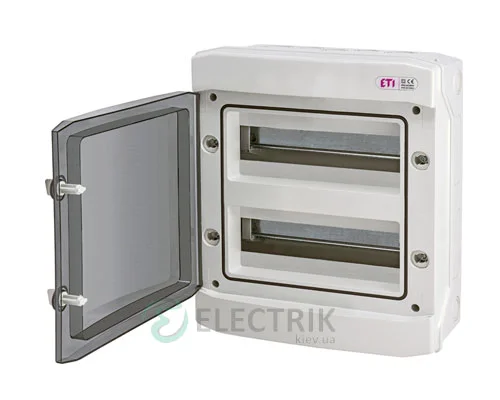

Пластиковий щит зовнішнього виконання ECH-24PTu (24 М IP65) ETI 001101173

Серія ECH: технічні характеристики

IP65 — що це означає на практиці

IP65 складається з двох цифр: «6» — повна пилонепроникність (жодна частинка не потрапить усередину навіть при цементному або деревному пилу), «5» — захист від струменів води зі шланга (сопло Ø6,3 мм із будь-якого напрямку). Для щита на вулиці це означає: проливний дощ, туман, сильний вітер із краплями — штатний режим роботи. Корпус ніколи не потребує додаткового шаф-укриття.

ECH і ECH-u: у чому різниця

В лінійці два варіанти під різні умови монтажу. Стандартні ECH (4G, 8G, 12PT, 24PT, 36PT) призначені для захищеного зовнішнього монтажу: під навісом, у ніші зовнішньої стіни, під дашком, у будівельній ніші. ECH-u (4Gu, 8Gu, 12PTu, 24PTu, 36PTu) — підсерія для відкритого монтажу: посиленіші UV-стабілізовані матеріали, жорсткіші ущільнювачі кабельних вводів. Саме ECH-u ставлять на фасади будівель, стовпи, зовнішні стіни гаражів і паркінгів — там, де щит потрапляє під прямий дощ або сонце цілий день.

Прозорі (PT) чи непрозорі (G) дверцята

Моделі PT мають прозорі полікарбонатні дверцята — крізь них видно положення рукояток автоматів і стан УЗО без відкривання корпусу. Зручно для регулярних обходів або коли щит розміщений у важкодоступному місці. Моделі G із суцільними білими дверцятами краще підходять там, де важливіший вигляд або потрібен захист від сторонніх очей.

Де використовують серію ECH

• Котедж та дача — зовнішній щит на вводі кабелю від ділянки, живлення освітлення саду та поливних насосів
• Гараж і паркінг — щит на зовнішній стіні для EV-зарядки, прожекторів безпеки, секції відеонагляду
• Будівельний майданчик — тимчасовий розподільний щит під відкритим небом
• Виробничі об'єкти — введення живлення на відкритих складах, насосних і компресорних станціях
• Вуличне освітлення — живлення ліхтарів і рекламних конструкцій з вулиці

Переваги серії ECH

• IP65 з коробки — окремий захисний кожух не потрібен, економія на монтажі
• Стандартна DIN-рейка 35 мм — сумісна з автоматами, УЗО, дифавтоматами будь-яких брендів
• Кабельні введення знизу і зверху — гнучке трасування без додаткового свердління
• Шина PST-UNI — готова система заземлення PE/N у рамках одного щита
• Замок із квадратним ключем — захист від несанкціонованого відкривання
• Легке настінне кріплення — 4 гвинти без демонтажу DIN-рейки
