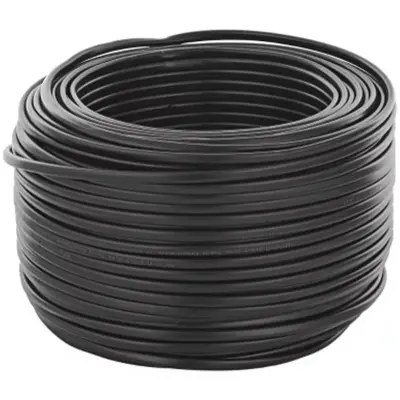

Кабель АВВГ-П 2х2,5

Силовий плоский алюмінієвий кабель АВВГ-П 2х2.5 активно використовується у мережах з напругою 660В та частотою 50Гц. Активно застосовується для створення освітлювальних систем, живлення різного обладнання.

Характеристика кабелю

Марка проводу	АВВГ
Виробник	Мега-Кабель
Артикул товару	MK-AVVG-P2-2.5
Матеріал жили, що проводить струм	Алюміній
Тип жили	Монолітна жила
Кількість жил	Дві
Січення	2.5 мм2
Форма проводу	Плоский
Вид проводу	Силовий
Термін експлуатації	30 років
Матеріал ізоляції	Полівінілхлорид
Колір ізоляції	Чорний
Номінальна частота Гц	50
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+50
Діаметр проводу	9.8
Вид упаковки	Бухта/Барабан
Вага (кг/км)	70 кг
Токове навантаження А	10А

Застосування кабелю АВВГ-п 2х2.5

Укладка у різні електричні магістралі. Найчастіше його прокладають у будівельних ніша, тунелях, шахтах та блоках, а також ведуть повітряним способом. Чудова альтернатива мідному токопровідному аналогові. Модель провідника йде з паралельними токопровідними витками. Розташовується стаціонарно, живлення здійснюється для нерухомих машин та механізмів. Виготовлений за промисловим стандартом ГОСТ 16442-80. Для монтажу у сухих та мокрих місцях достатньо придбати кабель АВВГ-П 2х2.5. Не рекомендується електрикам створювати електромережі під землею та у будь-яких інших траншеях. Для продовження періоду експлуатації кабельної продукції її поміщають у лотки, труби та сталеві щільні канали.

Особливості кабелю

При прокладці дуже крихкий, слід дотримуватися рекомендацій щодо мінімального радіусу згину. Оптимальний довжина вигину становить 11 зовнішніх розмірів кабельної продукції, максимум 7,5. При одноразовій прокладці полум’я швидко згасає, ПВХ дуже повільно тліє. При контакті з відкритим киснем, алюміній утворює оксидну плівку. Рекомендується після монтажу через 3 тижні робити підкручування елементів у розетках, вимикачах та іншому силовому обладнанні. При монтажі у землі, заявлений період експлуатації значно скорочується. Не слід накручувати алюміній на мідь і навпаки, потрібно застосовувати з’єднувальні силові шини. Підходить для експлуатації у холодному та помірному кліматі, про що свідчить спеціальна маркування.

Характеристика кабелю АВВГ-п 2х2.5

• алюмінієва жила належить до 1 класу, представлена у круглій формі
• робоча температура для кабелю становить -50С/+50С
• срок служби виробу не менше 25 років, виробництво: Україна
• кількість витків: 2, січення: 2,5 мм2
• орієнтовне струмове навантаження проводу: 25Ампер
• шар ПВХ-пластикату: 0,6 мм
• табельна вага 1 км виробу: 56 кг
• межа електричного опору витка: 12,1 Ом/км
• при монтажі розеток та вимикачів слід враховувати усадку алюмінію
• гарантія після встановлення: 5 років
• верхня оболонка: шланговий пластикат, внутрішній шар ізоляції: ПВХ
• кліматичне виконання: УХЛ1
• максимальний зовнішній діаметр: 9,8 розмірів провідника



Конструкція кабелю АВВГ

1. Монолітна алюмінієва жила
2. Ізоляція з полівінілхлоридного пластикату
3. Оболонка з ПВХ



Виконання

В ролі надійного ізоляційного шару виступає водовідштовхувальний полівінілхлоридний негорючий матеріал чорного відтінку. Його слабка гнучкість виключає монтаж його до рухомих елементів. Товщина ізоляції достатня для стійкості до викликів агресивного середовища. Токопровідна жила виплавлена з якісного алюмінію. У міді набагато більша електропровідність, ніж у алюмінієвого витка. Верхній шар захисної оболонки пофарбований у характерні відтінки: жовтий – земля, а коричневий або сірий – фазний для підключення.
