Кабель АВВГ 4х70

Алюмінієвий кабель АВВГ 4х70 прокладають на кабельних естакадах, відкритому повітрі, сухих і вологих виробничих, а також побутових приміщеннях. Його мета — розподіл електроенергії у фіксованих установках. Переріз алюмінієвого кабелю з легкістю витримує навантаження 1000В при частоті струму 50 Гц. Продукція отримала широке застосування в енергетичній сфері, промисловості та домашніх умовах.

Марка проводу	АВВГ
Виробник	Мега-Кабель
Артикул товару	MK-AVVG4-70
Матеріал жили, що проводить струм	Алюміній
Тип жили	Монолітна жила
Кількість жили	Чотири
Січення	70 мм²
Форма проводу	Кругла
Вид проводу	Силовий
Термін експлуатації	30 років
Матеріал ізоляції	Полівінілхлорид
Колір ізоляції	Чорний
Номінальна частота Гц	50
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+50
Діаметр проводу	32.4

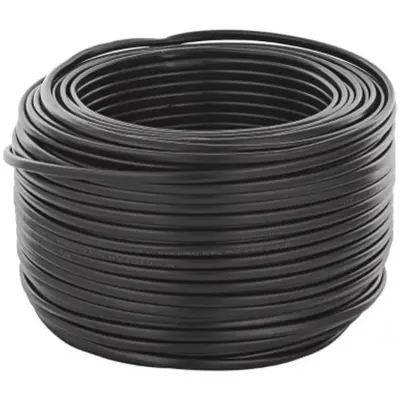

Вид упаковки	Бухта/Барабан
Вага (кг/км)	1235 кг
Токове навантаження А	125А

Застосування кабелю АВВГ 4х70

Конструкція кабелю дає можливість прокладати його не лише горизонтально, але й вертикально, комплектувати з іншими кабелями або вести в тунелях або гофрованих і інших трубах самостійно. Щоб прокласти продукцію у вибухонебезпечних і затоплюваних приміщеннях, достатньо придбати кабель АВВГ 4х70 і особисто переконатися в його здатності не лише розподіляти струм, а й протистояти впливу зовнішнього середовища. Для подовження терміну служби рекомендується укладати продукцію у спеціалізовані інженерні конструкції (естакади, тунелі, рукави, колектори, канали та труби).

Особливості кабелю

Кабель боїться фізичних механічних пошкоджень і розтягнень. Оболонка і ізоляція не поширюють процес горіння при ймовірних коротких замиканнях у мережі. Щоб не утворювалися тріщини під час монтажу, оптимальною температурою при прокладанні вважається до -20°C, при цьому слід намотувати кабель на барабан. Для збереження цілісності рекомендується на поверхні монтувати яскраву стрічку з написом «ОСТОРОЖНО КАБЕЛЬ». Подібна сигнальна стрічка подовжує загальний термін служби і запобігає руйнуванню цілісності кабелю при виконанні будь-яких будівельних робіт або копанні ям екскаваторами. Якщо підключити продукцію до трифазної мережі, а четверту жилу використовувати як PEN-провідник, це дозволить витримувати навантаження до 1200В.

Характеристики АВВГ 4х70

• Виріб підходить для роботи в енергосистемах напругою 660/1000В
• Температурний експлуатаційний режим: -50°C…+50°C
• Сердечник здатен витримувати нагрів до +70°C
• При монтажі нижче -15°C необхідний підігрів
• Вага 1 км кабелю – 1235 кг
• Термін служби: 25 років, продукція повністю сертифікована
• Класність жили: 1 (багатопроволочна), матеріал: алюміній, січення: 70 мм²
• Матеріал ізоляції та оболонки: ПВХ-пластикат і шланговий ПВХ
• Зовнішній діаметр кабелю: 32,4 мм

Конструкція кабелю АВВГ

1. Монолітна алюмінієва жила
2. Ізоляція з полівінілхлоридного пластикату
3. Оболонка з ПВХ

Виконання Алюмінієвий кабель складається з чотирьох жил, які виконані з м’якої проволоки. Січення однієї жили становить 70 квадратних міліметрів. Виток кожної з чотирьох жил надійно ізольований один від одного перевіреним і стійким до горіння ПВХ-пластиком. Щоб полегшити монтаж фахівцям, кожна жила пофарбована у різні відтінки, таким чином три нульові жили — синього кольору, а заземлююча — жовто-зеленого. Для забезпечення кращої жорсткості всі жили скручені між собою. Зовнішня частина кабелю пофарбована у чорний колір і виконана з тугоплавкого пластику, який надійно захищає сердечник від впливу ультрафіолетового випромінювання. Для довготривалого зберігання необхідно намотати виріб на стандартні дерев’яні барабанні котушки.
