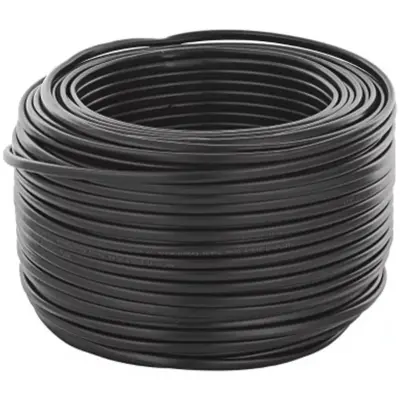

Кабель АВВГ 4х2,5

Силовий однопроволочний алюмінієвий кабель АВВГ 4х2,5 підходить для подачі струму в освітлювальні та силові мережі. Широко застосовується при підключенні будівель, споруд та об'єктів, стаціонарного обладнання. Для того, щоб пропускати електроенергію в трьохфазні електромережі, достатньо придбати кабель АВВГ 4х2,5.

Характеристика проводу

Марка проводу	АВВГ
Виробник	Мега-Кабель
Артикул товару	MK-AVVG4-2.5
Матеріал жили провідний струм	Алюміній
Тип жили	Монолітна жила
Кількість жил	Чотири
Січення	2,5 мм2
Форма проводу	Кругла
Вид проводу	Силовий
Срок експлуатації	30 років
Матеріал ізоляції	Полівінілхлорид
Колір ізоляції	Чорний
Номінальна частота Гц	50
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+50
Діаметр проводу	9.8
Вид упаковки	Бухта/Барабан
Вага (кг/км)	103 кг
Струмова навантаження А	10А

Застосування кабелю АВВГ 4х2.5

Основною сферою застосування цього виду кабелю вважається промисловість, комунальне господарство та побутові потреби. Інженерні споруди, такі як тунелі, шахти, траншеї, дозволяють укладати кабель у ґрунт для запобігання корозійним процесам. Щоб захистити виріб у повітрі від натягів, достатньо натягнути міцний сталевий трос. Надійна ізоляція адаптувала кабель до ізоляції всередині споруд і зовнішнього середовища. Часто продукція використовується для розподілу електроенергії в різних сферах народного господарства. Продукція прокладається у лотках, асбоцементних, гофрованих та сталевих технічних трубах. Не рекомендується монтаж виробу при температурі навколишнього середовища нижче -20°C.

Особливості кабелю

Виріб дуже чутливий до різких натягів та різного роду механічних пошкоджень. З метою забезпечення тривалого терміну служби рекомендується намотувати таку кабельну продукцію на спеціалізовані дерев’яні барабани, а також на відстані 50 см від прокладки кабелю в землі на поверхні монтувати сигнальну стрічку «уважно кабель». Властивості та товщина дають можливість прокладати його як у кабельних магістралях у пучках, так і індивідуально.

Характеристика кабелю АВВГ 4х2.5

• Кабель підходить для електричних систем напругою 660В
• Оптимальний режим служби при температурному діапазоні: -50С…+50С
• Сердечник продукції витримує нагрів до +70С
• При температурі +80С сердечник може працювати до 8 годин
• При монтажі нижче -20С обов’язковий попередній нагрів
• Вага 1 км кабелю – 103 кг

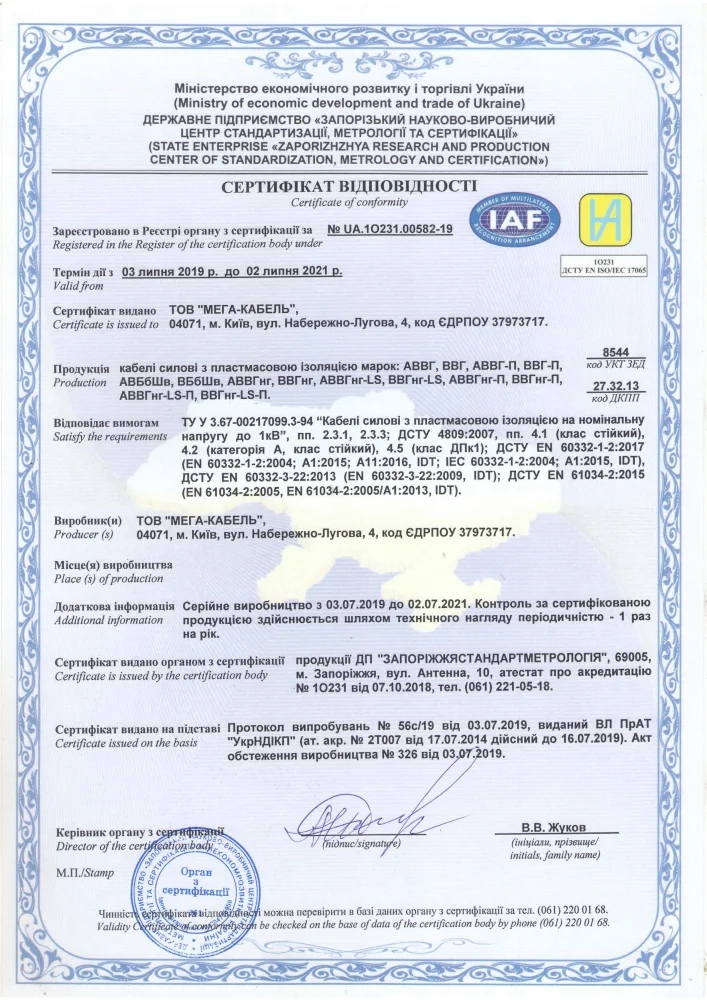

• Термін служби кабелю: 25 років, продукція повністю сертифікована
• Класність жили: 1 (однопроволочна), матеріал: алюміній, січення: 2,5 мм2
• Матеріал внутрішньої та зовнішньої ізоляції: ПВХ-пластикат
• Зовнішній діаметр кабелю: 11,6 мм
• Струмова навантаження на фазу при відкритій прокладці: 23 Ампера



Конструкція кабелю АВВГ

1. Монолітна алюмінієва жила
2. Ізоляція з полівінілхлоридного пластикату
3. Оболонка з ПВХ



Виконання

Низьковольтний кабель АВВГ 4х2.5 складається з чотирьох жил, сердечника та зовнішньої обмотки – ізоляції. Чотири монолітні жили з алюмінію утворюють сердечник, де січення однієї проволоки становить 2,5 міліметрів квадратних. Кожен її виток поміщений у ПВХ-плівку, яка не тільки стійка до горіння, а й витримує ультрафіолетове випромінювання. Одній із жил відводиться роль заземлення при підключенні до стаціонарних та освітлювальних силових установок, а решта 3 – нульові жили. Всі вони пофарбовані в різний відтінок, таким чином земля виконана в жовто-зеленому кольорі, а нуль у синьому кольорі. Верхній шар ізоляції може бути представлений у чорному або білому кольорі. Правильна експлуатація та зберігання кабелю на котушках із дерева продовжують його характеристики та термін служби. Щільне скручування жил між собою покращує жорсткість самого кабелю.
