Кабель АВВГ 4х185

Силовий алюмінієвий кабель АВВГ 4х185 знайшов широке застосування в промисловості, енергетиці та комунальному господарстві. Його головним завданням є – безперебійна подача та розподіл електроенергії. Кабель прокладається в лотках, металевих рукавах і кабель-каналах, а також у гофрованих трубах і спеціальних порожнистих каналах.

Марка проводу	АВВГ
Виробник	Мега-Кабель
Артикул товару	МК-АВВГ4-185
Матеріал жили провідний струм	Алюміній
Тип жили	Монолітна жила
Кількість жил	Чотири
Січення	185 мм2
Форма проводу	Кругла
Вид проводу	Силовий
Термін експлуатації	30 років
Матеріал ізоляції	Полівінілхлорид
Колір ізоляції	Чорний
Номінальна частота Гц	50
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+50
Діаметр проводу	53.7

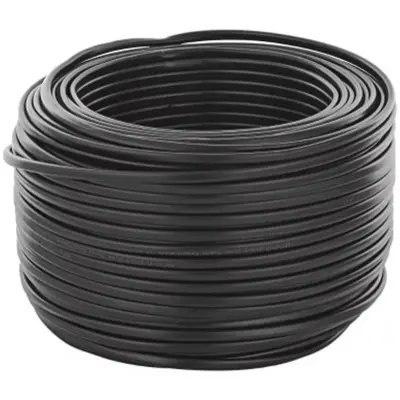

Вид упаковки	Бухта/Барабан
Вага (кг/км)	3044кг
Токова навантаження А	250А

Застосування

Кабель активно застосовується на промислових об'єктах, при експлуатації силових зібрань і інших електричних установках. Конструкція дає можливість прокласти виріб як вертикально, так і горизонтально. Не рекомендується прокладати і монтувати кабель при температурі нижче -20°C, через зниження пластичності зовнішньої обмотки, оскільки це може спричинити тріщини та випадкові пробої жили. Від випадкових механічних пошкоджень кабельну продукцію також добре захищає технічна та асбестоцементна труба. Кабель можна групувати у пучки і укладати у гофровану трубу або прокладати одним шаром. ПВХ ізоляція не пропускає вологу, а також добре запобігає займання.

.

Особливості кабелю АВВГ 4х185

Продукція не стійка до розтягувань і механічних впливів. Для живлення щитів, механізмів, стаціонарних машин потрібно просто купити кабель АВВГ 4х185 і провести його монтаж. Виріб підходить для використання у силових і освітлювальних мережах з номінальною напругою 660-1000 В та частотою 50 Гц. Для збереження цілісності продукції радимо в 0,5 м над прокладеним кабелем закопувати сигнальну стрічку з пластику червоного кольору з написом «обережно кабель».

Характеристики АВВГ 4х185

• Номінальна напруга в мережі змінного струму – 1000В
• Номінальна напруга у трифазній мережі – 1200В
• Опір жили: 7 МОм*км при температурі +20°C
• Температурний експлуатаційний режим: -50°C…+50°C
• Сердечник здатний витримувати нагрів до +70°C
• При укладанні при температурі нижче -15°C необхідне попереднє прогрівання
• Вага 1 км кабелю – 3090 кг

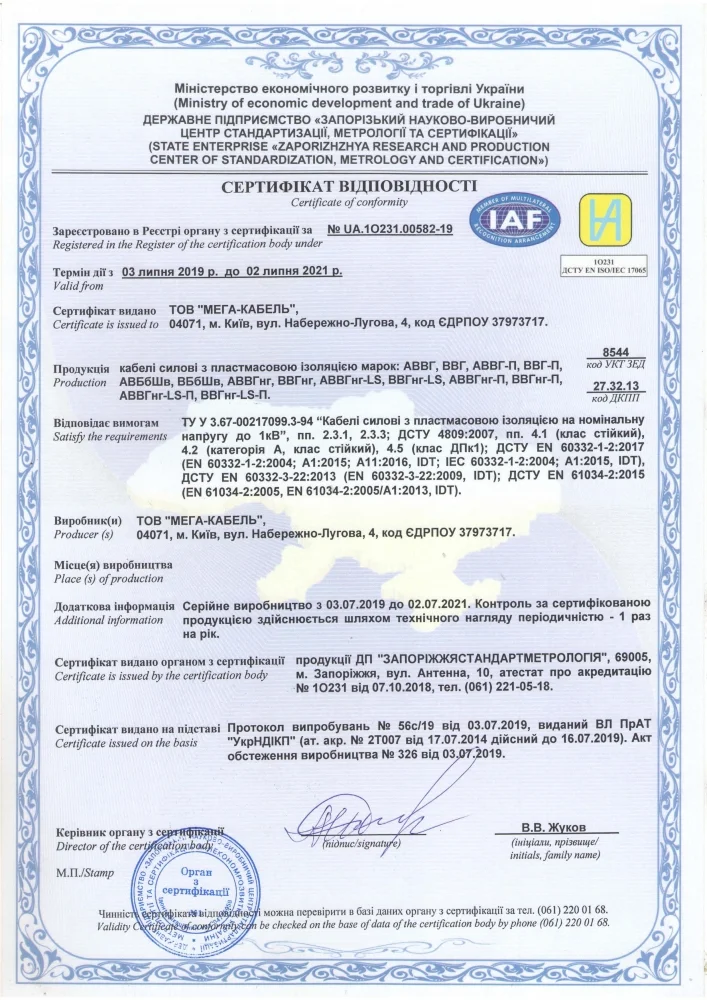

• Термін служби: 30 років, гарантія 5 років, продукція повністю сертифікована
• Класність жили: 1 (багатошаровий проволочний), матеріал: алюміній, січення: 70 мм2
• Матеріал ізоляції та оболонки: ПВХ-пластикат і шланговий ПВХ
• Зовнішній діаметр виробу 48,3 мм
• Орієнтоване струмове навантаження на фазу: 240 А

Конструкція кабелю АВВГ

1. Монолітна алюмінієва жила
2. Ізоляція з полівінілхлоридного пластикату
3. Оболонка з ПВХ

Виконання

Продукція складається з чотирьох ізольованих жил, виконаних з м'якої алюмінієвої проволоки. Січення жили 185 квадратних міліметрів. Проволока для жили підбирається з монолітної або кількох тонших алюмінієвих проволок, круглої або секторної форми. Верхня частина жили надійно ізольована негорючим матеріалом, а для полегшення прокладки верхній шар пофарбований різними відтінками. Так, нульові жили – синього кольору, а для заземлення використовується жила жовто-зеленого відтінку. Додаткову жорсткість кабелю надає скручування жил між собою. Оболонка сердечника виготовлена з ПВХ матеріалу, стійкого до горючих процесів і стійкого до впливу сонячних променів. Намотування на дерев'яні барабани дозволяє продовжити експлуатаційний термін служби кабелю.
