Кабель АВВГ 4х120

Силовий кабель АВВГ 4х120 відрізняється високою якістю та хорошими експлуатаційними характеристиками. Купити кабель АВВГ 4х120 можна оптом і в роздріб на нашому сайті. Залиште свою заявку, наш менеджер зв’яжеться з вами найближчим часом і допоможе підібрати відповідний для вас варіант. Доставка налагоджена по всій Україні і буде виконана в короткі терміни.

Марка проводу	АВВГ
Виробник	Мега-Кабель
Артикул товару	MK-AVVG4-120
Матеріал жили, що проводить струм	Алюміній
Тип жили	Монолітна жила
Кількість жили	Чотири
Січення	120 мм2
Форма проводу	Кругла
Вид проводу	Силовий
Термін експлуатації	30 років
Матеріал ізоляції	Полівінілхлорид
Колір ізоляції	Чорний
Номінальна частота Гц	50
Країна виробник	Україна
Мінімальна та максимальна робоча температура	-50-+50
Діаметр проводу	39

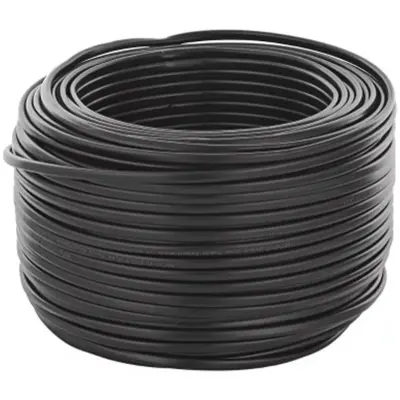

Вид упаковки	Бухта/Барабан
Вага (кг/км)	1858 кг
Токове навантаження А	160 А

Застосування

Виріб використовується при підключенні до електричних мереж різних силових зібрань, приладів освітлення, електричних установок і обладнання, щитів. Підходить для зовнішньої прокладки, силових і освітлювальних мереж, підключення фіксованих установок. При прокладці кабель має розміщуватися на підготовленому місці нерухомо. Для цього застосовуються кабельні канали, металеві рукави, гофровані труби, кабельні естакади, лотки, блоки, балки.

Монтаж кабелю АВВГ 4х120

При проведенні монтажу взимку температура не повинна бути нижче -15 градусів, інакше його перед монтажем потрібно попередньо прогрівати. Потрібно дотримуватися правила: при прокладанні не перегинати кабель занадто сильно, радіус вигину не повинен бути менше 360 мм (7,5 діаметрів). Обов’язково враховувати розтягуюче зусилля, причому не можна, щоб його показник перевищував 14 400 Ньютонів. Показник допустимого струму при прокладанні становить близько 253 А, якщо прокладка проводиться на відкритому повітрі.

.

Умови монтажу

Необхідно пам’ятати, що кабель не розрахований на експлуатацію в умовах значних постійних і інтенсивних розтягуючих зусиль, сильних вібрацій. Якщо існує ймовірність виникнення механічного пошкодження, потрібен додатковий захист. Для цього можна використовувати кільця і металеві труби (якщо прокладка проводиться в землі), а також асбестоцемент, двошаровий гофр. Варто подбати про наявність спеціальної стрічки з попереджувальним написом «Обережно кабель!».

Переваги

Кабель АВВГ 4х120 може працювати в складних температурних умовах при -50 градусах… +50 градусів і високій вологості до 98%. Якщо прокладка проводиться поодинці, то ця виробу здатна не поширювати горіння. Має тривалий термін експлуатації до 30 років. Гарантійний термін становить 5 років.

Характеристики АВВГ 4х120

• Кабель розрахований на роботу в мережах при змінній номінальній напрузі 660/1000 В і робочій частоті 50 Гц. У трифазній системі три провідникові жили підключаються до фаз, четверта використовується як PEN-провідник.
• Довготривала робота можлива при температурі нагріву провідників не вище 70 градусів. Якщо ж температура становить 80 градусів, кабель витримає перевантаження не більше 8 годин поспіль. При виникненні струмів короткого замикання виріб здатне витримати протягом 4 секунд перегрівання до 160 градусів.

Конструкція кабелю АВВГ

1. Монолітна алюмінієва жила
2. Ізоляція з полівінілхлоридного пластикату
3. Оболонка з ПВХ

Конструкція кабелю АВВГ 4х120

Серцевина кабелю складається з чотирьох провідних жил з високоякісного алюмінію 1-го або 2-го класу. Залежно від модифікацій кабелю жили можуть виконуватися як багатопроволочні, так і однопроволочні, найчастіше з 7 провідників. Форма провідників секторна або кругла. Жили укладені в ізоляцію з полівінілхлоридного пластикату, яка відрізняється за кольором. Зазвичай нульові жили мають ізоляцію блакитного кольору, а заземлювальні — зелено-жовту, що дає додаткову зручність при монтажі та обслуговуванні. Як правило, у 4-жильному кабелі всі 4 провідники мають однакове січення. Виріб надійно захищено оболонкою з полівінілхлоридного пластикату. Вона надійно захищає кабель від проникнення вологи, атмосферного впливу, ультрафіолету. Діаметр кабелю (зовнішній) становить 39 мм.
