Гнучкий кабель КГ 3х16+1х6

Гнучкий кабель КГ 3х16+1х6 є з'єднанням для підключення нестабільних машин і обладнання до електромереж. У цій мережі показники напруги повинні бути в межах 660/1000В. При цьому монтажникам слід враховувати, що згин кабельної продукції становить мінімум 8 зовнішніх діаметрів самого виробу. Він застосовується для різних цілей, використовується у легкій і важкій промисловості, а також для зварювальних робіт.

Характеристика кабелю

Маркування проводу	КГ
Виробник	Мега-Кабель
Артикул проводу	MK-KG3х16+1х6
Матеріал токонесучий жилки	Мідь
Тип жилки	Монолітна жила
Кількість жил	Чотири
Площа перерізу жилки	16+6 мм2
Форма проводу	Круглий
Вид кабелю	силовий, гнучкий
Термін експлуатації	4 роки
Матеріал зовнішньої оболонки	Резина
Колір оболонки	Чорний
Ізоляція жилки	з резини
Країна виробник	Україна
Мінімальна і максимальна робоча температура	-50-+90
Діаметр проводу	27.8

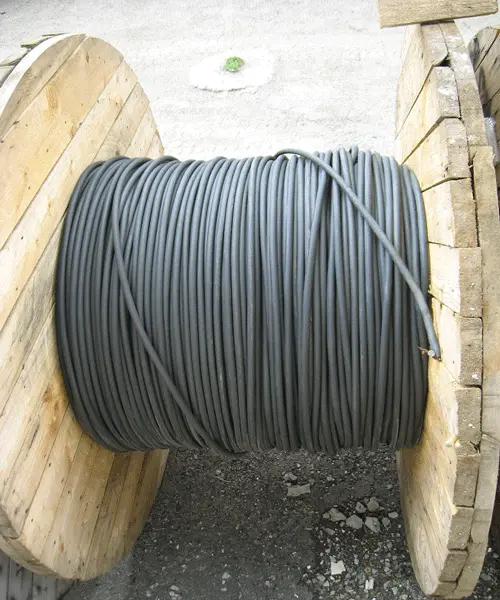

Вид упаковки	Буксировка
Вага (кг/км)	1300 кг
Токова навантаження А	250А

Гнучкий кабель КГ 3х16+1х6, застосування

Зберігання відбувається на відкритих бетонних майданчиках, складах і спеціально обладнаних ангарних приміщеннях. Якщо потрібно провести лінію у вологому агресивному середовищі, рекомендується придбати кабель КГ 3х16+1х10. Його легко підключають до баштових кранів, тельферів, пересувних трансформаторів струму, погружних насосів і силових розеток. Обмотка зі шлангової резини і покриття мідних витків оловом дозволяє використовувати провід у різних кліматичних поясах. При цьому на жилках проставляють літери, де «Т» — означає підключення у тропіках, «ХЛ» — холодний клімат, «У» — помірний. Ізоляція має такий склад, що запобігає тлінню і займання. Кабельна продукція виконана згідно з усіма затвердженими нормами та стандартами якості. Можна прокладати його і при низьких температурах.

Гнучкий кабель КГ 3х16+1х6 та його особливості

Гнучкий кабель забезпечує живленням усіх нестабільних споживачів. При тривалій службі під впливом сонця або морозів на ньому не утворюються тріщини, тому ймовірність коротких замикань повністю виключена. Модель кабелю КГ 3х16+1х6 містить 3 основні жили і одну нульову або іншими словами, 3 фази і 1 нуль. Ремонтні майстерні, цехи зварювання металевих конструкцій і будівельні майданчики — усе це поширені місця застосування гнучкого виробу. Кабельна продукція живить зварювальні апарати, які часто використовуються у кораблебудуванні.

Характеристика

• Ізоляційний шар захистить від пліснявих грибів, сонця і морозів
• Провідник передає токове навантаження в межах: 105 Ампер

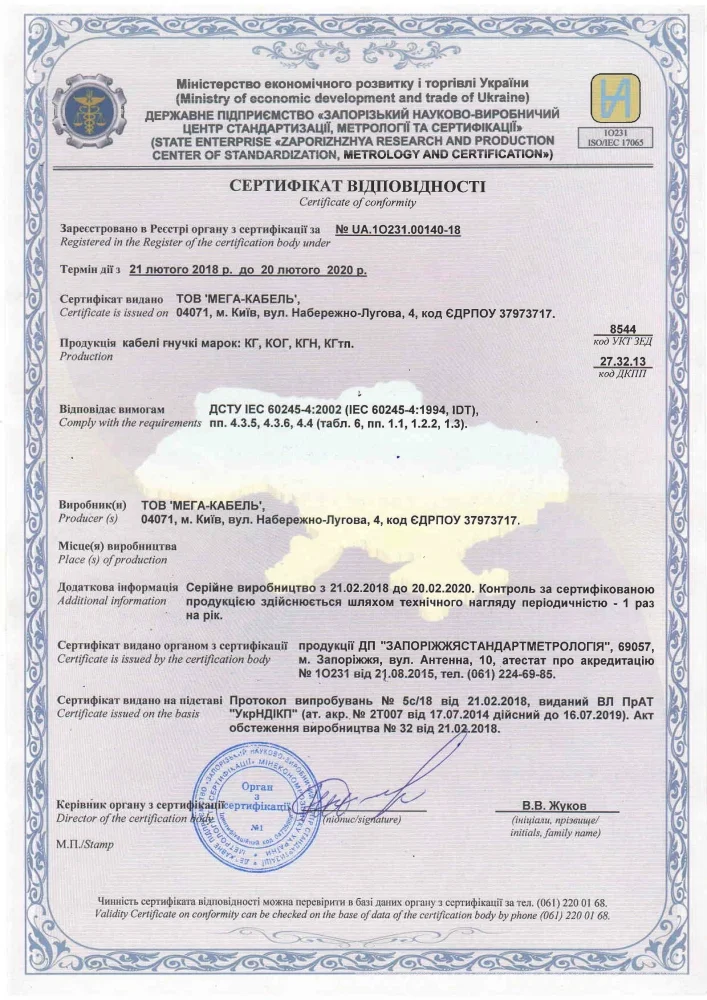

• Термін служби: не менше 4 років, усі сертифікати в наявності
• Температурні умови не повинні перевищувати поріг: -40/+50С
• Робота кабелю при частоті 400 Гц і напрузі 660/1000В
• Розрахункова вага 1 км виробу: 1300 кг
• Номінальний зовнішній діаметр: 27,6 мм
• Загальна кількість жилок: 4 (3 основні і нульова)
• Матеріал: мідь, структура витків: багатопроволочна
• Виконання: гнучке, радіус згину: 8 зовнішніх діаметрів
• Електричний опір: 1,21 Ом

Гнучкий кабель КГ 3х16+1х6

1. Багатопроволочна мідна жила.
2. Резинова ізоляція.
3. Оболонка з резини.

Конструкція

Конструктивно гнучкий кабель КГ 3х16+1х6 складається з мідних жил, роздільника, зовнішньої оболонки і внутрішньої ізоляції. Щоб витки між собою не склеїлися, їх пересипають тальковим складом або ж синтетичним негорючим матеріалом. Додатково всі токопровідні жили можуть фарбуватися у різні відтінки, де заземлювальний виток — жовто-зеленого кольору, силові — коричневі або сірі. Загальний відтінок кабелю може бути виконаний за побажанням замовника. Для уповільнення процесів старіння в резинову ізоляцію додають різні елементи.
