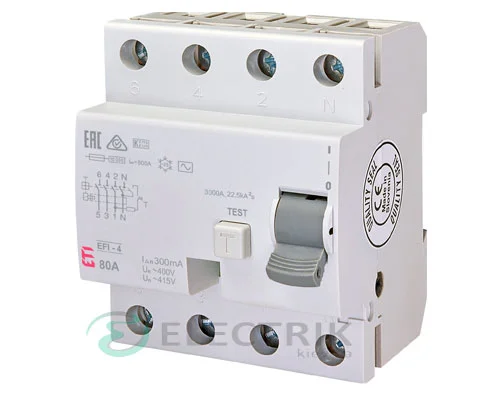

Диференційне реле (УЗО) EFI-4 80А 300мА тип AC 10кА, ETI (Словенія)

Диференційне реле (УЗО) EFI-4 80А 300мА тип AC 10кА, ETI призначене для захисту людини від ураження електричним струмом. У разі прямого або непрямого контакту з токопровідними частинами обладнання, які можуть бути під напругою, пристрій спрацьовує і відсікає напругу.

Характеристика

Країна виробник	Словенія
Торгова марка виробника	ЕТІ
Тип пристрою	УЗО
Серія виробника	EFI
Артикул товару від виробника	2064145
Тип механізму	Електромеханічний
Спосіб монтажу	на Дін-рейку
Номінальний струм In, А	80
Струм витоку, ΔI	300мА
Максимальна відключаюча здатність	10кА
Кількість полюсів	4р
Характеристика роз'єднання УЗО	АС
Номінальна напруга	230/400В
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Механічна зносостійкість, циклів	20000
Мінімальне і максимальне переріз провідника	1-25мм
Електрична зносостійкість, циклів	10000
Температура зберігання	-25 до +80
Клас селективності	3

Сфера застосування диференційного реле (УЗО) EFI-4 80А 300мА тип AC 10кА, ETI (Словенія)

Диференційне реле (УЗО) EFI-4 80А 300мА тип AC 10кА, ETI застосовується з метою захисту людини від ураження струмом. Удар струмом може виникнути при косвених або прямих дотиках до токопровідних частин обладнання, або до тих ділянок, де пошкоджена ізоляція проводу. УЗО часто використовують там, де заземлюючий і нейтральний провідник розділені. Воно також захищає від виникнення пожеж, для такої захисту найкраще використовувати реле з струмом витоку 300мА. Реле подібної серії встановлюється в розподільчих силових щитах. Модель активно експлуатується у трьохфазних і однофазних мережах.

Конструкція реле

Корпус УЗО виготовлений з щільного, вологостійкого та жаростійкого АБС-пластику, ступінь захисту цього пристрою ІР20. Матеріал витримує великі механічні навантаження. Фіксуючі елементи до дін-рейки виконані зі сталі. Спереду встановлена ручка увімкнення і вимкнення. Як і в УЗО інших виробників, на цьому також на передній панелі пристрою є кнопка «тест», що відповідає за працездатність виробу в цілому. Клеми покриті спеціальним складом, що знижує теплові втрати і подовжує загальний термін служби реле. Моделі бувають двох типів: АС і А. Перший вид – реагує на витік змінних струмів. Другий – монтують у шафи, де встановлено обладнання з випрямлячами. Іншими словами, вони рекомендовані, де у разі пробою йде витік змінного і постійного струму.

Особливості пристрою

Основними особливостями захисного відключення (УЗО) можна вважати:

• підключення проводів зверху і знизу;
• зручний монтаж додаткових електротехнічних виробів;
• на кожній контактній групі передбачена дугогасна камера;
• великий діапазон номінальних струмів;
• двох і чотириполюсні моделі реле;
• можна підключити додаткову шину живлення;
• миттєве спрацьовування при витоку струму;
• захист техніки від займання і пожеж.

Диференційне реле (УЗО) EFI-4 80А 300мА тип AC 10кА, ETI встановлюється у парі з автоматичним вимикачем. Виріб зазвичай промарковане, на нього нанесено буквене позначення фази і нуля, а також усі необхідні параметри для раціонального підключення до мережі. Обов’язково перевіряйте працездатність диференційного реле, натискаючи кнопку «тест», не рідше одного разу на місяць. Рекомендується встановлювати прилад у будь-яких приміщеннях, без прив’язки до якості проводки. Важливо пам’ятати, що проблеми з струмом можуть виникнути не лише у ланцюзі, а й безпосередньо у самій техніці, тому установка УЗО надзвичайно важлива.
