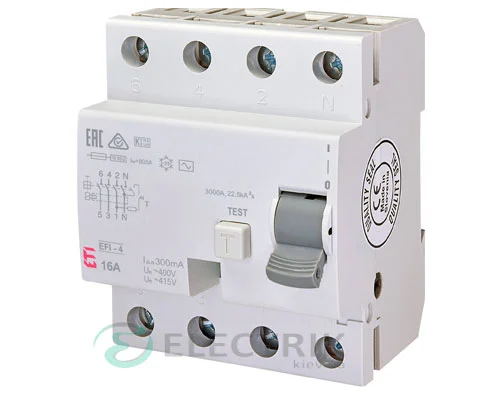

Диференційне реле (УЗО) EFI-4 16А 300мА тип AC 10кА, ETI (Словенія)

Диференційне реле (УЗО) EFI-4 16А 300мА тип AC 10кА, ETI призначене для захисту людини від ураження електричним струмом. У разі прямого або непрямого контакту з провідними частинами обладнання, які можуть бути під напругою, пристрій спрацьовує і відключає напругу.

Характеристика

Країна виробник	Словенія
Торгова марка виробника	ЕТІ
Тип пристрою	УЗО
Серія виробника	EFI
Артикул товару від виробника	2064141
Тип механізму	Електромеханічний
Спосіб монтажу	на Дін-рейку
Номінальний струм In, А	16
Струм витоку, ΔI	300мА
Максимальна відключна здатність	10кА
Кількість полюсів	4р
Характеристика роз'єднання УЗО	АС
Номінальна напруга	230/400В
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Механічна зносостійкість, циклів	20000
Мінімальний і максимальний переріз провідника	1-25мм
Електрична зносостійкість, циклів	10000
Температура зберігання	-25 до +80
Клас селективності	3

Сфера застосування диференційного реле (УЗО) EFI-4 16А 300мА тип AC 10кА, ETI (Словенія)

Диференційне реле (УЗО) EFI-4 16А 300мА тип AC 10кА, ETI застосовується з метою захисту людини від ураження струмом. Удар струмом може бути при непрямому або прямому контакті з провідними частинами обладнання, або з ділянками, де пошкоджена ізоляція проводу. УЗО часто використовують там, де заземлюючий і нейтральний провідник розділені. Воно також захищає від виникнення пожеж, для такої захисту краще використовувати реле з струмом витоку 300мА. Таке реле встановлюється у розподільчих силових щитах. Модель активно експлуатується у трьохфазних і однофазних мережах.

Конструкція реле

Корпус УЗО виготовлений з щільного, вологостійкого і жароміцного ABS-пластику, ступінь захисту цього пристрою ІР20. Матеріал витримує великі механічні навантаження. Фіксуючі елементи до дін-рейки виконані зі сталі. Спереду встановлена ручка увімкнення і вимкнення. Як і в УЗО інших виробників, на передній панелі цього також є кнопка «тест», що відповідає за працездатність виробу в цілому. Клеми покриті спеціальним складом, що зменшує теплові втрати і подовжує загальний термін служби реле. Моделі бувають двох типів: АС і А. Перший реагує на витік змінних струмів. Другий — монтують у шафах, де встановлено обладнання з випрямлячами. Іншими словами, вони рекомендовані там, де при пробої йде витік змінного і постійного струму.

Особливості пристрою

Основними особливостями захисного відключення (УЗО) можна вважати:

• підключення проводів зверху і знизу;
• зручний монтаж додаткових електротехнічних виробів;
• на кожній контактній групі передбачена дугогасна камера;
• великий діапазон номінальних струмів;
• двох і чотириполюсні моделі реле;
• можна підключити додаткову шину живлення;
• моментальне спрацьовування при витіканні струму;
• захист техніки від займання і пожеж.

Диференційне реле (УЗО) EFI-4 16А 300мА тип AC 10кА, ETI встановлюється у парі з автоматичним вимикачем. Зазвичай виробу проставлено маркування, на нього нанесено буквене позначення фази і нуля, а також усі необхідні параметри для раціонального підключення до мережі. Обов’язково перевіряйте працездатність диференційного реле натисканням на кнопку «тест», не рідше одного разу на місяць. Рекомендується встановлювати прилад у будь-яких приміщеннях, незалежно від якості проводки. Важливо пам’ятати, що проблеми з струмом можуть виникнути не лише у ланцюзі, а й безпосередньо у самій техніці, тому установка УЗО є надзвичайно важливою.
