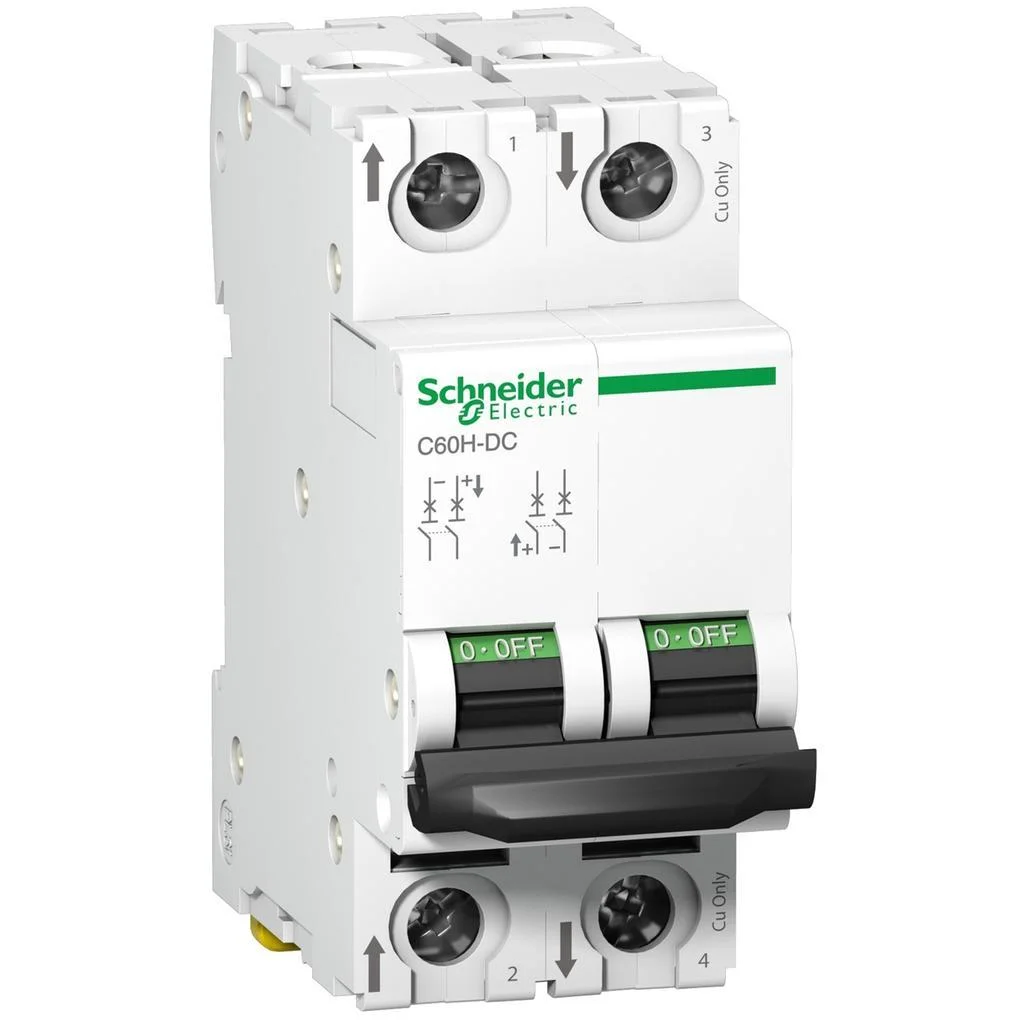

Автоматичний вимикач Schneider Electric Acti 9 C60H-DC 2П C 30А 500В DC

Автоматичний вимикач Schneider Electric Acti 9 C60H-DC 2П C 30А 500В DC — спеціалізований захисний апарат для постійного струму. Призначений для захисту ланцюгів постійного струму: сонячні (фотовольтаїчні) системи, акумуляторні накопичувачі, системи резервного живлення UPS, телекомунікаційне та промислове DC-обладнання.

Технічні характеристики C60H-DC 2П C 30А 500В DC

Особливості DC-вимикача

На відміну від стандартних AC-вимикачів, C60H-DC розроблений з урахуванням специфіки дуги постійного струму: дуга DC не перетинає нуль природним чином, тому вимагає більш потужної дугогасильної камери та спеціальної конструкції контактів. Вимикач підключається в полярній конфігурації: одна група полюсів — позитивна шина, друга — негативна (для 2П — обидва полюси в серії). Напруга 500В DC досягається саме завдяки послідовному включенню полюсів.

Типові застосування

• Фотовольтаїчні (сонячні) системи: захист DC-ланцюгів від інвертора до панелей
• Акумуляторні системи: захист при заряді/розряді акумуляторних батарей
• Системи безперебійного живлення UPS: захист DC-шини
• Телекомунікаційне обладнання: щитки живлення 48В–500В DC
• Промислові DC-привода та контролери

Серія Acti 9 і надійність

C60H-DC входить до серії Schneider Electric Acti 9 — однієї з найпоширеніших модульних серій в Європі. Вимикачі відповідають стандартам IEC 60947-2 та IEC 60898-2, мають сертифікацію CE. Компактний корпус 18 мм/полюс сумісний з усіма аксесуарами Acti 9: допоміжними контактами, розчеплювачами, механізмами блокування.

Ключові переваги

• спеціальна дугогасильна камера для постійного струму без нульового переходу
• двополюсна конструкція в одному корпусі з послідовним включенням для 500В DC
• висока відмикаюча здатність 10 кА — захист при потужних коротких замиканнях
• сумісність з аксесуарами серії Acti 9 (допоміжні контакти, індикація)
• відповідність IEC 60947-2 та IEC 60898-2
