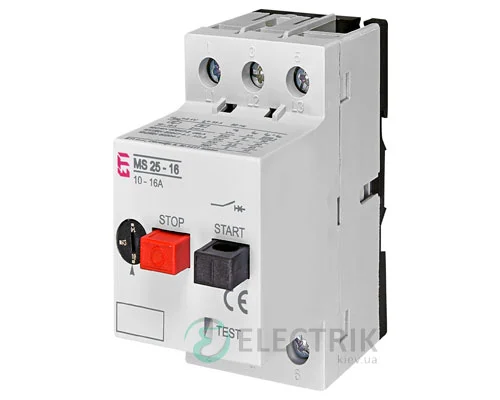

Автоматичний вимикач захисту двигуна MS25-16 4600110 ETI

Характеристика

Виробник	ETI
Тип пристрою	Авт. захист двигунів
Артикул товару	4600110
Серія виробника	MS25
Номінальна напруга, В	690В
Номінальний струм In, А	16А
Діапазон регулювання теплового реле	10,0-16,0А
Тип монтажу	На Din-рейку
Діапазон робочих температур, °С	від -20°С до 50°С
Відповідність стандартам	PN-IEC/EN 60947-3, VDE 0660
Ступінь захисту пристрою від пилу	ІР20
Сечение підключених проводів	0,75 ― 4 мм2
Механічний ресурс, тис.циклів, мін	100 циклів
Електричний ресурс, тис.циклів, мін	100 циклів
Номінальна комутована напруга UN	230, 400, 500, 690В AC; 48В DC

Призначення автоматичного вимикача захисту двигуна MS25-16

Сучасний автоматичний вимикач захисту двигуна MS25-16 має широкий спектр дії, зокрема він ефективний при коротких замиканнях, при дисбалансі і перекосі фаз, при перевантаженнях та інших позаштатних відхиленнях. Пристрій одночасно виконує функцію автоматичного вимикача і теплового реле, при цьому значно економиться місце в просторі. Такі автомати ідеально підходять для малогабаритних установок, машин, пристроїв. Є спеціальні корпуси з рівнем захисту IP41-IP55. Дуже затребувані на невеликих підприємствах, особливо тих, що займаються складською логістикою.

Конструкція автоматичних вимикачів захисту двигунів

Конструктивно автомат нагадує пускатель. На ньому розміщені кнопки старту і зупинки. Корпус виготовлений з матеріалу, стійкого до агресивного зовнішнього середовища, він не горить під впливом високих температур. Також на корпусі знаходиться регулювання номінального струму. Таким чином, існує можливість ручної регулювання струмів, що дозволяє підстроїти пристрій під певний тип двигуна. Конструкція нічим не відрізняється від стандартних вимикачів і включає дугогасильну камеру, клеми, розцеплювачі, рухомі і нерухомі контакти.

Особливості та переваги

Пристрій такого типу може бути використаний як основний або аварійний вимикач. Основна його мета – захист і пуск моторів низької потужності. У моделі понад 14 варіантів теплового захисту. До нього можна підключити різні додаткові аксесуари, у вигляді блока контактів, розцеплювача мінімальної напруги та інших пристроїв. Можна підводити алюмінієві та мідні проводи знизу або зверху обладнання. До переваг зазначеної моделі належать:

• запобігання виходу з ладу двигуна при аварійних ситуаціях;
• покращений механічний і фізичний знос пристрою;
• сертифікати відповідності всім технічним нормам і регламентам;
• можливість блокування універсальним замком.

Автоматичний вимикач захисту двигуна MS25-16 — незамінний пристрій, який необхідний кожному двигуну. Натисканням на кнопку «тест» можна перевірити працездатність обладнання в цілому. Аксесуарами до автоматичного вимикача є: блок контактів, незалежний розцеплювач, розцеплювач мінімальної напруги, блок внутрішніх контактів. Модель легко монтується на металеву спеціальну рейку або фіксується на монтажну панель розподільчого силового ящика.
