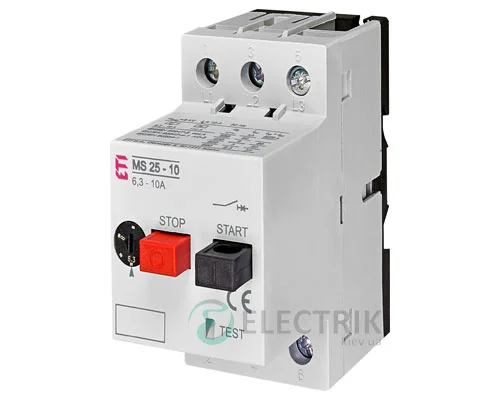

Автоматичний вимикач захисту двигуна MS25-10 4600100 ETI

Характеристика

Виробник	ETI
Тип пристрою	Авт. захист двигунів
Артикул товару	4600100
Серія виробника	MS25
Номінальна напруга, В	690В
Номінальний струм In, А	10А
Діапазон регулювання теплового реле	6,3-10А
Тип монтажу	На Din-рейку
Діапазон робочих температур, °С	від -20°C до 50°C
Відповідність стандартам	PN-IEC/EN 60947-3, VDE 0660
Ступінь захисту пристрою від пилу	ІР20
Сечение підключуваних проводів	0,75 ― 4 мм2
Механічний ресурс, тис.циклів, мін	100 циклів
Електричний ресурс, тис.циклів, мін	100 циклів
Номінальна комутована напруга UN	230, 400, 500, 690В AC; 48В DC

Призначення автоматичного вимикача захисту двигуна MS25-10

Сучасний автоматичний вимикач захисту двигуна MS25-10 має широкий спектр дії, зокрема він ефективний при коротких замиканнях, при дисбалансі і перекосі фаз, при перевантаженнях та інших позаштатних відхиленнях. Пристрій одночасно виконує функцію автоматичного вимикача і теплового реле, при цьому значно економить місце у просторі. Такі автомати ідеально підходять для дрібногабаритних установок, машин, пристроїв. Є спеціальні корпуси з рівнем захисту IP41-IP55. Дуже затребувані на невеликих підприємствах, особливо тих, що займаються складською логістикою.

Конструкція автоматичних вимикачів захисту двигунів

Конструктивно автомат нагадує пускатель. На ньому розміщені кнопки старту і зупинки. Корпус виготовлений з матеріалу, стійкого до агресивного зовнішнього середовища, він не горить під впливом високих температур. Також на корпусі знаходиться регулювання номінального струму. Таким чином, існує можливість ручної регулювання струмів, що дозволяє налаштувати пристрій під певний тип двигуна. Конструкція нічим не відрізняється від стандартних вимикачів і включає дугогасильну камеру, клеми, роз'єднувачі, рухомі та нерухомі контакти.

Особливості та переваги

Пристрій такого типу може бути використаний як основний, так і аварійний вимикач. Основна його мета – захист і пуск моторів низької потужності. У моделі понад 14 варіантів теплового захисту. До нього можна підключати різні додаткові аксесуари, у вигляді блока контактів, роз'єднувача мінімальної напруги та інших пристроїв. Можна підводити алюмінієві та мідні проводи знизу або зверху обладнання. До переваг зазначеної моделі належать:

• запобігання виходу з ладу двигуна у разі аварійних ситуацій;
• покращений механічний і фізичний знос пристрою;
• сертифікати відповідності всім технічним нормам і регламентам;
• можливість блокування універсальним замком.

Автоматичний вимикач захисту двигуна MS25-10 — незамінний пристрій, який необхідний кожному двигуну. Натисканням на кнопку «тест» можна перевірити працездатність обладнання в цілому. Аксесуарами до автоматичного вимикача є: блок контактів, незалежний роз'єднувач, роз'єднувач мінімальної напруги, блок внутрішніх контактів. Модель легко монтується на металеву спеціальну рейку або фіксується на монтажній панелі розподільчого силового ящика.
