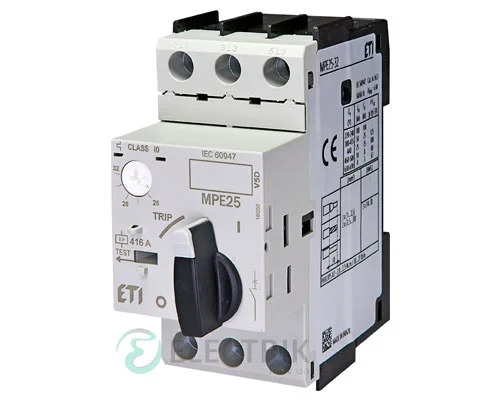

Автоматичний вимикач захисту двигуна MPE25-32 4648014 ETI

Автоматичний вимикач захисту двигуна MPE25-32 розроблений для запобігання коротким замиканням, перевантаженням та інших відхилень під час роботи моторів (електродвигунів). На практиці цей пристрій експлуатується як основний або додатковий рубильник. Якщо додати комплект контакторів, то цілком можливо створити систему дистанційного керування. Разом із такими автоматами можна встановлювати багато різних аксесуарів. Також присутня опція тестування теплового захисту, тобто при натисканні кнопки «тест» відбувається вимикання двигунів. У такому випадку пристрій працює успішно і без будь-яких серйозних відхилень.

Характеристика

Виробник	ETI
Тип пристрою	Авт. захист двигунів
Артикул товару	4648014
Серія виробника	MРЕ25
Номінальна напруга, В	690В
Номінальний струм In, А	32А
Діапазон регулювання теплового реле	25-32А
Тип монтажу	На Din-рейку
Діапазон робочих температур, °С	від -20°С до 50°С
Відповідність стандартам	PN-IEC/EN 60947, DIN VDE 0660, UL 508, CSA
Ступінь захисту пристрою від пилу	ІР20
Сечение підключених проводів	0,75 ― 4 мм2
Механічний ресурс, тис.циклів, мін	100 циклів
Електричний ресурс, тис.циклів, мін	100 циклів
Номінальна комутована напруга UN	230, 400, 500, 690В AC; 48В DC

Призначення автоматичного вимикача захисту двигуна MPE25-32

Автоматичний вимикач захисту двигуна MPE25-32 здатен працювати в помірному, теплом, тропічному кліматі при різній вологості, але рекомендовано монтаж у захисний розподільний щит. Автомат нагадує ручний вимикач, підходить для рідкісних комутацій, увімкнення та вимкнення мотора.

Конструкція

Корпус представленого автомата виконаний з нетоксичного, вологостійкого, міцного та негорючого ABS-пластику. Заведення алюмінієвих або мідних провідників здійснюється знизу або зверху корпусу. Клеми покриті сріблом, що знижує теплові втрати під час служби та коротких замикань. Корпус зсередини не вигоряє при перекосі фаз і перевантаженнях в електричній ланцюзі.

Особливості та переваги

Автомат створений для трьохфазних двигунів, які активно застосовуються в промисловості, комунальній сфері, складських приміщеннях та ангарах. За допомогою таких приладів можна створити систему віддаленого контролю, доступу та управління складними технологічними процесами та обладнанням. До головних переваг автомата належать:

• функціонування в мережах змінного струму;
• безвідмовність, стабільність роботи;
• ручне увімкнення/вимкнення за допомогою поворотної рукоятки;
• монтаж додаткових елементів;
• легка та проста установка без особливих інструментів;
• монтується пристрій на стандартну din-рейку;
• можливість блокування замком;
• захист від обриву та перекосу фаз;
• 13 варіантів теплового захисту.

У парі з цим вимикачем захисту мотора можуть встановлюватися також незалежний роз'єднувач, блок контактів, кнопки увімкнення, вимкнення та інші. Схема підключення нескладна, зможе розібратися навіть початківець-електрик. Встановлення пристроїв захисту продовжує ресурс служби електродвигунів.
