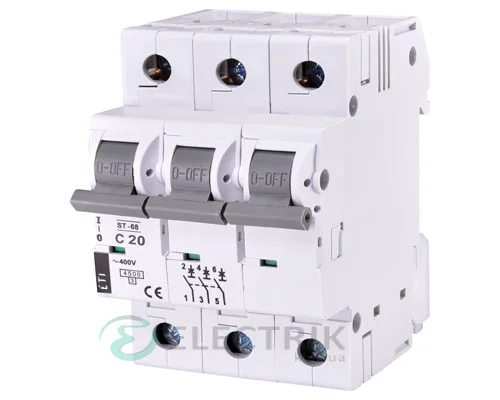

Автоматичний вимикач ST-68 (4,5 кА) 3p 20 А характеристика C, ETI (Словенія)

Автоматичний вимикач ST-68 (4,5 кА) 3p 20 А хар-ка C, ETI від європейського бренду ЕТИ використовується для захисту електричних ліній змінного та постійного струму від перевантажень і коротких замикань. Країна виробництва цього автоматичного вимикача — Словенія, цей бренд можна сміливо вважати європейським з високою якістю за доступною ціною.

Характеристика

Виробник	ETI
Країна виробництва	Словенія
Тип обладнання	Модульний автомат
Серія виробника	ST-68
Артикул товару	2185317
Тип монтажу	На дин-рейку
Кількість полюсів	3 полюси
Номінальний струм, А	20А
Макс. відключна здатність	4,5кА
Характеристика спрацьовування	"С"
Робоча напруга	AC (змінний струм)
Ступінь захисту ІР	ІР20
Електричний ресурс експлуатації	6 000 циклів
Механічний ресурс експлуатації	20 000 циклів
Сертифікат	IEC 60898, EN 60898
Робочий діапазон температур	від -25 до +50 градусів
Максимальний переріз підключаємого проводу	1–25 мм²
Клас обмеження енергії	3 клас
Можливість пломбування	Є

Призначення автоматичного вимикача ST-68 (4,5 кА) 3p 20 А хар-ка C, ETI

Сучасний автоматичний вимикач ST-68 (4,5 кА) 3p 20 А хар-ка C, ETI здатен витримувати різні короткі замикання, перевантаження і використовується в промислових і побутових цілях. Ідеальний варіант для захисту побутових приладів, наприклад, телевізора, холодильника, пральної машини. Монтується на спеціальну металеву дин-рейку. Такий пристрій має хорошу відключаючу здатність і швидкість спрацьовування. Виготовлений відповідно до загальноприйнятих європейських стандартів якості. Продукція популярна на заводах, фабриках, адміністративних будівлях і житлових масивах, де існує великий ризик перегріву алюмінієвих і мідних проводів. Використовується у однофазних і трьохфазних мережах, останні особливо актуальні в промисловості та виробництві. У парі з такими пристроями рекомендується монтаж УЗО, комутаторів та інших електротехнічних виробів.

Конструкція

Для виробництва виробник застосував негорючий і вогнетривкий пластик. Конструктивно пристрій складається з групи контактів, дугогасної камери, клем, розцеплювача, засувки фіксатора і біметалевої пластини. Наявність важеля дає можливість проводити профілактичні роботи в мережі. Швидше спрацьовує електромагнітний розцеплювач, а тепловий функціонує повільніше, точніше для його спрацьовування потрібно набагато більше часу. На корпусі цього автомата наноситься особлива маркування. Автоматичні вимикачі за своїм типом бувають:

1. Повітряні.
2. Модульні.
3. В литому корпусі.

Особливості та габарити автоматичного вимикача

Пристрій захищає не лише електричний ланцюг, а також обладнання, механізми та інше від непередбачених відхилень у мережі. У автомата є такі переваги:

• рукоятку можна опломбувати;
• забезпечена захист від випадкового дотику до корпусу виробу;
• індикація стану контактної групи, увімкнено/вимкнено;
• провідник можна підключити зверху і знизу;
• міцні засувки для кріплення автомата до дин-рейки;
• можна підключити шини живлення і провід одночасно;
• у кожного вимикача є спеціальний EAN-код.

Габаритні розміри одного модуля — 17,6 мм, відповідно, якщо у нас тримодульний автомат, його ширина становить 52,8 мм. Також наведена схема підключення одно- і трьохполюсних автоматичних вимикачів серії ST-68. Вся продукція сертифікована, конкурентоспроможна, працює безвідмовно. На клемах розташоване спеціальне срібне напилення. Процес монтажу не займе багато часу, достатньо мати викрутку і тестер напруги. Спеціального інструменту використовувати не потрібно.
