Автоматичний вимикач ST-68 (4,5 кА) 1p 6 А характеристика B, ETI (Словенія)

Автоматичний вимикач ST-68 (4,5 кА) 1p 6 А хар-ка B, ETI від європейського бренду ЕТИ використовується для захисту електричних ліній змінного та постійного струму від перевантажень і коротких замикань. Країна виробництва цього автоматичного вимикача — Словенія, цей бренд можна сміливо вважати європейським з високою якістю за досить доступною ціною.

Характеристика

Виробник	ETI
Країна виробництва	Словенія
Тип обладнання	Модульний автомат
Серія виробника	ST-68
Артикул товару	2171312
Тип монтажу	На дин-рейку
Кількість полюсів	1 полюс
Номінальний струм, А	6А
Макс. відключаюча здатність	4,5кА
Характеристика спрацьовування	"B"
Робоча напруга	AC (змінний струм)
Ступінь захисту ІР	ІР20
Електричний ресурс експлуатації	6 000 циклів
Механічний ресурс експлуатації	20 000 циклів
Сертифікат	IEC 60898, EN 60898
Робочий діапазон температур	від -25 до +50 градусів
Максимальний переріз підключаємого проводу	1–25 мм²
Клас обмеження енергії	3 клас
Можливість пломбування	Є

Призначення автоматичного вимикача ST-68 (4,5 кА) 1p 6 А хар-ка B, ETI

Сучасний автоматичний вимикач ST-68 (4,5 кА) 1p 6 А хар-ка B, ETI здатний витримувати різні короткі замикання, перевантаження і використовується в промислових і побутових цілях. Ідеальний варіант для захисту побутових приладів, наприклад, телевізора, холодильника, пральної машини. Монтується на спеціальну металеву дин-рейку. Такий пристрій має хорошу відключаючу здатність і швидкість спрацьовування. Вимикач створений відповідно до загальноприйнятих європейських стандартів якості. Продукція популярна на заводах, фабриках, адміністративних будівлях і житлових масивах, де існує високий ризик перегріву алюмінієвих і мідних проводів. Вони застосовуються у однофазних і трьохфазних мережах, останні особливо актуальні в промисловості та виробництві. У парі з такими пристроями не буде зайвим монтаж УЗО, комутаторів та інших електротехнічних виробів.

Конструкція

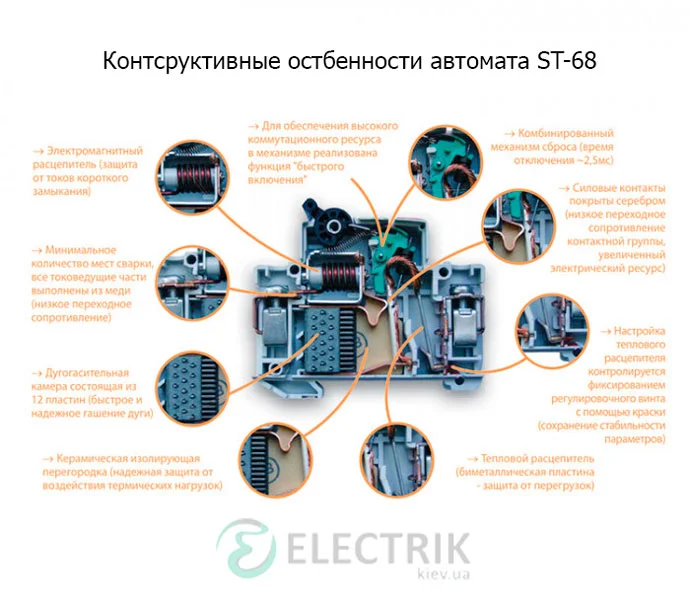

Для виготовлення виробу виробник застосував негорючий і вогнетривкий пластик. Конструктивно об’єкт складається з групи контактів, дугогасної камери, клем, роз’єднувача, засувки фіксатора та биметалевої пластини. Наявність важеля дає можливість проводити профілактичні роботи в мережі. Швидше спрацьовує електромагнітний роз’єднувач, а тепловий функціонує повільніше, точніше для його спрацьовування потрібно набагато більше часу. На корпусі представленого автомата наноситься особлива маркування. Автоматичні вимикачі за своїм типом бувають:

1. Повітряні.
2. Модульні.
3. У литому корпусі.

Особливості та габарити автоматичного вимикача

Пристрій захищає не лише електричний ланцюг, а й обладнання, механізми та інше від непередбачених відхилень у мережі. У автомата такі переваги:

• рукоятку можна опломбувати;
• захищено від випадкового дотику до корпусу виробу;
• індикація стану контактної групи, увімкнено/вимкнено;
• провідник можна підключити зверху та знизу;
• міцні засувки для кріплення автомата до дин-рейки;
• можна підключити шини живлення та провід одночасно;
• у кожного вимикача є спеціальний EAN-код.

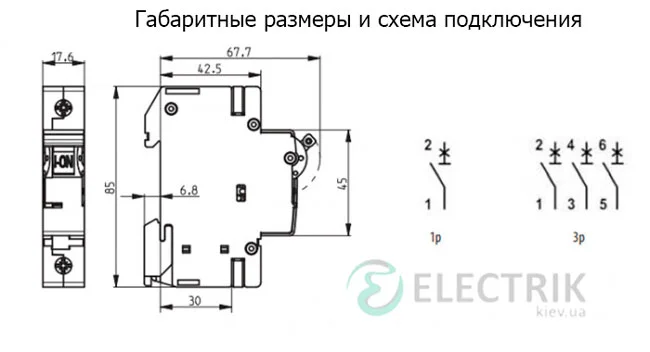

Габаритні розміри одного модуля — 17,6 мм, відповідно, якщо у нас тримодульний автомат, його ширина становить 52,8 мм. Також наведена схема підключення одно- і трьополюсних автоматичних вимикачів серії ST-68 Вся продукція сертифікована, конкурентоспроможна, працює безвідмовно. На клемах знаходиться спеціальне срібне напилення. Процес монтажу не займе багато часу, для цього достатньо мати викрутку та тестер напруги. Спеціального інструменту використовувати не потрібно.
