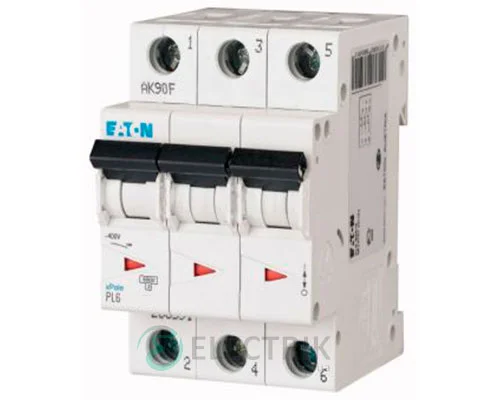

Автоматичний вимикач PL6-C6/3 3P 6 А характеристика C, Eaton (Moeller)

Сучасний автоматичний вимикач PL6-C6/3 3P 6 А х-ка C від світового виробника Eaton (Moeller) являє собою пристрої, які захищають проводку будівель і споруд від пожежі, оскільки захищають мережу від коротких замикань і перевантажень. Також вони здатні продовжити життя дорогої техніки.

Характеристика

Виробник	Eaton
Серія виробника	PL6
Тип пристрою	Модульний вимикач
Артикул товару	286598
Конструктивне виконання, монтаж	на Din-рейку
Временная характеристика	С
Номінальний струм, Iном	6А
Напруга	230-400В
Макс. відключаюча здатність	6кА
Кількість полюсів	3Р
Температура експлуатації	- 25 С ... + 75 С
Ступінь захисту від вологи і пилу	ІР20
Електрична зносостійкість	4 000 циклів
Механічна зносостійкість	20 000 циклів
Сертифікат	IEC 60898
Тип підключення	Болтове з'єднання
Січення приєднуваного провідника від-до	1–25 мм²
Гарантійний термін, років	3 роки
Срок служби, років	не менше 15

Застосування автоматичного вимикача PL6-C6/3 3P 6 А х-ка C, Eaton (Moeller)

Автоматичний вимикач PL6-C6/3 3P 6 А х-ка C, Eaton (Moeller) — це модульні вироби цього типу, які є базовими моделями. Вимикачі автоматичні монтуються на стандартну дин-рейку шириною 35 мм і встановлюються у будь-який пластиковий або металевий бокс. Відключаюча здатність у виробу становить 6 кА. Зелена індикація вказує на розташування контактів. Зазвичай така продукція монтується на невеликих промислових об'єктах, житлових масивах і будівлях, складських приміщеннях, офісах і супермаркетах. Питання живлення здійснюється знизу і зверху. Для монтажу не потрібен спеціальний інструмент і особливі навички, достатньо тестера мережі та звичайної викрутки. Для зручності підключення до мережі прямо на корпусі є точна схема підключення. Широко застосовується в однофазних і трифазних мережах. Головне завдання — забезпечити збереження людських життів при випадковому дотику до оголеного проводу і зберегти майно від пожеж і сильних пожеж.

Виконання і характеристика спрацьовування

Високоточний електричний виріб виконано з рухомої і нерухомої контактної групи, дугогасильної камери, біметалічної пластини і расцепителя. Расцепитель спрацьовує при впливі електромагнітного або теплового поля. При виборі такого захисного пристрою слід звернути увагу на січення провідника, реальну потужність (включаючи пусковий струм) машин і механізмів. З'єднання гнучкого або жорсткого кабелю здійснюється гвинтовим способом. Невеликі вирізи для зажимів захистять долоні або пальці під час випадкових дотиків.

Конструкція і особливості автомата

Не рекомендується монтаж на дерев'яні щити та інші горючі конструкції. Вимикач дає можливість досягти повної безпеки в будинку, офісі та адміністративних будівлях. Роз'єм дає можливість підключати алюмінієві і мідні проводи, січення до 25 мм². Автоматичні вимикачі поділяються на одно-, дво-, три- і чотириполюсні. Механічна стійкість пристрою — 20 тис. циклів. Оптимальним середовищем для експлуатації є сухі і помірно вологі приміщення. На корпусі зазначена маркування фази і нуля, допустима напруга, сила струму і кількість полюсів. Легко спрацьовує при виявленні обривів у електричній ланцюзі. Експлуатується при різних температурних перепадах, важливо помістити в захисний бокс.

Загальні технічні характеристики автоматичних вимикачів серії PL6

• номінальний струм автомата, діапазон 6-63 Ампера
• індикатор положення включено/вимкнено
• робоча напруга: АС – змінний струм
• підходить для 1-фазних і 3-фазних мереж
• працює з напругою 230/400В і частотою 50 Герц
• клас захисту: IP20
• електрична зносостійкість 10 000 циклів
• температурне середовище для експлуатації -25С/+75С
• матеріал корпусу: міцний, негорючий пластик
• орієнтовна вага зазначеного виробу: 120-300 грам
• передбачена можливість монтажу додаткових приладів
