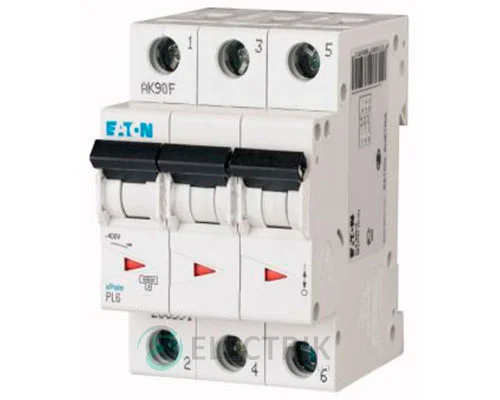

Автоматичний вимикач PL6-C25/3 3P 25 А характеристика C, Eaton (Moeller)

Сучасний автоматичний вимикач PL6-C25/3 3P 25 А х-ка C від світового виробника Eaton (Moeller) являє собою пристрої, які захищають проводку будівель і споруд від пожежі, оскільки захищають мережу від коротких замикань і перевантажень. Також вони здатні продовжити життя дорогої техніки.

Характеристика

Виробник	Eaton
Серія виробника	PL6
Тип пристрою	Модульний вимикач
Артикул товару	286603
Конструктивне виконання, монтаж	на Din-рейку
Тимчасова характеристика	С
Номінальний струм, Iном	25А
Напруга	230-400В
Макс. відключаюча здатність	6кА
Кількість полюсів	3Р
Температура експлуатації	- 25 °С ... + 75 °С
Ступінь захисту від вологи і пилу	ІР20
Електрична зносостійкість	4 000 циклів
Механічна зносостійкість	20 000 циклів
Сертифікат	IEC 60898
Тип підключення	Болтове з'єднання
Сечение приєднуваного провідника від-до	1–25 мм²
Гарантійний строк, років	3 роки
Срок служби, років	не менше 15

Застосування автоматичного вимикача PL6-C25/3 3P 25 А х-ка C, Eaton (Moeller)

Автоматичний вимикач PL6-C25/3 3P 25 А х-ка C, Eaton (Moeller) — це модульні вироби такого типу, які є базовими моделями. Вимикачі автоматичні монтуються на стандартну дин-рейку шириною 35 мм і встановлюються у будь-який пластиковий або металевий бокс. Відключаюча здатність становить 6 кА. Зелена індикація вказує на положення контактів. Зазвичай така продукція монтується на невеликих промислових об'єктах, житлових масивах і будівлях, складських приміщеннях, офісах і супермаркетах. Питання живлення здійснюється знизу і зверху. Для монтажу не потрібно спеціальних інструментів і особливих навичок, достатньо тестера мережі і звичайної викрутки. Для зручності підключення до мережі прямо на корпусі є точна схема підключення. Широко застосовується у однофазних і трьохфазних мережах. Головне завдання — забезпечити збереження людських життів при випадковому дотику до оголеного проводу і зберегти майно від займання і сильних пожеж.

Виконання і характеристика спрацьовування

Високоточний електричний виріб виконано з рухомої і нерухомої контактної групи, дугогасильної камери, біметалічної пластини і расцепителя. Расцепитель спрацьовує при впливі електромагнітного або теплового поля. При виборі такого захисного пристрою слід звернути увагу на сечение провідника, реальну потужність (включаючи пусковий струм) машин і механізмів. З'єднання гнучкого або жорсткого кабелю відбувається гвинтовим способом. Невеликі виїмки для зажимів захистять долоні або пальці під час випадкових дотиків.

Конструкція і особливості автомата

Не рекомендується монтаж на дерев'яні щити і інші горючі конструкції. Вимикач дає можливість досягти повної безпеки в будинку, офісі і адміністративних будівлях. Роз'єм дає можливість підключати алюмінієві і мідні проводи, сечение до 25 мм². Автоматичні вимикачі поділяються на одно-, дво-, трьох і чотириполюсні. Механічна стійкість пристрою — 20 тис. циклів. Оптимальним середовищем для експлуатації є сухі і помірно вологі приміщення. На корпусі вказана маркування фази і нуля, допустима напруга, сила струму і кількість полюсів. Легко спрацьовує при виявленні обривів у електричній ланцюзі. Експлуатується при різних температурних перепадах, важливо помістити в захисний бокс.

Загальні технічні характеристики автоматичних вимикачів серії PL6

• номінальний струм автомата, діапазон 6-63 Ампера
• індикатор положення увімкнено/вимкнено
• робоча напруга: АС – змінний струм
• підходить для 1-фазних і 3-фазних мереж
• працює з напругою 230/400В і частотою 50 Герц
• клас захисту: IP20
• електрична зносостійкість 10 000 циклів
• температурне середовище для експлуатації -25°C/+75°C
• матеріал корпусу: міцний, негорючий пластик
• орієнтовна вага вказаного виробу: 120-300 грам
• передбачена можливість монтажу додаткових приладів
