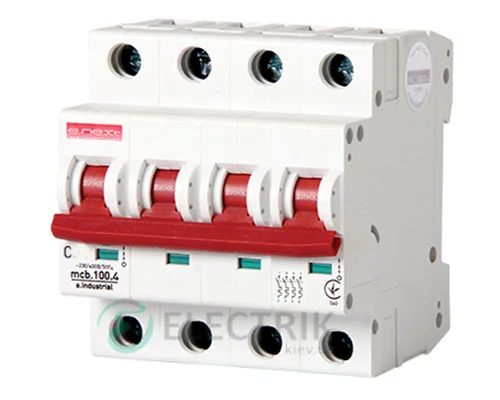

Автоматичний вимикач e.industrial.mcb.100.4.C63, 4P 63 А характеристика C, E.NEXT

Модульний автоматичний вимикач e.industrial.mcb.100.4.C63, 4P 63 А характеристика C, повністю відповідає Технічним регламентам безпеки низьковольтного електрообладнання та електромагнітної сумісності обладнання у частині ДСТУ IEC 60947-1:2008, ДСТУ IEC 60947-2:2008, ДСТУ IEC 60898-1:2005

Характеристика

Виробник	E.Next
Серія	industrial
Країна виробництва	Польща
Тип виконання	Модульний автомат
Спосіб монтажу	на DIN-рейку
Артикул товару	i0180036
Кількість полюсів	4
Номінальний струм In, А	63
Врем’яткова характеристика	С
Номінальна гранична відключаюча здатність Icu, кА	10
Номінальна робоча напруга Ue, В	230/400В
Робоча частота, Гц	50
Максимальний переріз підключених проводів:	25мм²
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Зусилля затягування контактних затискачів, Нм	3
Гарантія, міс	12
Кліматичне виконання	УХЛ4
Механічна зносостійкість	10 тис. циклів
Регулювання теплового роз’єднувача	немає

Застосування автоматичного вимикача e.industrial.mcb.100.4.C63, 4P 63 А характеристика C

Обладнання використовується для захисту низьковольтних мереж, електрообладнання та механізмів від перевантажень у мережі, коротких замикань та інших відхилень. Модульний автоматичний вимикач e.industrial.mcb.100.4.C63, 4P 63 А характеристика C дає можливість здійснювати нечасті ручні комунікації, до 30 разів на день. Виріб повністю відповідає всім світовим та європейським стандартам якості. Модель цього типу здобула широке визнання у хімічній та легкої промисловості, при створенні простих і складних електричних ланцюгів. Пристрої такого типу активно застосовуються у одно- та трьохфазних електричних ланцюгах.

Конструкція автомата

Корпус модульного автомата, включно з усіма його неметалевими частинами, виготовлений з ABS-пластику. Конструктивно він мало чим відрізняється від своїх побратимів. Матеріал корпусу абсолютно не підтримує процеси горіння, задимлення. Дуга гасильна камера широка, а наявність подвійної іскрогасної решітки дозволяє ефективно гасити дугу при відключенні струмів перевантажень і при коротких замиканнях. Контактна площадка покрита вольфрамом і сріблом. Це все сприяє зниженню теплових втрат, а також підвищує електричний знос автоматичного вимикача. На кожному виробі, будь то однополюсний або чотириполюсний, нанесена схема підключення. Тому електрикам не потрібно витрачати час на її пошуки. Більше того, для встановлення не потрібно мати під рукою якийсь особливий інструмент. Внутрішньо автомата знаходяться тепловий та електромагнітний роз’єднувач, які відключають мережу при ненормальній поведінці побутових приладів або ланцюга.

Основні переваги

Головними перевагами вимикачів такої серії можна вважати:

• висока електродинамічна стійкість контактних затискачів;
• легкий і досить простий монтаж на din-рейку;
• ергономічний дизайн рукоятки блокують зісковзування пальців;
• усі з’єднання всередині пристрою мають гнучкі мідні шинги;
• ефективно працює при коротких замиканнях і перевантаженнях.

Засувка для din-рейки має два фіксовані положення, що дає можливість спростити процес встановлення та зняття пристрою. На включення або відключення контактної групи вказує індикатор положення. Він світиться зеленим відтінком, легко розпізнається у темний час доби або за умов недостатнього освітлення. Можна підводити алюмінієві або мідні провідники зверху і знизу, підключити шину.
