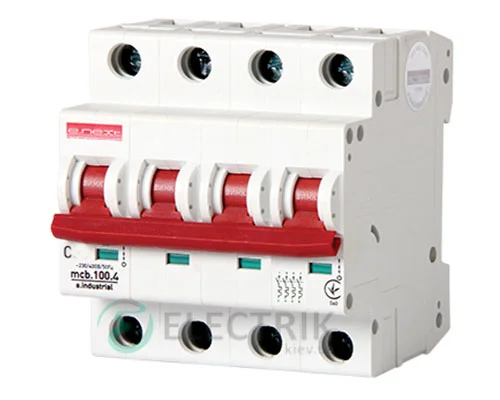

Автоматичний вимикач e.industrial.mcb.100.4.C10, 4P 10 А характеристика C, E.NEXT

Модульний автоматичний вимикач e.industrial.mcb.100.4.C10, 4P 10 А характеристика C, повністю відповідає Технічним регламентам безпеки низьковольтного електрообладнання та електромагнітної сумісності обладнання у частині ДСТУ IEC 60947-1:2008, ДСТУ IEC 60947-2:2008, ДСТУ IEC 60898-1:2005

Характеристика

Виробник	E.Next
Серія	industrial
Країна виробництва	Польща
Тип виконання	Модульний автомат
Спосіб монтажу	на DIN-рейку
Артикул товару	i0180029
Кількість полюсів	4
Номінальний струм In, А	10
Времяткова характеристика	С
Номінальна гранична відключаюча здатність Icu, кА	10
Номінальна робоча напруга Ue, В	230/400В
Робоча частота, Гц	50
Максимальний переріз підключених проводів:	25мм²
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Зусилля затягування контактних затискачів, Нм	3
Гарантія, міс	12
Кліматичне виконання	УХЛ4
Механічна зносостійкість	10 тис. циклів
Регулювання теплового роз'єднувача	нема

Застосування автоматичного вимикача e.industrial.mcb.100.4.C10, 4P 10 А характеристика C

Обладнання використовується для захисту низьковольтних мереж, електрообладнання та механізмів від перевантажень у мережі, коротких замикань та інших відхилень. Модульний автоматичний вимикач e.industrial.mcb.100.4.C10, 4P 10 А характеристика C дає можливість здійснювати нечасті ручні комунікації, до 30 разів на день. Виріб повністю відповідає всім стандартам світової та європейської якості. Модель цього типу здобула широке визнання у хімічній та легкої промисловості, при створенні простих і складних електричних ланцюгів. Пристрої такого виду активно застосовуються у однофазних та трифазних електричних ланцюгах.

Конструкція автомата

Корпус модульного автомата, включаючи всі його неметалеві частини, виготовлений з ABS-пластику. Конструктивно він мало чим відрізняється від своїх побратимів. Матеріал корпусу абсолютно не підтримує процеси горіння, задимлення. Дугогасна камера широка, а наявність подвійної іскрогасної решітки дозволяє ефективно гасити дугу при відключенні струмів перевантажень та при коротких замиканнях. Контактна площадка покрита вольфрамом і сріблом. Це все сприяє зниженню теплових втрат, а також підвищує електричну зношуваність автоматичного вимикача. На кожному виробі, будь то однополюсний або чотириполюсний, нанесена схема підключення. Тому електрикам не потрібно витрачати час на її пошук. Більше того, для монтажу не потрібно мати під рукою якийсь особливий інструмент. Усередині автомата знаходяться тепловий та електромагнітний роз'єднувач, який відключає мережу при ненормальній роботі побутових приладів або ланцюга.

Основні плюси

Головними перевагами вимикачів такої серії можна вважати:

• висока електродинамічна стійкість контактних затискачів;
• легкий і досить простий монтаж на din-рейку;
• ергономічний дизайн рукоятки блокує зісковзування пальців;
• усі з'єднання всередині пристрою мають гнучкі мідні шинки;
• ефективно працює при коротких замиканнях і перевантаженнях.

Засувка для din-рейки має два фіксовані положення, що дає можливість спростити процес встановлення та зняття пристрою. На включення або відключення контактної групи вказує індикатор положення. Він світиться зеленим відтінком, легко розпізнається в темний час доби або за умов недостатнього освітлення. Можна підводити алюмінієві або мідні провідники зверху і знизу, підключити шинку.
