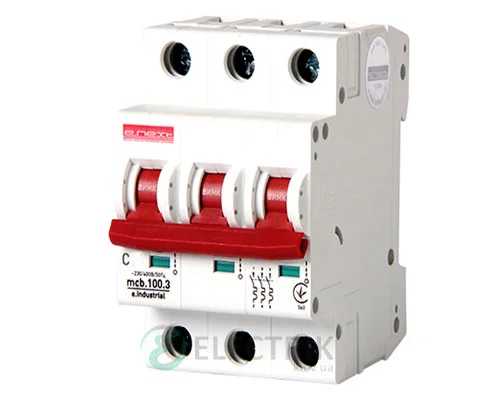

Автоматичний вимикач e.industrial.mcb.100.3.C40, 3P 40 А характеристика C, E.NEXT

Модульний автоматичний вимикач e.industrial.mcb.100.3.C40, 3P 40 А характеристика C, повністю відповідає Технічним регламентам безпеки низьковольтного електрообладнання та електромагнітної сумісності обладнання в частині ДСТУ IEC 60947-1:2008, ДСТУ IEC 60947-2:2008, ДСТУ IEC 60898-1:2005

Характеристика

Виробник	E.Next
Серія	industrial
Країна виробництва	Польща
Тип виконання	Модульний автомат
Спосіб монтажу	на DIN-рейку
Артикул товару	i0180025
Кількість полюсів	3
Номінальний струм In, А	40
Характеристика часу-втрати	С
Номінальна гранична відключаюча здатність Icu, кА	10
Номінальна робоча напруга Ue, В	230/400В
Робоча частота, Гц	50
Максимальний переріз підключених проводів:	25мм²
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Зусилля затягування контактних затискачів, Нм	3
Гарантія, мес	12
Кліматичне виконання	УХЛ4
Механічна зносостійкість	10 тис. циклів
Регулювання теплового роз'єднувача	немає

Застосування автоматичного вимикача e.industrial.mcb.100.3.C40, 3P 40 А х-ка С

Обладнання використовується для захисту низьковольтних мереж, електрообладнання та механізмів від перевантажень у мережі, коротких замикань та інших відхилень. Модульний автоматичний вимикач e.industrial.mcb.100.3.C40, 3P 40 А характеристика C дає можливість здійснювати нечасті ручні комунікації, до 30 разів на день. Виріб повністю відповідає всім стандартам світового та європейського якості. Модель цього типу здобула широку популярність у хімічній та легкої промисловості, при створенні простих і складних електричних ланцюгів. Пристрої такого виду активно застосовуються в однофазних і трьохфазних електричних ланцюгах.

Конструкція автомата

Корпус модульного автомата, включаючи всі його неметалеві частини, виготовлений з ABS-пластику. Конструктивно він мало чим відрізняється від своїх побратимів. Матеріал корпусу абсолютно не підтримує процеси горіння, задимлення. Дугогасна камера широка, а наявність подвійної іскрогасної решітки дозволяє ефективно гасити дугу при відключенні струмів перевантажень і коротких замикань. Контактна площадка покрита вольфрамом і сріблом. Це все сприяє зниженню теплових втрат, а також підвищує електричний знос автоматичного вимикача. На кожному виробі, будь то однополюсний або чотириполюсний, нанесена схема підключення. Тому електрикам не потрібно витрачати час на її пошук. Більше того, для встановлення не потрібно мати під рукою якийсь особливий інструмент. Внутрішньо автомата знаходиться тепловий і електромагнітний роз'єднувач, який відключає мережу при ненормальній поведінці побутових приладів або ланцюга.

Основні плюси

Головними перевагами вимикачів такої серії можна вважати:

• висока електродинамічна стійкість контактних затискачів;
• легкий і досить простий монтаж на din-рейку;
• ергономічний дизайн рукоятки блокують зісковзування пальців;
• усі з'єднання всередині пристрою мають гнучкі мідні шині;
• ефективно працює при коротких замиканнях і перевантаженнях.

Засувка для din-рейки має два фіксовані положення, що дає можливість полегшити процес встановлення та зняття пристрою. На включення або вимикання контактної групи вказує індикатор положення. Він світиться зеленим відтінком, легко розпізнається в темний час доби або за умов недостатнього освітлення. Можна заводити алюмінієві або мідні провідники зверху і знизу, підключити шинку.
