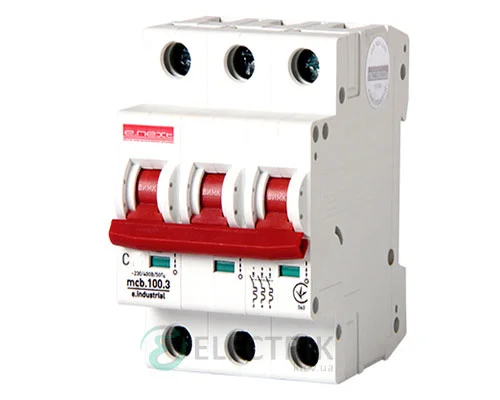

Автоматичний вимикач e.industrial.mcb.100.3.C20, 3P 20 А характеристика C, E.NEXT

Модульний автоматичний вимикач e.industrial.mcb.100.3.C20, 3P 20 А характеристика C, повністю відповідає Технічним регламентам безпеки низьковольтного електрообладнання та електромагнітної сумісності обладнання в частині ДСТУ IEC 60947-1:2008, ДСТУ IEC 60947-2:2008, ДСТУ IEC 60898-1:2005

Характеристика

Виробник	E.Next
Серія	industrial
Країна виробництва	Польща
Тип виконання	Модульний автомат
Спосіб монтажу	на DIN-рейку
Артикул товару	i0180022
Кількість полюсів	3
Номінальний струм In, А	20
Характеристика часу-втрати	C
Номінальна гранична відключаюча здатність Icu, кА	10
Номінальна робоча напруга Ue, В	230/400В
Робоча частота, Гц	50
Максимальний переріз підключених проводів:	25мм²
Ступінь захисту IP	20
Діапазон робочих температур, °С	-25…+40
Зусилля затягування контактних затискачів, Нм	3
Гарантія, міс	12
Кліматичний виконання	УХЛ4
Механічна зносостійкість	10 тис. циклів
Регулювання теплового роз'єднувача	немає

Застосування автоматичного вимикача e.industrial.mcb.100.3.C20, 3P 20 А характеристика C

Обладнання використовується для захисту низьковольтних мереж, електрообладнання та механізмів від перевантажень у мережі, коротких замикань та інших відхилень. Модульний автоматичний вимикач e.industrial.mcb.100.3.C20, 3P 20 А характеристика C дає можливість здійснювати рідкісні ручні комунікації, до 30 разів на день. Виріб повністю відповідає всім стандартам світової та європейської якості. Модель цього типу здобула широку популярність у хімічній та легкої промисловості, при створенні простих і складних електричних ланцюгів. Пристрої зазначеного виду активно застосовуються в однофазних і трьохфазних електричних ланцюгах.

Конструкція автомата

Корпус модульного автомата, включаючи всі його неметалеві частини, виготовлений з ABS-пластику. Конструктивно він мало чим відрізняється від своїх побратимів. Матеріал корпусу абсолютно не підтримує процеси горіння, задимлення. Дугогасна камера широка, а наявність подвійної іскрогасної решітки дозволяє ефективно гасити дугу при відключенні струмів перевантажень і коротких замикань. Контактна площадка покрита вольфрамом і сріблом. Це все сприяє зниженню теплових втрат, а також підвищує електричний знос автоматичного вимикача. На кожному виробі, будь то однополюсний або чотириполюсний, нанесена схема підключення. Тому електрикам не потрібно витрачати час на її пошук. Більше того, для встановлення не потрібно мати під рукою якийсь особливий інструмент. Внутрішньо автомата знаходяться тепловий і електромагнітний роз'єднувач, який відключає мережу при ненормальній поведінці побутових приладів або ланцюга.

Основні плюси

Головними перевагами вимикачів такої серії можна вважати:

• висока електродинамічна стійкість контактних затискачів;
• легкий і досить простий монтаж на din-рейку;
• ергономічний дизайн ручки блокують зісковзування пальців;
• усі з'єднання всередині приладу мають гнучкі мідні шинки;
• ефективно працює при коротких замиканнях і перевантаженнях.

Засувка для din-рейки має два фіксовані положення, що дає можливість спростити процес встановлення та зняття пристрою. На включення або відключення контактної групи вказує індикатор положення. Він світиться зеленим відтінком, легко розпізнається в темний час доби або за умов недостатнього освітлення. Можна підводити алюмінієві або мідні провідники зверху і знизу, під'єднати шинку.
