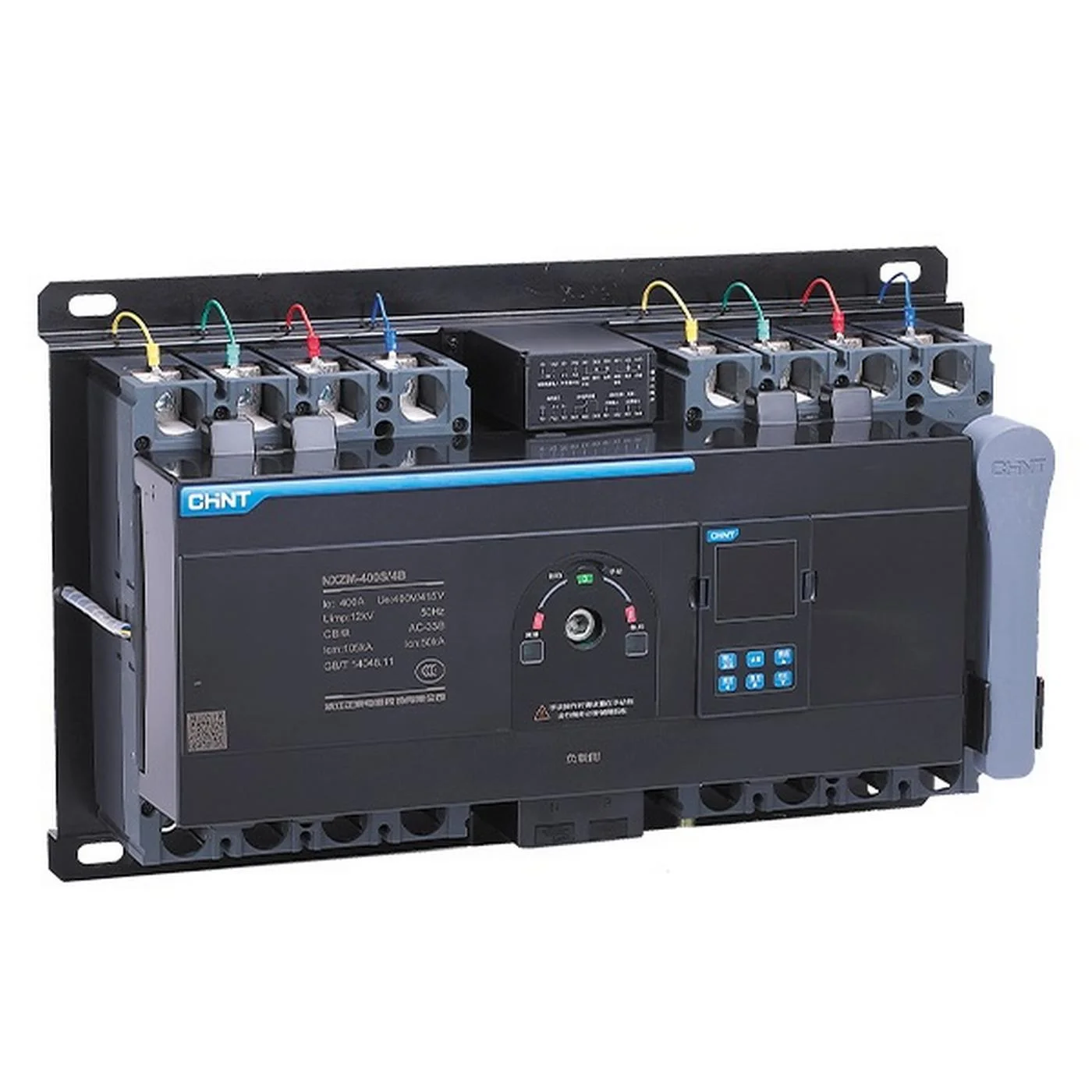

Пристрій АВР Chint NXZM-63S/3B 63A

Призначення і принцип роботи

АВР Chint серії NXZM призначений для використання в системах безперебійного електропостачання середнього і великого масштабу: адміністративних будівлях, виробничих підприємствах, торгових центрах, об'єктах критичної інфраструктури. Пристрій розрахований на роботу з трифазним живленням 3×380 В і підтримує номінальні струми від 10 А до 800 А, що дозволяє застосовувати його як на рівні секційних введень, так і на рівні вступних щитів будівель.

Вбудований контролер виконує безперервний моніторинг параметрів основного живлення: напруга по трьох фазах, частота, чергування фаз. При виявленні відхилень від заданих норм або повному зникненні напруги контролер відключає основне введення і підключає резервне. Час перемикання не перевищує 100 мс. Після відновлення нормальних параметрів на основному введенні і закінчення заданої витримки часу пристрій автоматично повертається в початковий стан.

Конструктивні особливості серії NXZM

• Модульна конструкція — компактний корпус призначений для монтажу в стандартних розподільних щитках. Кріплення гвинтами до монтажної панелі. Займає мінімум місця при високій потужності.
• Трифазне виконання (3P) — комутація трьох фазних провідників при перемиканні введень. Оптимальне рішення для промислових трифазних навантажень і систем, де нейтраль загальна для обох джерел.
• Широкий діапазон номінальних струмів — від 10 А до 800 А у рамках одної серії, що дозволяє підібрати пристрій точно під розрахункове навантаження.
• Мікропроцесорний контролер з налаштуваннями — регулювання порогів спрацьовування по напрузі (нижня і верхня межа), витримки часу на перемикання і повернення, що дозволяє адаптувати пристрій до особливостей місцевої електромережі.
• Механічне блокування — фізично унеможливлює паралельну роботу двох вводів. Критична вимога для захисту генераторів і трансформаторів від навантаження у зворотному напрямку.
• Вбудовані захисні функції — контроль зникнення, зниження і підвищення напруги, контроль частоти та чергування фаз. Сигнальні виходи для підключення до системи диспетчеризації або сигналізації.
• Місцеве і дистанційне управління — перемикання безпосередньо на корпусі або дистанційно через сухі контакти від ПЛК, системи BMS або диспетчерського пульта.
• Сигнальні контакти — вихідні контакти для передачі стану пристрою (введення 1 активне / введення 2 активне / аварія) в системи автоматики і моніторингу.

Галузі застосування

• Адміністративні та офісні будівлі — захист вступних щитів, забезпечення безперебійної роботи ліфтів, систем вентиляції і кондиціювання, освітлення.
• Промислові підприємства — захист виробничих ліній, де раптове відключення живлення призводить до браку, псування сировини або виходу із ладу технологічного обладнання.
• Торгові та розважальні комплекси — забезпечення безперервної роботи холодильного устаткування, ескалаторів, касових систем і освітлення.
• Медичні установи — критична інфраструктура лікарень: операційні, реанімаційні зали, лабораторії з чутливим обладнанням.
• Центри обробки даних — надійне перемикання між основним і резервним живленням серверного обладнання.
• Котельні та насосні станції — безперервна робота теплопостачання і водопостачання в опалювальний сезон.
• Системи з дизельним генератором — автоматичне підключення після запуску ДГУ і плавне повернення на мережу після відновлення напруги.

Чому Chint

Chint Electric — один з найбільших у світі виробників низьковольтного електрообладнання з понад 40-річним досвідом. Компанія входить до п'ятірки глобальних лідерів галузі, має власні науково-дослідні центри, виробничі потужності і сервісні представництва у більш ніж 140 країнах. Продукція Chint сертифікована за міжнародними стандартами IEC, CE і CCC, пройшла незалежні випробування у провідних лабораторіях Європи та Азії.

Пристрої АВР серії NXZM є частиною флагманського промислового каталогу Chint. Вони виготовляються на сучасному автоматизованому виробництві з використанням компонентів власного виробництва, що забезпечує стабільний рівень якості і повний контроль над технологічним процесом. Chint надає повну технічну документацію, схеми підключення та сервісну підтримку на весь термін служби виробу.

Гарантія: 12 місяців. Комплект поставки: пристрій АВР Chint NXZM-63S/3B у зборі, паспорт, інструкція з монтажу та підключення.
