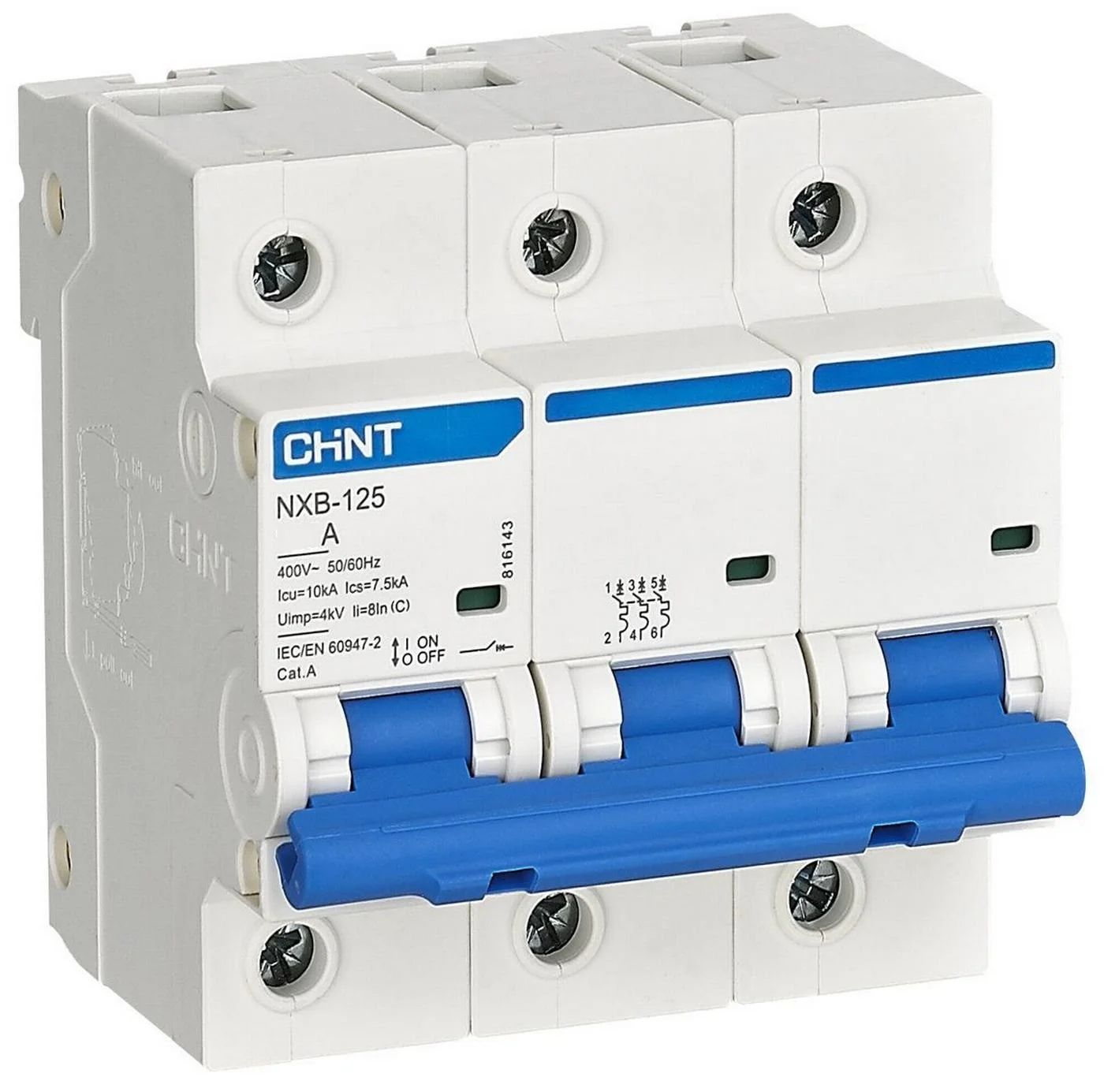

Модульний автоматичний вимикач Chint NXB-125 3P C63 10кA

Принцип дії та захисні функції

Автоматичний вимикач NXB-125 оснащений двома незалежними розчеплювачами: тепловим (біметалева пластина) та електромагнітним (соленоїд). При перевантаженні тепловий розчеплювач спрацьовує із затримкою, пропорційною кратності перевищення номінального струму. При короткому замиканні електромагнітний розчеплювач миттєво (менш ніж за 10 мс) розмикає ланцюг, обмежуючи руйнівну дію струму КЗ. Для характеристики C кратність миттєвого спрацювання становить 5–10× In.

Конструктивні особливості

• Корпус із самозагасного пластику UL94-V1, стійкий до температур до 130°C
• Подвійний розрив контактного ланцюга зменшує дугоутворення при відключенні
• Вбудована дугогасна камера з деіонізуючими пластинами для безпечного гасіння дуги до 10кА
• Наочний індикатор стану: вимикач увімкнений / вимкнений / спрацював захист
• Гвинтові затискачі під кабель перерізом до 50 мм²
• Монтаж на стандартну DIN-рейку EN 60715 (35 мм) без додаткових кріпильних елементів
• Можливість пломбування і блокування рукоятки в положенні «вимкнено»

Типові сфери застосування

NXB-125 C63 3P застосовується як ввідний або секційний автоматичний вимикач для захисту магістральних кабельних ліній великого перерізу, вводно-розподільних пристроїв (ВРП) і головних щитів живлення багатоквартирних будинків, офісних центрів, готелів і промислових підприємств. Підвищена комутаційна здатність 10кА дозволяє використовувати вимикач у мережах з підвищеним рівнем струму КЗ без застосування додаткових токообмежувачів. Широко використовується для захисту введень трансформаторів, вводів до промислового обладнання та секційних рубильників у комерційних об'єктах.

Стандарти та сертифікати

Автоматичний вимикач відповідає вимогам IEC/EN 60898-1 і GB 10963.1. Продукція Chint сертифікована CE. Виробник — Chint Electric (Zhejiang Chint Electrics Co., Ltd.) — один з п'яти найбільших виробників електрообладнання у світі з понад 30-річним досвідом.

Умови експлуатації

Робочий діапазон температур: від −25°C до +70°C. Зберігання: до −40°C. Відносна вологість: до 85% без конденсату. Монтаж виключно вертикальний на DIN-рейку. У вологих і запилених приміщеннях — встановлення у закриті щити IP54 і вище.
