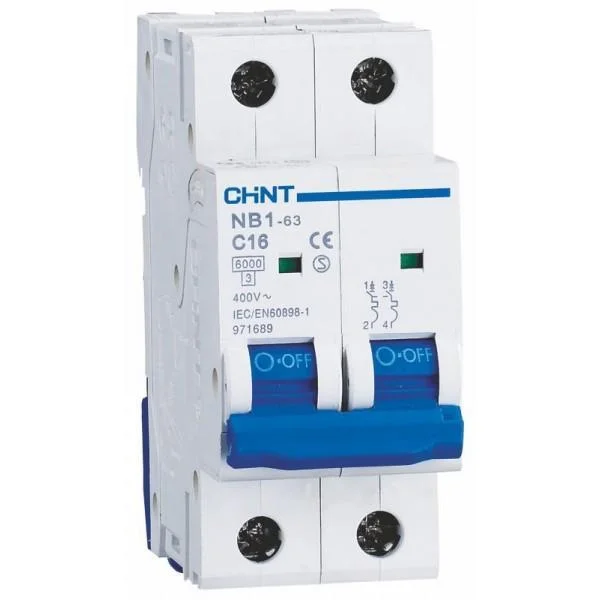

Автоматичний вимикач Chint NB1-63 2P C32 6kA DB

Принцип дії та захисні функції

Автоматичний вимикач NB1-63 оснащений двома незалежними розчеплювачами: тепловим (біметалева пластина) та електромагнітним (соленоїд). При перевантаженні тепловий розчеплювач спрацьовує із затримкою, пропорційною кратності перевищення номінального струму — це дозволяє переживати короткочасні пускові піки, характерні для двигунів і люмінесцентного освітлення. При короткому замиканні електромагнітний розчеплювач миттєво (менш ніж за 10 мс) розмикає ланцюг, обмежуючи руйнівну дію струму КЗ. Для характеристики C кратність миттєвого спрацювання становить 5–10× In.

Конструктивні особливості

• Корпус із самозагасного пластику UL94-V1, стійкий до температур до 130°C
• Подвійний розрив контактного ланцюга зменшує дугоутворення при відключенні
• Вбудована дугогасна камера з деіонізуючими пластинами для безпечного гасіння дуги до 6кА
• Наочний індикатор стану: вимикач увімкнений / вимкнений / спрацював захист
• Гвинтові затискачі під кабель перерізом до 35 мм²
• Монтаж на стандартну DIN-рейку EN 60715 (35 мм) без додаткових кріпильних елементів
• Можливість пломбування і блокування рукоятки в положенні «вимкнено»

Типові сфери застосування

NB1-63 C32 2P ефективно захищає: групові лінії освітлення, розеткові групи житлових і офісних приміщень, електронагрівальні прилади (теплі підлоги, обігрівачі, водонагрівачі до 32А), кліматичне обладнання та офісну техніку. Завдяки кроку 18 мм на полюс вимикач раціонально використовує простір щита при монтажі декількох апаратів поруч.

Стандарти та сертифікати

Автоматичний вимикач відповідає вимогам IEC/EN 60898-1 і GB 10963.1. Продукція Chint сертифікована CE. Виробник — Chint Electric (Zhejiang Chint Electrics Co., Ltd.) — один з п'яти найбільших виробників електрообладнання у світі з понад 30-річним досвідом і виробничою потужністю понад 100 млн виробів на рік.

Умови експлуатації

Робочий діапазон температур: від −25°C до +70°C. Зберігання: до −40°C. Відносна вологість: до 85% без конденсату. Монтаж виключно вертикальний на DIN-рейку. У вологих і запилених приміщеннях — встановлення у закриті щити IP54 і вище.
