Вимикачі двоклавішні NE-AD

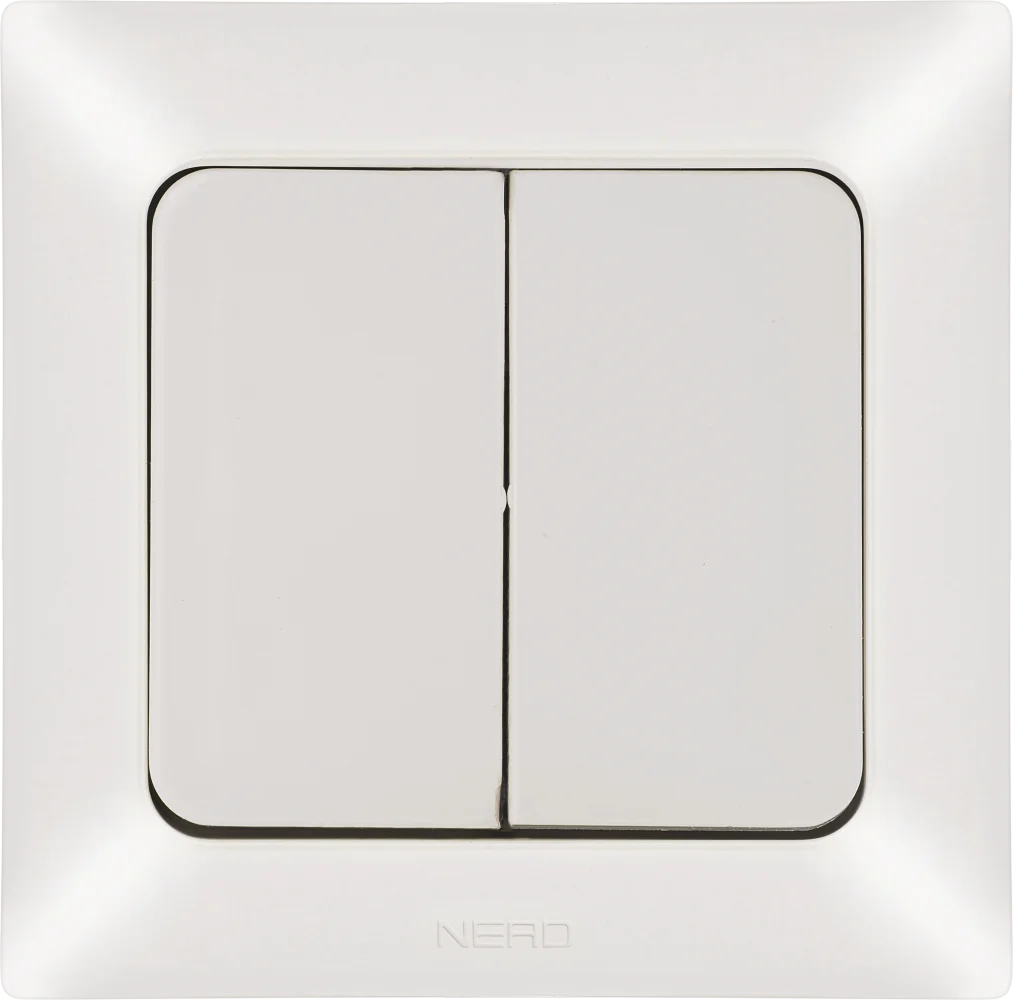

Двоклавішний вимикач — два незалежних вимикачі в одному корпусі, що дають змогу управляти двома різними ланцюгами освітлення з одного місця. Зовні виглядає як один блок з двома клавішами, встановлюється в той самий підрозетник, що й одинарний вимикач.

Де застосовується

• Люстра з кількома групами ламп — перша клавіша вмикає центральну групу, друга — зовнішнє кільце. Регулювання інтенсивності і настрою без диммера.
• Ванна кімната — основне освітлення і вентилятор / підсвітка дзеркала від однієї точки управління.
• Кухня — робоче освітлення над стільницею і підсвітка острівця або обідньої зони.
• Спальня — основне освітлення і бра або підсвітка гардеробу.
• Сходовий майданчик — освітлення самого майданчика і підсвітка сходів.

Схема підключення

До двоклавішного вимикача підводиться один фазний провід живлення і виходять два фазних проводи — по одному на кожен ланцюг. Нульові проводи йдуть напряму до кожного світильника, минаючи вимикач. Для підключення необхідний чотирижильний кабель від розподільчої коробки до вимикача (1 фаза + 2 вихідних фази + нуль — але нуль зазвичай заводиться тільки якщо потрібен для підсвічування). На практиці — трижильний кабель (фаза живлення і дві вихідних фази) без нуля.

Клавіші: незалежне управління

Обидві клавіші двоклавішного вимикача незалежні — вмикання однієї ніяк не впливає на стан іншої. Можна включити тільки першу, тільки другу, або обидві одночасно. Це принципово відрізняє двоклавішний вимикач від двоклавішного перемикача (де клавіші залежні між собою і призначені для жалюзі або двигунів).

Технічні характеристики

• Номінальна напруга: 250 В
• Номінальний струм: 10 А на клавішу (2 200 Вт)
• Монтаж: прихований у підрозетник Ø68 мм
• Ступінь захисту: IP20 (стандарт)

Варіанти

• Двоклавішний без підсвічування — базовий варіант.
• З підсвічуванням однієї або обох клавіш — LED-індикатор для пошуку в темряві.
• IP44 — для ванних і вологих приміщень.
• Двоклавішний прохідний — кожна клавіша є прохідним вимикачем свого ланцюга. Управління двома ланцюгами освітлення з двох місць.

Популярні виробники

Schneider Electric (Sedna Design, Asfora), Legrand (Valena Life, Etika), Viko (Carmen, Karre Plus), IEK (Bolero), Lezard (Mira, Deriy, Demet). Двоклавішний вимикач присутній у базовому асортименті кожної серії.

Монтаж у блоці з розеткою

Двоклавішний вимикач у двомісній рамці разом з розеткою — популярне компактне рішення для прикроватної зони: розетка для зарядки і дві клавіші для нічника і основного освітлення — все в одній точці. Або на кухні: розетка для кавомашини + вимикач освітлення + вимикач витяжки в тримісній рамці.

Двоклавішний вимикач і безпека

Як і одноклавішний, двоклавішний вимикач розмикає тільки фазний провід, залишаючи нуль безперервно підключеним до світильника. Це стандарт для більшості схем — при вимкненому вимикачі у патроні та корпусі світильника немає небезпечної фази. Однак при заміні лампи або обслуговуванні світильника — завжди вимикайте автоматичний вимикач у щитку, а не покладайтесь тільки на стінний вимикач.

Одночасне використання двох клавіш

Обидві клавіші двоклавішного вимикача можна натискати одночасно або в будь-якій комбінації — вони повністю незалежні. Це дозволяє, наприклад, залишити ввімкненою тільки одну групу ламп у люстрі для економії, або вмикати підсвітку без основного освітлення. Кожна клавіша керує своїм ланцюгом незалежно.

Двоклавішний у порівнянні з диммером

Двоклавішний вимикач і диммер — два різних підходи до управління освітленням. Двоклавішний вимикач дає дискретні рівні яскравості (залежно від кількості груп ламп у люстрі: 0, 50% або 100%). Диммер — плавне регулювання від 0 до 100%. Диммер дорожчий і потребує сумісних ламп. Двоклавішний — дешевший, простіший у монтажі і сумісний з будь-якими лампами.

Стилі і дизайн

У більшості серій двоклавішний вимикач виглядає як одна панель з двома рівними клавішами розташованими вертикально або горизонтально. Деякі серії (Legrand Céliane, Schneider Unica) дозволяють встановити дві окремих однопостових клавіші в одному підрозетнику — з можливістю різного кольору або матеріалу для кожної клавіші.

Практичні приклади

У передпокої: двоклавішний вимикач + розетка — перша клавіша для освітлення передпокою, друга для освітлення сходів або загального коридору. У ванній: перша клавіша — основний світильник, друга — вентилятор. Таке рішення зберігає підрозетники і дає акуратний вигляд.
