Пристрої автоматичного вводу резерву (АВР) E.NEXT — захист від знеструмлення

Пристрій автоматичного вводу резерву (АВР) — це апарат, який без участі людини виявляє зникнення або аварійне зниження напруги на основному вводі і автоматично перемикає навантаження на резервне джерело живлення. Після відновлення основного живлення АВР так само автоматично повертає навантаження на основний ввід і відключає резерв.

На відміну від ручного перемикача навантаження (IS3 PRO, LBS Industrial), пристрій АВР не вимагає присутності оператора — він працює цілодобово і реагує за секунди. Це критично важливо для об'єктів, де навіть коротка перерва у живленні призводить до серйозних наслідків: серверні кімнати, медичне обладнання, автоматизовані виробничі лінії, системи безпеки та відеоспостереження.

Серії пристроїв АВР E.NEXT: від реле до промислових систем

e.control — реле АВР для модульних щитків

Серія e.control (артикули p0690022, p0690023) — найбільш компактні реле АВР від E.NEXT для монтажу на DIN-рейку 35 мм. Реле контролює напругу на основному вводі і подає керуючий сигнал на зовнішній контакторний комутатор або безпосередньо управляє невеликим контактором.

• Монтаж: DIN-рейка 35 мм
• Ступінь захисту: IP20
• Застосування: невеликі об'єкти, де реле управляє зовнішніми контакторами
• p0690023 (e.control.v13) — секційна версія для роботи з двома секціями шин

e.stand.ats — модульний АВР серії STAND

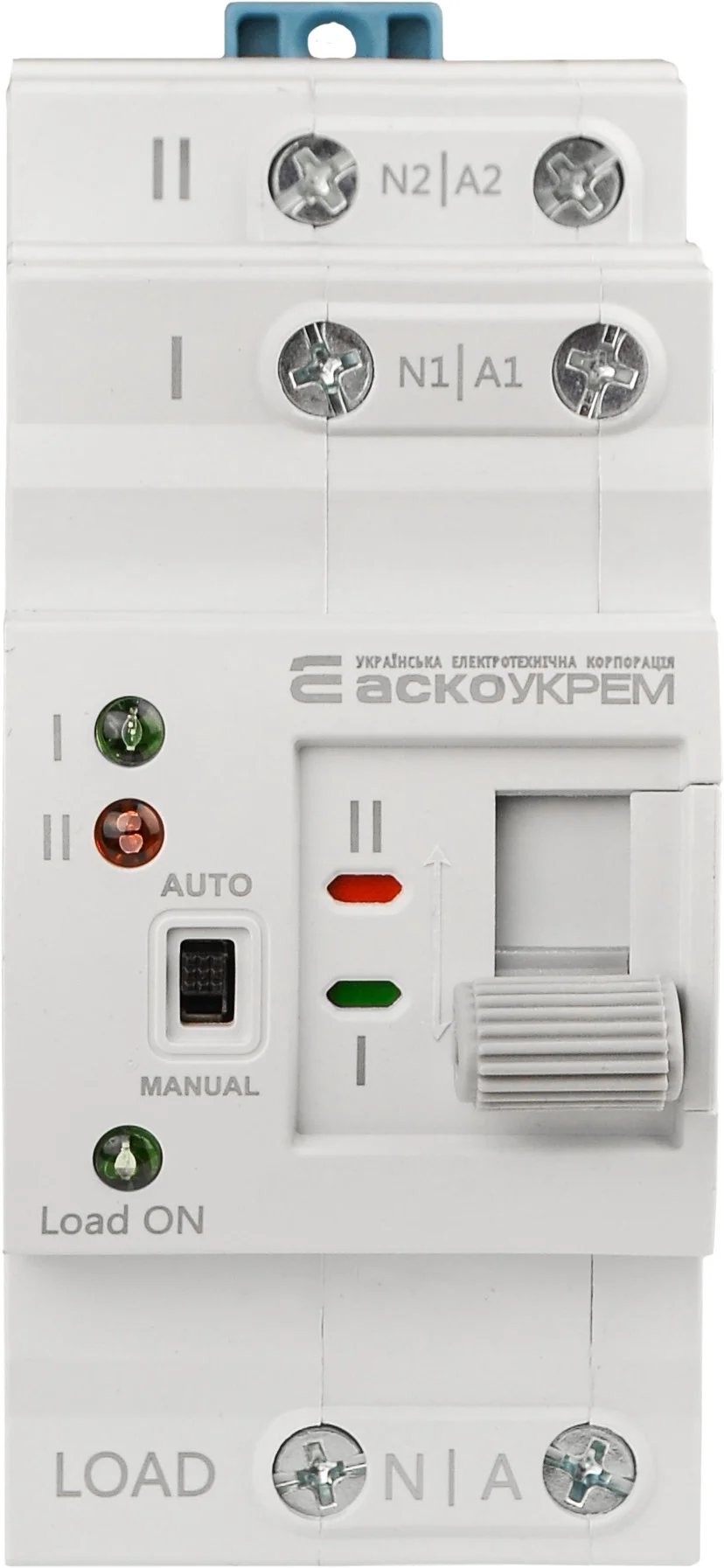

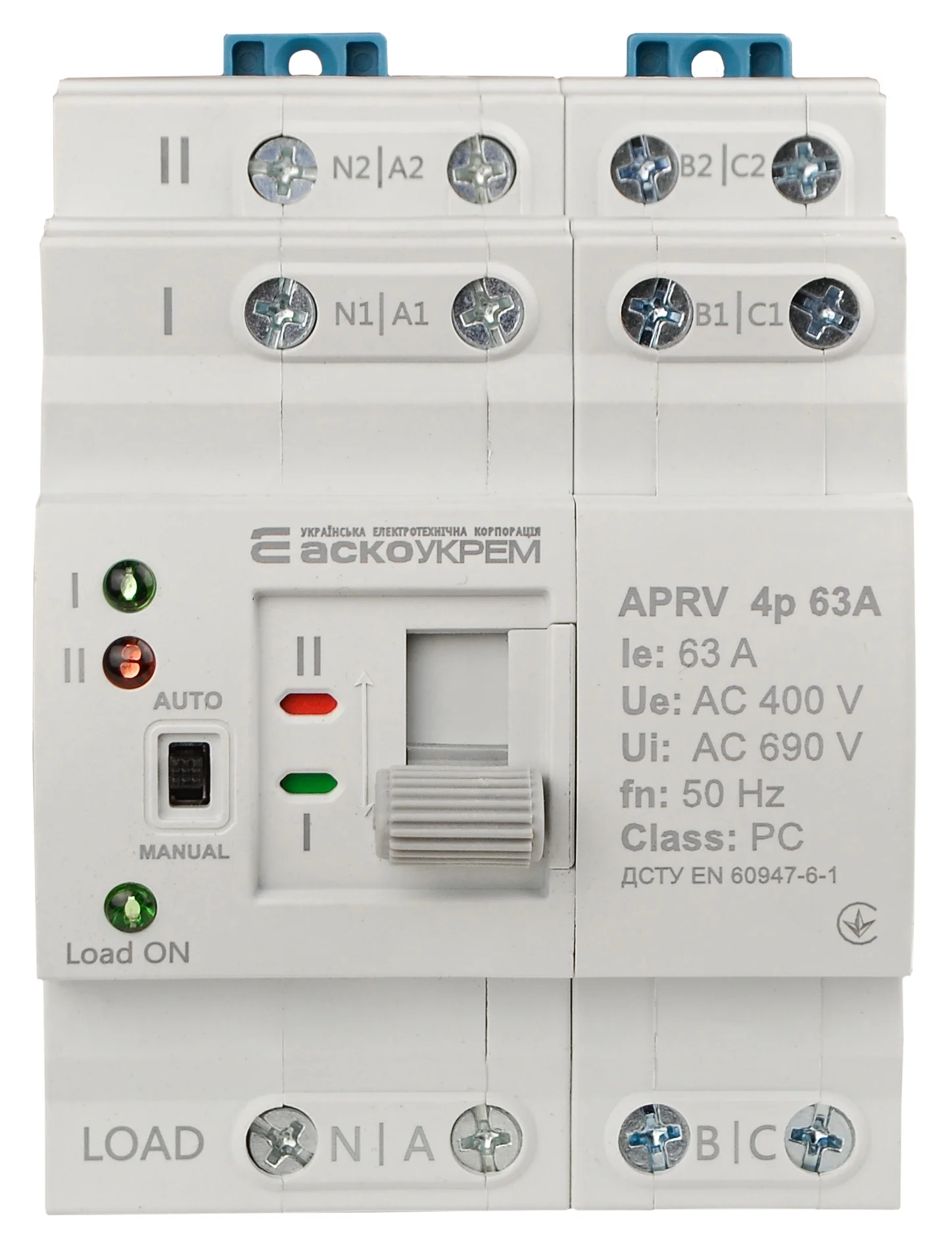

Серія e.stand.ats (артикули s088001, s088002) — готові модульні АВР у компактному виконанні для DIN-рейки 35 мм. Вся силова частина і логіка управління інтегровані в одному корпусі.

• Полюсність: 2P (s088001), 4P (s088002)
• Номінальний струм: 63 А
• Монтаж: DIN-рейка 35 мм
• Ступінь захисту: IP30
• Застосування: невеликі офіси, котеджі, квартири з підвищеними вимогами до надійності

e.pro.ats — АВР PRO у власному корпусі

Серія e.pro.ats (артикули p060001–p060006) — АВР навісного виконання у власному захисному корпусі для монтажу на панель. Значно ширший діапазон струмів — від 63 до 1000 А — охоплює більшість комерційних і промислових завдань.

• Полюсність: 4P
• Номінальний струм: 63, 125, 160, 250, 630, 1000 А
• Монтаж: навісний на панель
• Ступінь захисту: IP30
• Застосування: торгові центри, офісні будівлі, котеджні містечка, невеликі виробництва

e.industrial.ats — промисловий АВР

Серія e.industrial.ats (артикули i088001–i088023) — промислові АВР у виконанні 3P та 4P для найвимогливіших застосувань. Розрахована на струми 80–1000 А, забезпечує підвищену механічну і комутаційну надійність для безперервних виробничих процесів.

• Полюсність: 3P (i088013–i088023), 4P (i088001–i088012)
• Номінальний струм: 80, 100, 125, 160, 200, 225, 250, 315, 400, 630, 800, 1000 А
• Монтаж: навісний на панель
• Ступінь захисту: IP30
• Застосування: промислові підприємства, лікарні, центри обробки даних, аеропорти

Порівняльна таблиця серій АВР E.NEXT

Як працює АВР: алгоритм перемикання

1. Контроль основного вводу. АВР постійно вимірює напругу на основному вводі. Нормою вважається напруга в межах ±15–20% від номінальної (залежно від налаштувань).
2. Виявлення аварії. При зникненні або недопустимому зниженні напруги АВР фіксує аварію основного вводу. Витримка часу (зазвичай 0,1–3 секунди) виключає помилкові спрацювання від короткочасних просадок.
3. Перемикання на резерв. АВР подає команду на відключення комутатора основного вводу і через витримку вмикає комутатор резервного вводу. Навантаження живиться від резерву.
4. Контроль відновлення. АВР продовжує стежити за основним вводом. При відновленні нормальної напруги починається витримка часу (зазвичай 5–60 секунд) для підтвердження стабільності.
5. Повернення на основний ввід. Після підтвердження АВР перемикає навантаження назад на основний ввід і відключає резервне джерело.

Як вибрати пристрій АВР

При виборі АВР враховуйте наступні параметри:

• Потужність об'єкта і номінальний струм. Виходьте з розрахункового максимального струму навантаження об'єкта. Для квартири або невеликого офісу достатньо e.stand.ats 63 А. Для торгового центру або виробничого корпусу — e.pro.ats або e.industrial.ats відповідного номіналу.
• Кількість фаз. Для однофазних мереж — 2P. Для трифазних мереж, де потрібна нейтраль, — 4P. Для трифазних промислових мереж без нейтралі — 3P.
• Тип резервного джерела. Дизельний генератор вимагає витримки часу на запуск (15–60 секунд). ДБЖ або акумуляторна система вмикається миттєво. Переконайтесь, що АВР підтримує потрібне налаштування витримки.
• Умови монтажу. Для вбудовування в стандартний модульний щиток — e.stand.ats або e.control. Для окремої шафи або монтажу на панель — e.pro.ats або e.industrial.ats.
• Надійність і ресурс. Для об'єктів з частими відключеннями живлення (кілька разів на тиждень) обирайте серію з підвищеним комутаційним ресурсом — e.industrial.ats.

Переваги АВР E.NEXT

• Повністю автоматична робота. Не потребує присутності оператора ні при перемиканні на резерв, ні при поверненні на основний ввід.
• Широкий діапазон струмів. Від компактного e.stand.ats 63 А до промислового e.industrial.ats 1000 А — всі позиції в каталозі E.NEXT.
• Надійна контактна система. Срібловмісні контакти з підвищеним ресурсом забезпечують стабільне перехідне підключення навіть після тисяч циклів комутації.
• Ступінь захисту IP30. Захист від пилу і випадкового доторкання до внутрішніх частин.
• Відповідність стандартам IEC. Продукція E.NEXT виробляється за міжнародними стандартами і супроводжується відповідними сертифікатами.

Часті запитання

Чи може АВР працювати з будь-яким генератором?

АВР e.pro.ats і e.industrial.ats мають вхід для сигналу готовності генератора. Більшість сучасних дизельних генераторів сумісні. Перевірте параметри сигналу готовності вашого генератора перед вибором моделі АВР.

Що відбувається при одночасному відключенні обох вводів?

АВР перемикається на резерв при відключенні основного вводу. Якщо резервний ввід також відсутній — навантаження залишається без живлення. АВР захищає від одиночних відмов, але не замінює акумуляторний ДБЖ при одночасному відключенні обох джерел.

Як довго АВР може перебувати в режимі резерву?

Часового обмеження немає. АВР залишається в режимі резерву до відновлення основного вводу або до ручного перемикання. Обмеження по тривалості роботи на резерві диктує лише запас пального генератора або ємність акумуляторів ДБЖ.

Чи потрібне технічне обслуговування АВР?

Рекомендується щорічна перевірка роботи у тестовому режимі: штучне відключення основного вводу і контроль автоматичного перемикання. Також перевірка затяжки клем і відсутності слідів нагріву контактів.

АВР для приватних будинків та котеджів

Для приватного будинку або котеджу з підключенням однофазного або трифазного генератора оптимальним вибором є e.stand.ats (для потужності до 14 кВт) або e.pro.ats (для потужності від 14 кВт і вище). Ці серії забезпечують повністю автоматичну роботу: ви не повинні бути присутні при відключенні мережі — АВР сам запустить генератор (або подасть сигнал на пуск) і переключить навантаження.

Час відновлення живлення при використанні АВР з дизельним генератором: 10–30 секунд (з урахуванням часу запуску генератора і виходу на стабільні оберти). Якщо навантаження вимагає безперервного живлення (медичне обладнання, сервери) — перед АВР встановлюють ДБЖ, який покриває паузу на запуск генератора.

АВР для промислових підприємств

На промислових об'єктах резервування живлення вирішує дві задачі:

• Безперервність виробничого процесу. Навіть коротке відключення може зупинити технологічну лінію, що призведе до браку продукції або необхідності перезапуску всього процесу.
• Захист обладнання. Різке відновлення живлення після паузи може пошкодити частотні перетворювачі, ПЛК, серводвигуни та іншу чутливу промислову електроніку.

Серія e.industrial.ats вирішує обидві задачі: підвищений ресурс контактів витримує часті комутації, а регульований час витримки перед перемиканням дозволяє адаптувати роботу АВР під характеристики конкретного технологічного процесу.

АВР для центрів обробки даних і серверних кімнат

Центри обробки даних (ЦОД) пред'являють найвищі вимоги до безперервності електропостачання. Типова архітектура резервування для серверної кімнати:

1. Основний ввід від міської мережі (1-й трансформатор або 1-й фідер)
2. Резервний ввід від іншого трансформатора або дизельного генератора
3. e.industrial.ats як силова частина АВР
4. ДБЖ (UPS) на кожній стійці для покриття часу переключення АВР

Особливості монтажу та введення в експлуатацію АВР

Монтаж АВР серій e.pro.ats та e.industrial.ats виконується у такій послідовності:

1. Встановіть АВР у відведеному місці розподільчого шафа відповідно до монтажної схеми.
2. Підключіть основний ввід до клем «МЕРЕЖА» (або позначених відповідно до маркування конкретної моделі).
3. Підключіть резервний ввід (генератор або другий трансформатор) до клем «ГЕНЕРАТОР» або «РЕЗЕРВ».
4. Підключіть навантаження до вихідних клем.
5. Підключіть ланцюг керування пуском генератора (якщо використовується автоматичний запуск) до відповідних допоміжних клем АВР.
6. Перевірте правильність підключення і виконайте пробне перемикання у тестовому режимі.

Типові помилки при монтажі АВР і як їх уникнути

• Неправильна полярність підключення вводів. Переплутані вводи «мережа» і «генератор» призводять до некоректної роботи алгоритму. Завжди перевіряйте маркування.
• Відсутність захисту на вводах. Перед кожним вводом АВР обов'язково встановлюйте автоматичний вимикач відповідного номіналу.
• Занадто мала витримка часу на запуск генератора. Якщо АВР намагається переключитися раніше, ніж генератор вийшов на номінальні оберти, перемикання відбудеться на нестабільну напругу. Налаштуйте витримку 15–30 секунд.
• Спільна нейтраль мережі та генератора. При 4P АВР нейтраль також комутується, тому нейтралі двох вводів ніколи не повинні бути з'єднані поза АВР.

Доставка і технічна підтримка

Пристрої АВР серій e.control, e.stand.ats, e.pro.ats та e.industrial.ats доступні до відвантаження зі складу. Наші фахівці нададуть консультацію щодо вибору оптимальної моделі для вашого об'єкта, підбору супутнього обладнання та проектування схеми резервування.
