Перемикачі кулачкові (пакетні) E.NEXT

Перемикачі кулачкові (пакетні) — це електромеханічні комутаційні пристрої, призначені для ручного перемикання електричних кіл силових і керуючих мереж. Завдяки компактному корпусу, надійній конструкції та широкому діапазону виконань ці пристрої вже понад сто років залишаються незамінним елементом промислових щитів керування, розподільних панелей і силових установок по всьому світу.

Принцип дії кулачкового перемикача заснований на обертанні кулачкового вала, який при повороті рукоятки послідовно замикає і розмикає контактні пари у заданій послідовності. Залежно від кількості положень і комутаційної схеми один пристрій здатен замінити кілька звичайних вимикачів або перемикачів, що суттєво спрощує монтаж і обслуговування обладнання.

Конструкція та принцип роботи

Основу перемикача складають нерухомий корпус із контактними елементами і рухомий кулачковий вал із профільованими кулачками. При повороті рукоятки кулачки натискають на контактні містки, замикаючи або розмикаючи відповідні кола. Контакти виготовляються зі срібних або срібновмісних сплавів, що забезпечує низький перехідний опір і тривалий ресурс без обгоряння.

Корпус пристрою виготовляється з термостійкого та негорючого пластику або металу (для спеціальних виконань). Рукоятка може бути без фіксації (повертається у початкове положення пружиною) або з фіксацією в кожному положенні, що є зручним для довготривалих режимів роботи. Ступінь захисту залежно від виконання становить від IP40 до IP65, що дозволяє застосовувати прилади у вологих, пилних і хімічно агресивних середовищах.

Типи та виконання кулачкових перемикачів

Сучасний ринок пропонує широкий асортимент кулачкових перемикачів, які відрізняються за функціональним призначенням, числом положень, кількістю полюсів та варіантом монтажу:

• Однополюсні та багатополюсні — для комутації однієї або кількох незалежних фаз чи ланцюгів одночасно.
• Двопозиційні (0–1) — найпростіший варіант для вмикання/вимикання одного кола.

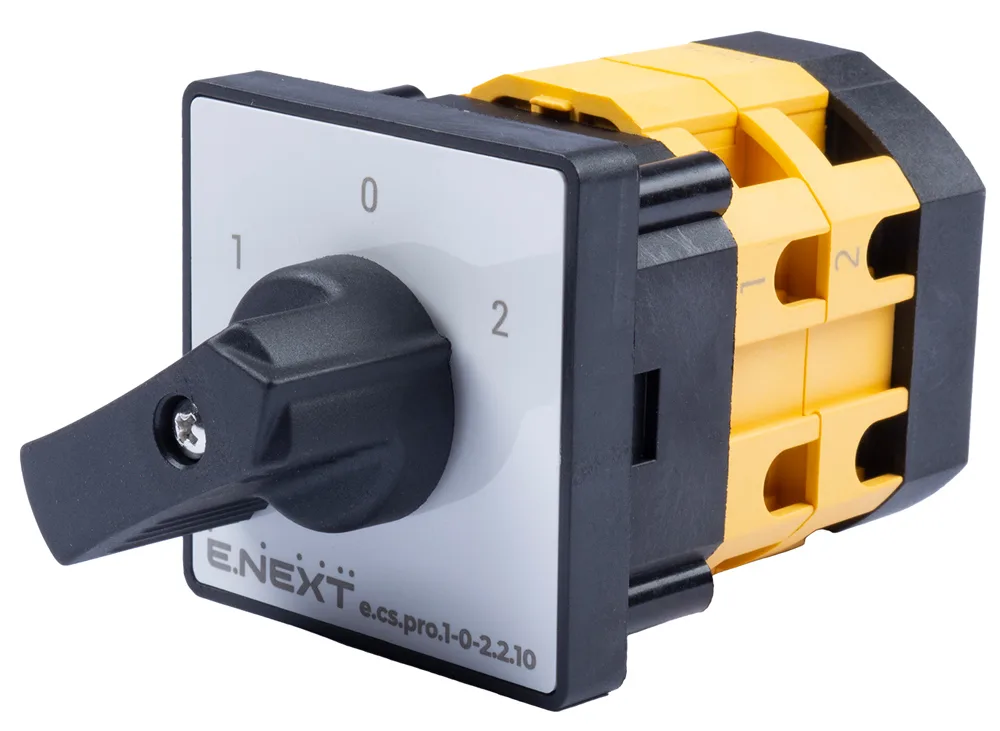

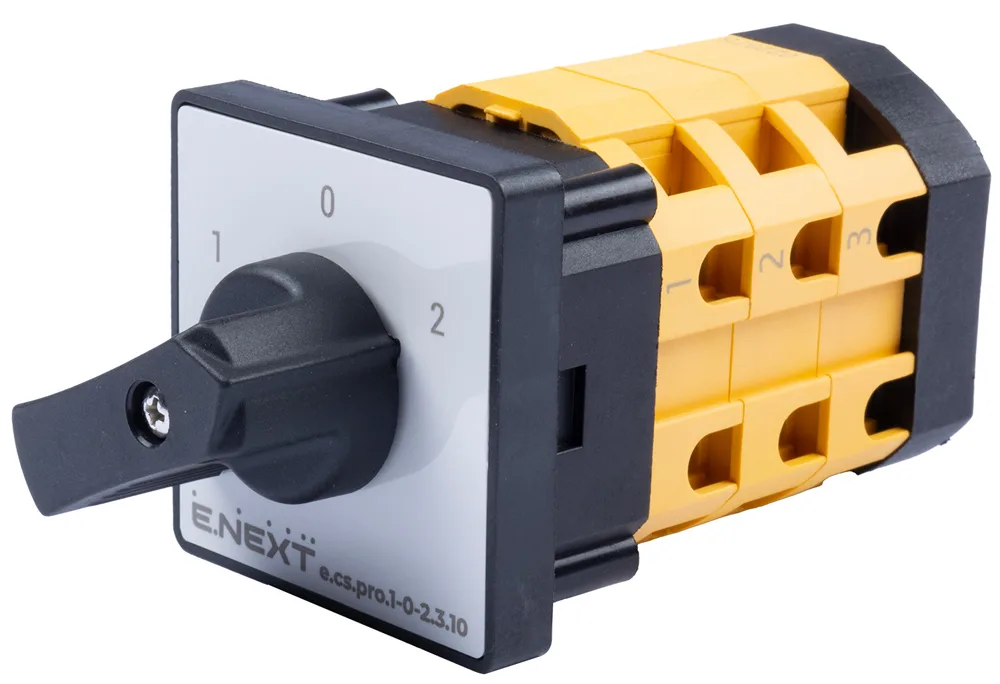

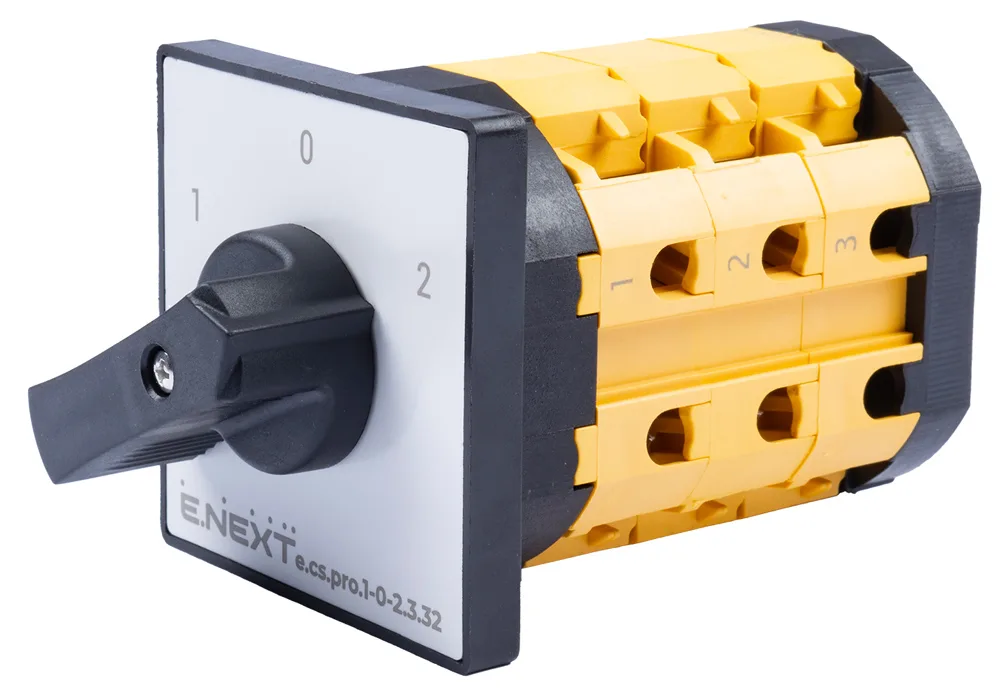

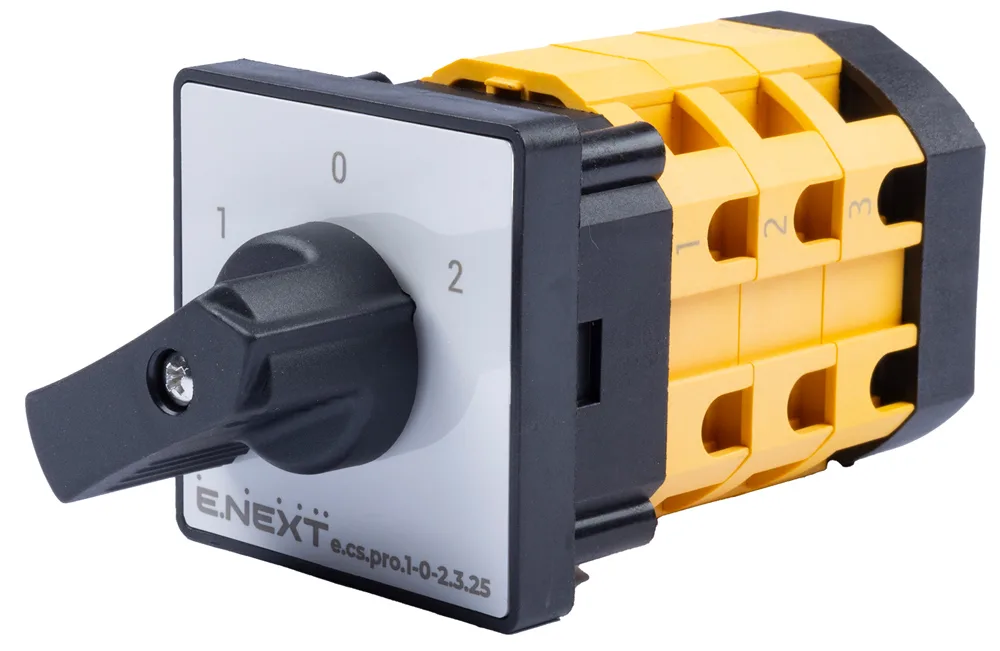

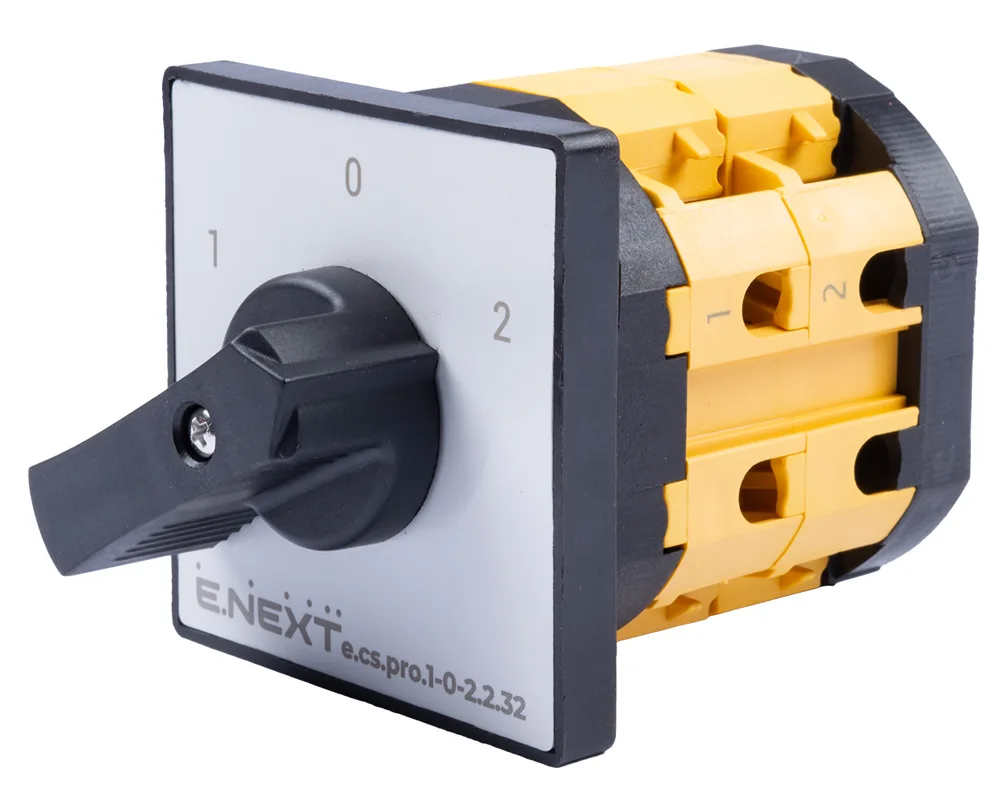

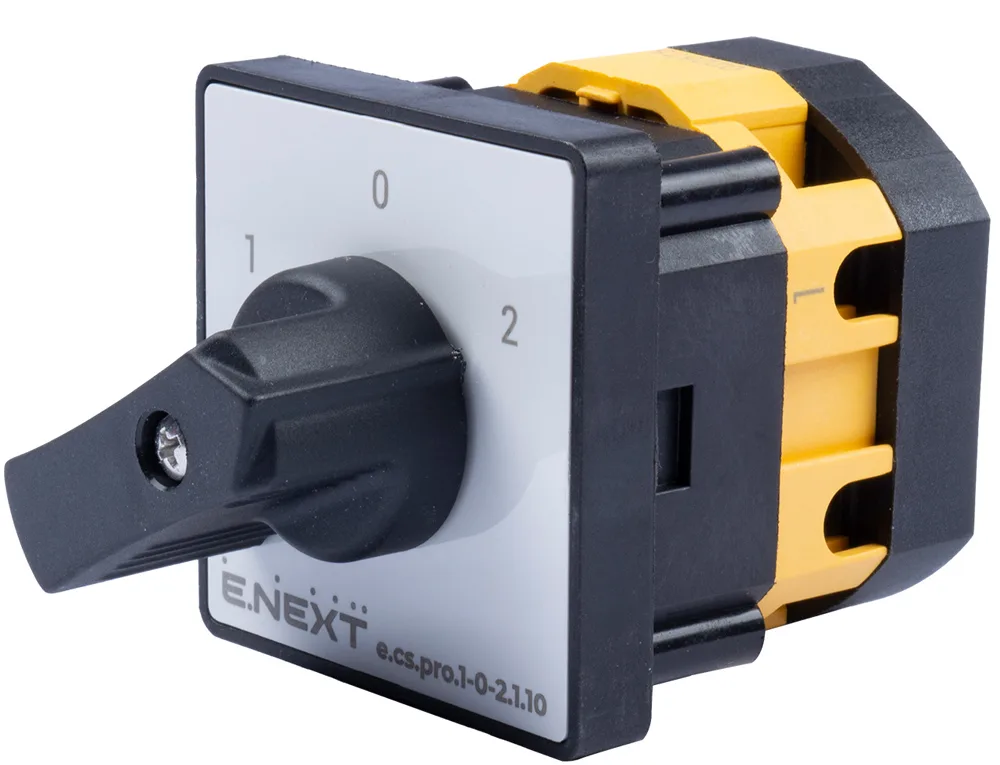

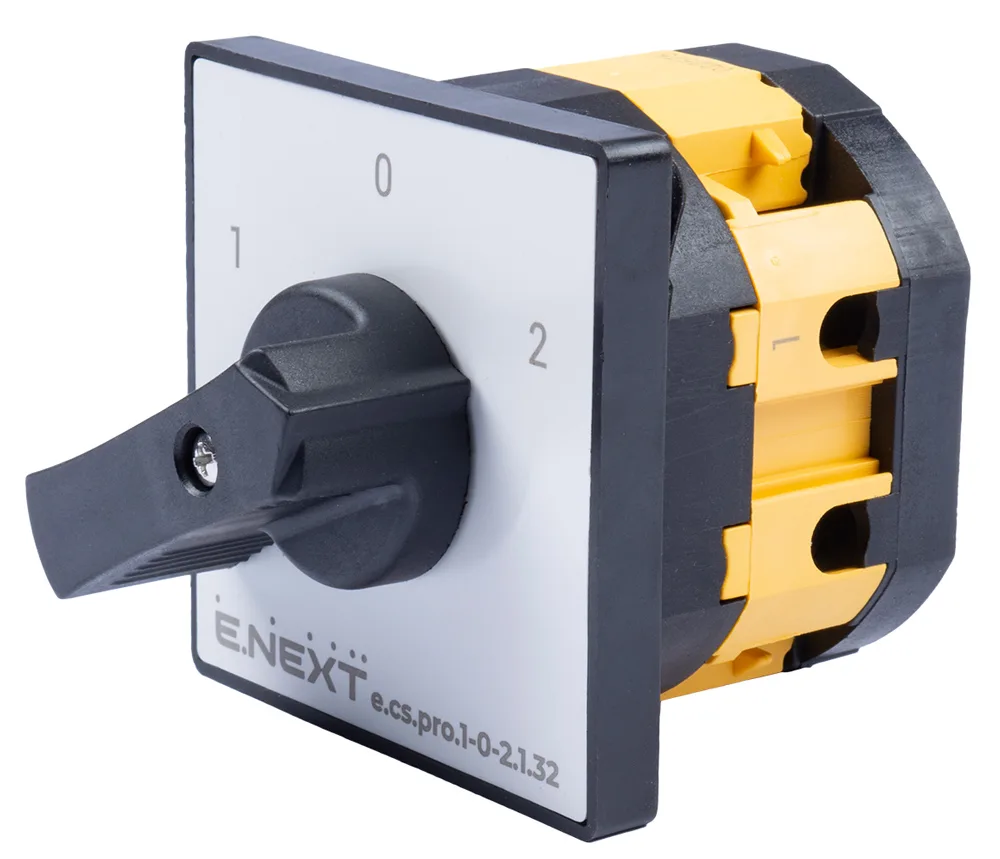

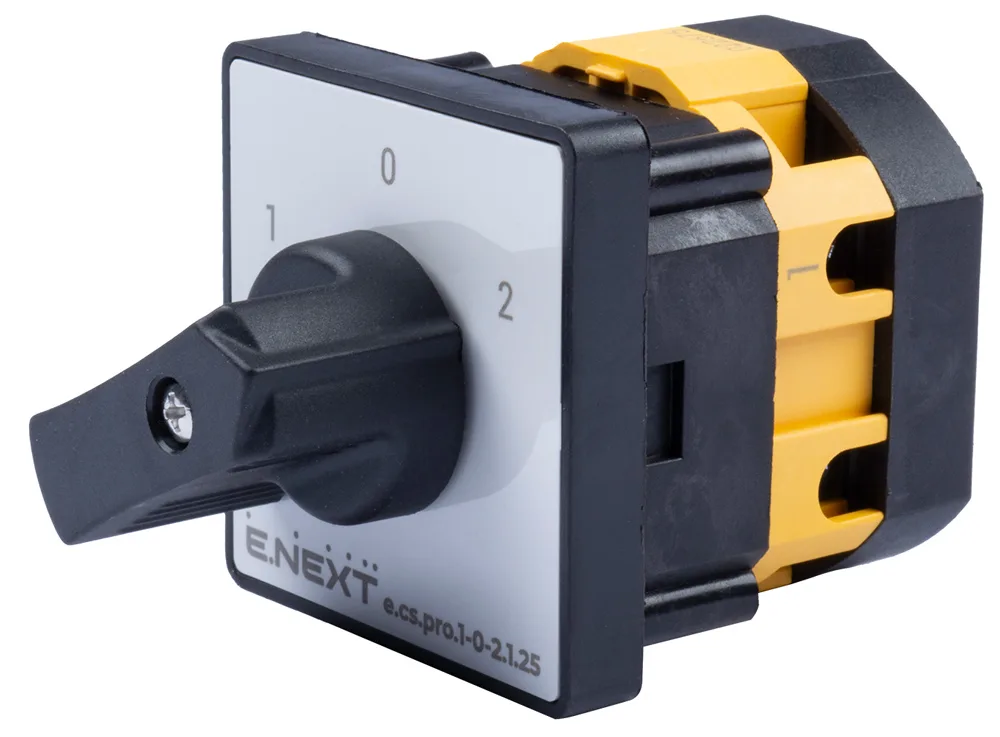

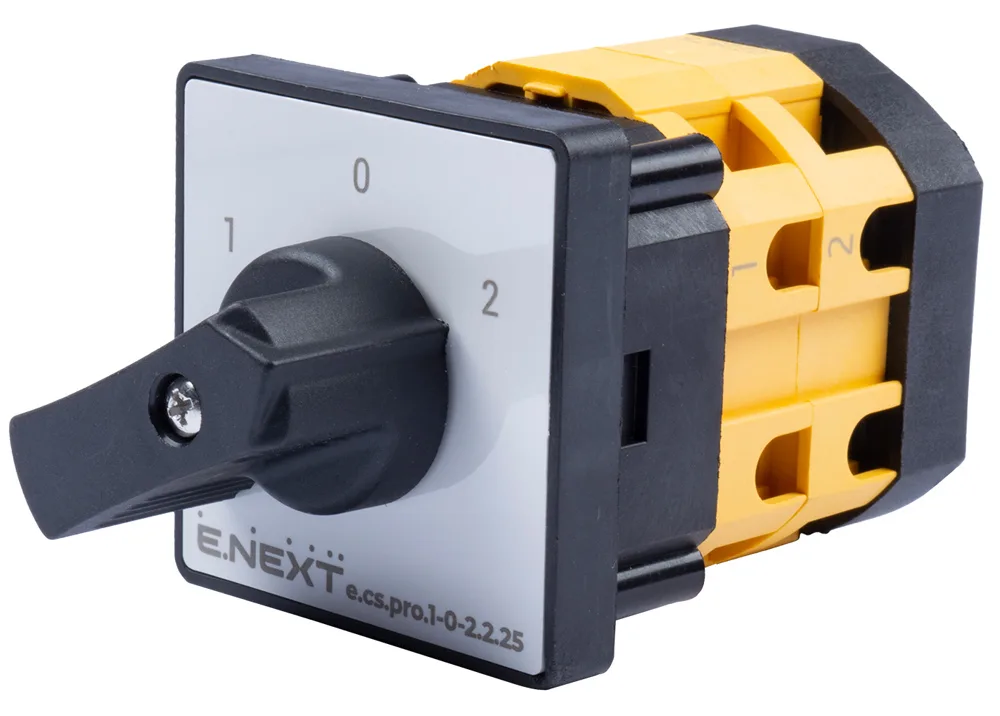

• Трипозиційні (1–0–2) — для реверсивного пуску двигунів: ліво–стоп–право.
• Багатопозиційні — від 4 до 12 положень, застосовуються в системах виміру, регулювання та перемикання джерел живлення.

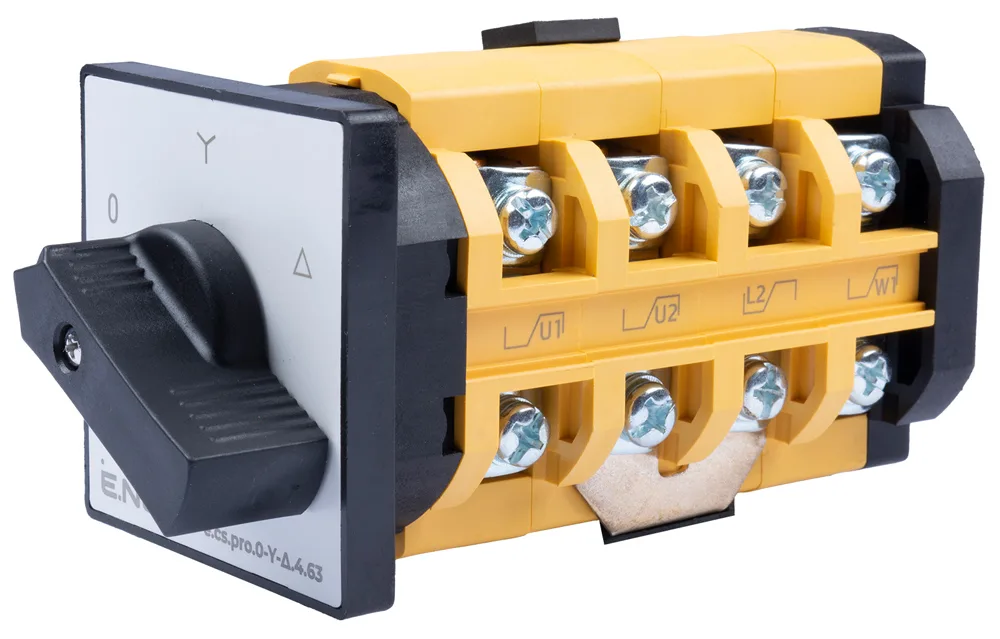

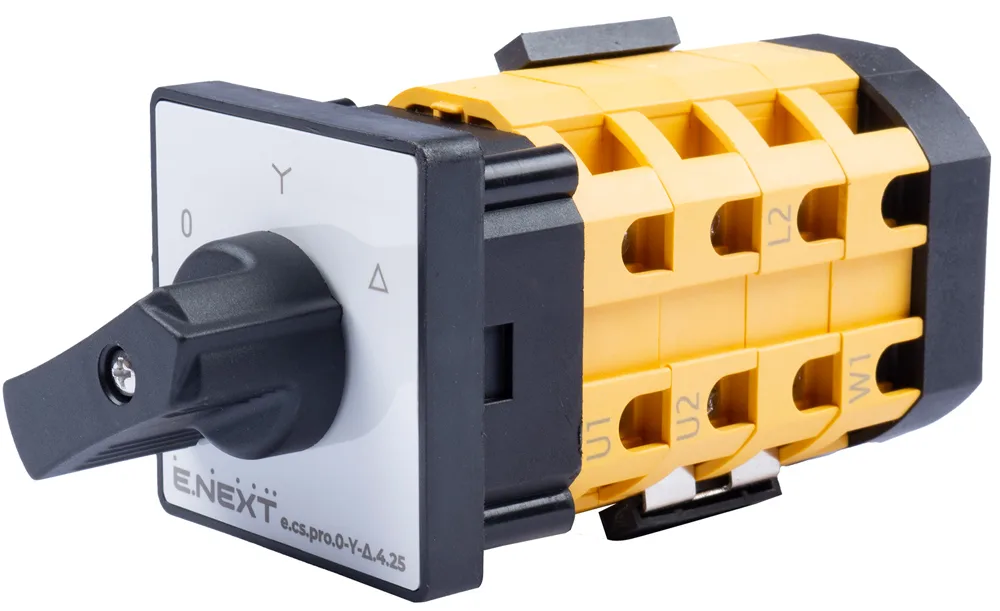

• Перемикачі «зірка–трикутник» — для плавного пуску асинхронних електродвигунів.
• Перемикачі вольтметра та амперметра — для підключення вимірювальних приладів до різних фаз чи секцій.
• Перемикачі AВ–0–С — для вибору основного або резервного джерела живлення.
• Перемикачі «місце–0–дистанція» — для вибору режиму керування: з місця або від дистанційної системи.

Переваги кулачкових перемикачів

• Висока надійність — механічний ресурс понад 1 000 000 операцій без заміни контактів, завдяки срібловмісним контактним матеріалам і якісним пружинам.
• Захищена конструкція — ступінь захисту до IP65 забезпечує безпечну роботу в умовах підвищеної вологості, пилу і вібрацій.
• Широкий діапазон струмів — від 16 А до 125 А, що дозволяє застосовувати їх у різноманітних силових і керуючих колах.
• Компактні габарити — невеликий розмір корпусу дозволяє встановлювати декілька пристроїв поруч, оптимізуючи простір у щиті.
• Проста та зрозуміла комутація — положення рукоятки наочно показує стан кола, що полегшує обслуговування і усунення несправностей.
• Монтаж на передній панелі — кріплення здійснюється через отвір у дверцятах щита, рукоятка залишається зовні, що забезпечує зручний доступ оператора без відкривання шафи.
• Можливість блокування — деякі моделі оснащені замком для запобігання несанкціонованому перемиканню.
• Широкий вибір схем перемикання — з єдиним кулачковим валом реалізується практично будь-яка схема послідовної або паралельної комутації.

Галузі та сфери застосування

Кулачкові перемикачі застосовуються практично в усіх галузях промисловості та інфраструктури, де необхідне надійне ручне або напівавтоматичне керування силовими і керуючими електричними колами:

• Машинобудування та верстатобудування — керування пуском, зупиненням і реверсом електродвигунів верстатів, конвеєрів і підйомників.
• Металургія та гірничодобувна промисловість — комутація силових кіл у важких умовах: вібрації, пил, висока температура.
• Хімічна та нафтохімічна промисловість — перемикачі у вибухозахищеному виконанні для безпечної роботи у вибухонебезпечних зонах.
• Енергетика та електропостачання — перемикання секцій шин, вибір джерел живлення, підключення вимірювальних трансформаторів.
• Насосні та компресорні станції — пуск і реверс насосів, вибір режиму роботи агрегатів.
• Кранове та підйомно-транспортне обладнання — керування рухом мостових, козлових і баштових кранів.
• Суднобудування та морські платформи — перемикачі з підвищеним ступенем захисту для роботи у морських умовах.
• АПК та харчова промисловість — нержавіючі або харчові виконання для гігієнічних середовищ.
• Будівельна техніка — керування бетонозмішувачами, бетононасосами, підйомними механізмами.

Як правильно вибрати кулачковий перемикач

При виборі перемикача необхідно враховувати кілька ключових параметрів:

• Номінальний струм — повинен відповідати максимальному струму навантаження кола з урахуванням коефіцієнта запасу 1,25–1,5.
• Кількість полюсів — визначається числом незалежних кіл, що комутуються одночасно (1, 2, 3, 4 полюси).
• Кількість положень і схема комутації — обирається виходячи з функції пристрою: пуск, реверс, вибір фази, перемикання джерела тощо.
• Ступінь захисту (IP) — для закритих щитів у чистих приміщеннях достатньо IP40, для вологих або пилних середовищ потрібен IP54–IP65.
• Матеріал корпусу — стандартний пластиковий корпус для більшості застосувань, металевий — для підвищеної механічної міцності.
• Наявність блокування — замок або ключ у деяких моделях запобігає несанкціонованому перемиканню.
• Відповідність стандартам — вибирайте продукцію від виробників з відповідними сертифікатами (IEC, UL, CE).

Монтаж та обслуговування

Кулачкові перемикачі монтуються у фронтальній панелі шафи або пульта керування. Вирізається монтажний отвір стандартного розміру (як правило, квадратний або круглий), пристрій вставляється зсередини і фіксується монтажною рамкою або гайкою. Підключення проводів здійснюється через затискні клеми на тильній частині корпусу. Для забезпечення правильного підключення необхідно суворо дотримуватися схеми з'єднань, наведеної у технічній документації виробника.

Обслуговування зводиться до регулярного огляду: перевірки стану контактів на відсутність нагару та механічних пошкоджень, перевірки затягування з'єднань і стану ущільнень (для захищених виконань). За необхідності замінюються контактні блоки, які у більшості виробників є стандартними модулями, що легко демонтуються.

Каталог кулачкових перемикачів на нашому сайті включає продукцію провідних виробників, які зарекомендували себе надійністю та якістю. У нас ви знайдете повний спектр виконань — від компактних побутових перемикачів до важких промислових пристроїв для керування потужними електродвигунами та розподільними мережами. Замовляйте з доставкою по всій Україні.
