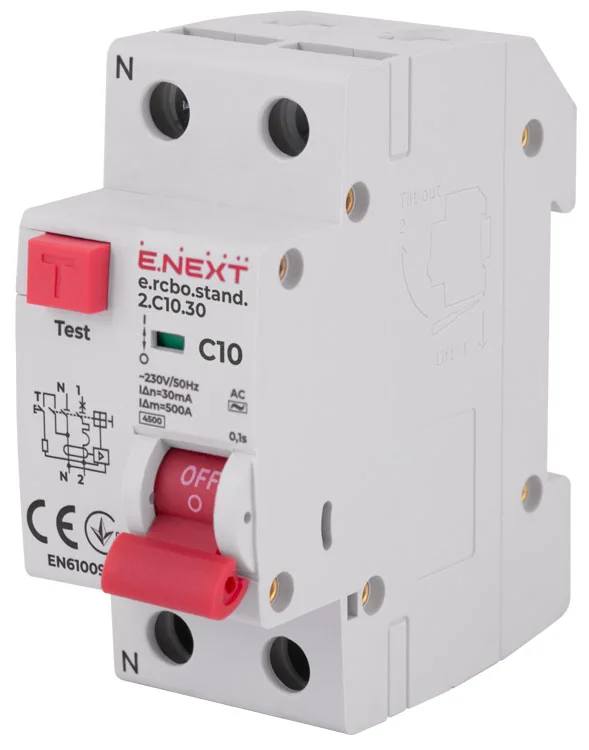

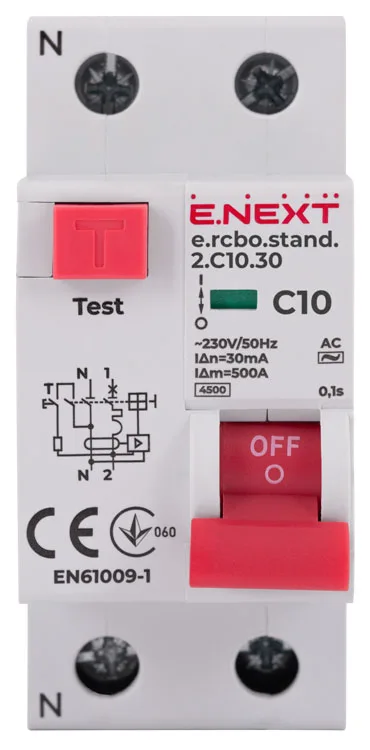

Выключатель дифференциального тока с защитой от сверхтоков e.rcbo.stand.2.C10.30, 1P+N, 10А, С, 30мА

e.rcbo.stand.2.C10.30 — дифференциальный автоматический выключатель (дифавтомат) серии STAND производства E.NEXT, объединяющий в одном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО). Устройство предназначено для однофазных сетей 230 В и устанавливается в электрических щитках на DIN-рейку 35 мм, занимая 2 модуля (36 мм) на DIN-рейке.

Технические параметры и их значение

Номинальный ток 10 А определяет максимально допустимую постоянную нагрузку линии. При выборе ориентируйтесь на сумму потребителей с коэффициентом одновременности 0,8–0,9 и запасом 15–20%. характеристика C — срабатывает при токах 5–10In, подходит для нагрузок с умеренными пусковыми токами: электродвигателей, компрессоров, насосов, бытовой техники. Способность отключения 6 кА — это максимальный ток короткого замыкания, который дифавтомат способен безопасно отключить без разрушения корпуса. Значение 6 кА соответствует нормам IEC 61009-1 и достаточно для большинства однофазной сети.

Дифференциальный ток срабатывания 30 мА — ключевой параметр защиты людей: 30 мА — общепризнанный безопасный порог для защиты людей от поражения током, требуется ПУЭ для жилых помещений и зон влажности. тип АС — стандартная защита от переменного тока утечки. Применяется в традиционных сетях без источников постоянного тока.

серия STAND — оптимальное соотношение цены и качества для стандартных жилых и коммерческих объектов. Компактное исполнение, надёжная контактная группа, простой монтаж.

Назначение и область применения

Дифавтомат e.rcbo.stand.2.C10.30 устанавливается для защиты линий защита линий освещения, компьютерных розеток, мелкой бытовой техники и слаботочных систем (роутеры, камеры видеонаблюдения, сигнализация). Один прибор заменяет два отдельных аппарата (автоматический выключатель + УЗО), что позволяет сэкономить место в щитке и упростить монтаж. Это особенно важно при реконструкции старых щитков ограниченного объёма.

Преимущества дифавтомата перед отдельным УЗО + автоматом

• Компактность: занимает вдвое меньше места на DIN-рейке, чем пара УЗО + автомат
• Меньше соединений: отсутствует межаппаратный кабель, что снижает количество возможных точек отказа
• Скоординированная защита: токовая и дифференциальная защита в одном изделии — не нужна согласованность двух отдельных устройств
• Индикация срабатывания: кнопка «ТЕСТ» и индикатор типа отключения позволяют быстро определить причину — перегрузка/КЗ или утечка

Монтаж и подключение

Дифавтомат e.rcbo.stand.2.C10.30 монтируется на DIN-рейку 35 мм защёлкиванием без дополнительного крепления. Подключение: фаза (и нейтраль для 1P+N) — к верхним клеммам (LINE), нагрузка — к нижним (LOAD). Перед вводом в эксплуатацию нажмите кнопку «ТЕСТ» — дифавтомат должен отключиться. Если не отключился — проверьте правильность подключения нейтрали.

Сертификация и стандарты

Изделие соответствует стандарту IEC/EN 61009-1, имеет Сертификат соответствия техническим регламентам Украины. Маркировка соответствия CE подтверждает соответствие директивам ЕС по низковольтному оборудованию (LVD) и электромагнитной совместимости (EMC).
