Переключатели нагрузки модульные

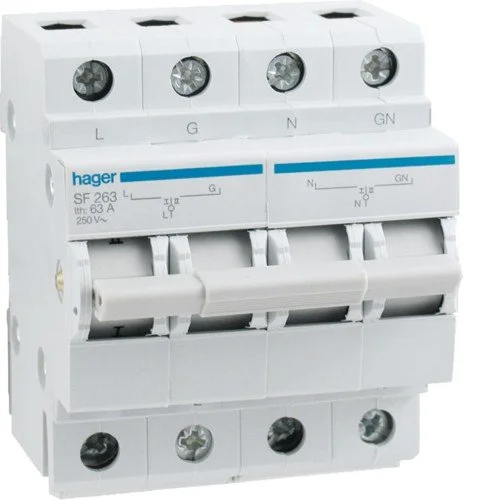

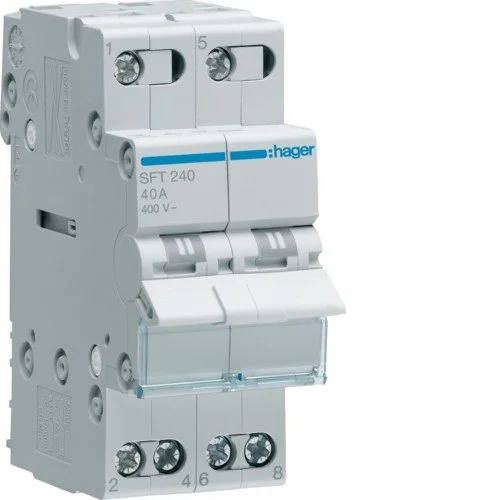

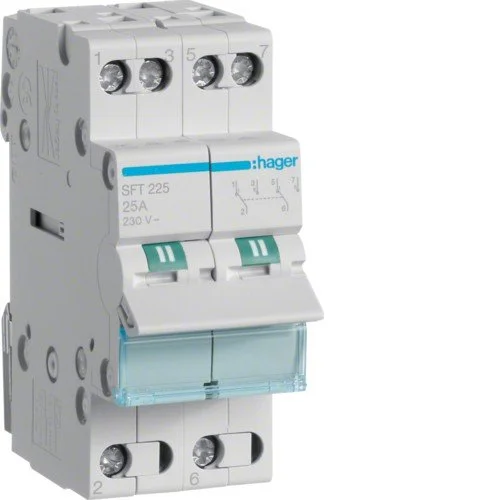

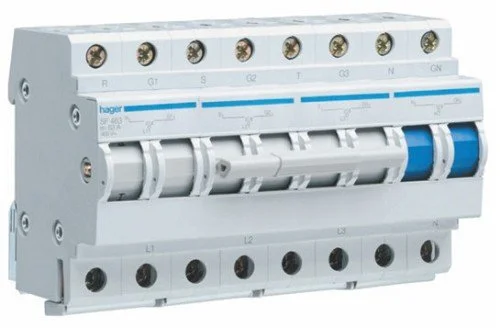

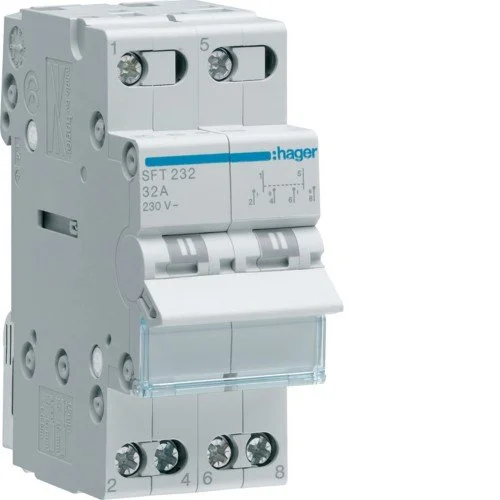

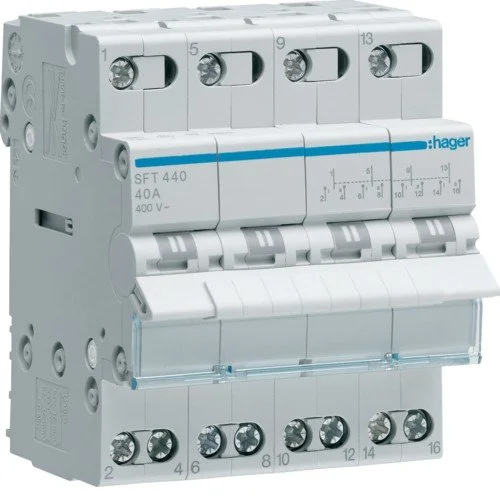

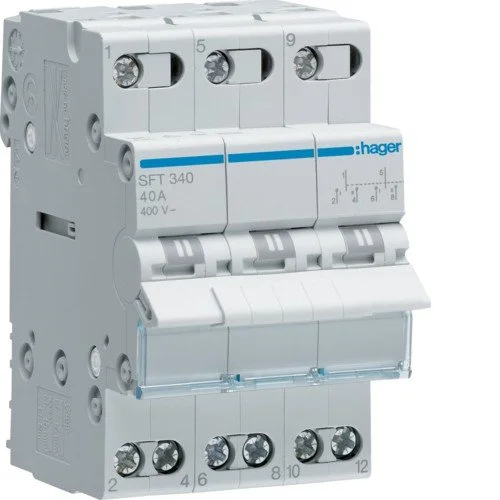

Переключатели нагрузки модульные — надёжное ручное резервирование питания

Модульный переключатель нагрузки — это коммутационный аппарат для ручного переключения электрической цепи между двумя независимыми источниками питания. В отличие от обычного выключателя нагрузки, он имеет три стабильных положения: «1» (основной ввод), «0» (отключено), «2» (резервный ввод) — обозначение 1-0-2. Эта конструктивная особенность делает устройство ключевым элементом ручных систем резервирования электроснабжения.

«Модульный» означает, что аппарат выполнен в стандартном форм-факторе для монтажа на DIN-рейку 35 мм. Это позволяет установить переключатель в любой распределительный щиток рядом с автоматическими выключателями, УЗО и счётчиками без дополнительных монтажных элементов.

Принцип работы: почему важно промежуточное «0»

Ключевая функция переключателя нагрузки — гарантированное размыкание контактов первого ввода до замыкания контактов второго. Принцип «break-before-make» исключает даже кратковременный параллельный режим работы двух источников. Параллельное подключение двух несинхронизированных источников (например, городская сеть + генератор) приводит к аварийным токам и повреждению оборудования.

Серия IS3 PRO от E.NEXT

Серия IS3 PRO — флагманские модульные переключатели нагрузки E.NEXT для бытового и коммерческого применения.

Технические характеристики IS3 PRO

• Номинальный ток: 40 А, 63 А, 125 А
• Полюсность: 1P, 2P, 3P, 4P
• Положения: 1-0-2
• Монтаж: DIN-рейка 35 мм
• Степень защиты: IP20
• Стандарт: IEC 60947-3

Где применяется IS3 PRO

• Квартира или дом + генератор. При отключении городской сети запускаете генератор, ждёте выхода на стабильные обороты и переводите рукоятку из «1» в «2».
• Коттедж + солнечные панели. Ручное переключение между сетью и инвертором.
• Офис или небольшое производство. Резервирование питания критичного оборудования.
• Медицинские и образовательные учреждения. Где перебои в электроснабжении недопустимы, но бюджет не предусматривает полноценного АВР.

Выбор по количеству полюсов

Выбор по номинальному току

• 40 А — для квартир с базовой нагрузкой до 8–9 кВт
• 63 А — для домов до 14 кВт
• 125 А — для больших коттеджей до 28 кВт: тепловые насосы, электрокотлы, EV-зарядки

Преимущества IS3 PRO

• Серебросодержащие контакты. Минимальное искрение, не окисляются, ресурс тысячи циклов.
• Самозатухающий термопластик. Класс горючести UL 94 V-0.
• Чёткий механизм фиксации. Три положения фиксируются с тактильным щелчком.
• Компактность. Минимум места в щитке.

Сравнение IS3 PRO с устройствами АВР

Монтаж и подключение

IS3 PRO устанавливается на DIN-рейку 35 мм без инструмента. Клеммы L1 — основной источник, L2 — резервный, T — нагрузка. Перед каждым вводом обязательно устанавливайте автоматический выключатель соответствующего номинала.

Сертификация

IS3 PRO соответствует IEC 60947-3, имеет знак CE и декларацию соответствия Директиве ЕС 2014/35/EU. Производство E.NEXT проходит регулярный аудит качества контактных характеристик и механического ресурса.

Часто задаваемые вопросы

Можно ли оставить переключатель в «0»?

Да. Положение «0» — полное отключение нагрузки от обоих вводов. Используется как аварийное отключение или для техобслуживания.

Нужен ли защитный автомат перед переключателем?

Да. IS3 PRO — переключатель нагрузки, но не защита от токов КЗ. Перед каждым вводом устанавливайте автоматический выключатель.

Как долго длится переключение?

Механически — доли секунды. С учётом запуска генератора и выхода на обороты — 2–7 минут перерыва в питании. Для критичного оборудования используйте ИБП или автоматический АВР.

Как часто нужно обслуживать переключатель?

IS3 PRO рассчитан на тысячи механических циклов без обслуживания. Рекомендуется ежегодная проверка затяжки клемм при плановом ТО электроустановки.

Особенности выбора переключателя нагрузки под конкретную задачу

При выборе модульного переключателя нагрузки важно учитывать не только номинальный ток и полюсность, но и характер нагрузки, частоту переключений и требования безопасности.

Активная и индуктивная нагрузка

Активная нагрузка (освещение, нагреватели) наиболее щадящая для контактов. Индуктивная нагрузка (электродвигатели, трансформаторы) при включении даёт пусковой ток в 5–10 раз выше номинального. IS3 PRO относится к категории применения AC-23A (переключение двигательных нагрузок), что подтверждает его способность коммутировать такие режимы.

Частота переключений

Если переключение между сетью и генератором происходит редко (несколько раз в месяц) — IS3 PRO раскрывает свой ресурс на десятки лет. Для объектов с ежедневными переключениями рассмотрите автоматический АВР — он рассчитан на значительно большее количество циклов.

Однофазный ввод от генератора

Если ваш генератор однофазный (230 В), а ввод от сети трёхфазный (400 В), для резервирования критичных однофазных нагрузок используйте 1P или 2P переключатель на выделенной линии, а не на главном вводе.

Схема ручного АВР на базе IS3 PRO

1. Вводной автоматический выключатель сети → ввод L1 переключателя
2. Выход генератора → вводной АВ генератора → ввод L2 переключателя
3. Выход T переключателя → главная шина нагрузки щитка

Алгоритм при отключении сети: отключите несущественные нагрузки → запустите генератор, дайте прогреться 1–2 минуты → переведите рукоятку из «1» в «0» → подождите 2–3 секунды → переведите из «0» в «2». При восстановлении сети — обратная последовательность.

Нормативная база

Установка устройств ручного резервирования регулируется ПУЭ, ДСТУ IEC 60947-3 и Правилами технической безопасности при эксплуатации электроустановок потребителей. Подключение выполняет квалифицированный электрик с соответствующим допуском при полностью обесточенной установке.

IS3 PRO и подготовка к длительным отключениям

IS3 PRO является центральным элементом базового комплекта резервного питания:

• IS3 PRO — коммутационный центр системы
• Дизельный или бензиновый генератор соответствующей мощности
• Автоматический выключатель на выходе генератора
• ИБП для чувствительного оборудования (компьютеры, роутеры, медоборудование)
• LED-освещение с низким потреблением для экономии ресурса генератора

Для автоматизации перехода между источниками без участия человека замените IS3 PRO на устройство АВР серии e.pro.ats или e.industrial.ats.

Доставка и гарантия

Переключатели нагрузки IS3 PRO E.NEXT доступны к немедленной отгрузке со склада. Гарантийный срок — 24 месяца с даты продажи. Производитель E.NEXT осуществляет гарантийную замену в случае производственных дефектов. Для подбора нужной позиции или консультации по схемам подключения обращайтесь к нашим специалистам.

Технические характеристики IS3 PRO: подробный разбор

Знание технических параметров переключателя нагрузки помогает сделать правильный выбор и грамотно спроектировать схему резервирования. Рассмотрим ключевые характеристики серии IS3 PRO подробнее.

Номинальный ток и максимально допустимый ток

Номинальный ток IS3 PRO — это ток, при котором переключатель работает бесконечно долго без превышения допустимой температуры. Максимально допустимый ток (1,25 × Ie) допускается для кратковременных перегрузок, но не для постоянного режима. При выборе переключателя суммируйте токи всех нагрузок в момент максимального спроса и добавляйте 15–20% запас.

Механический и электрический ресурс

Механический ресурс — количество переключений без нагрузки. Электрический ресурс — количество переключений под номинальной нагрузкой (значительно меньше механического из-за износа контактов при гашении дуги). Для бытовых объектов с переключением несколько раз в неделю электрического ресурса IS3 PRO хватит на десятки лет. Для ежедневных или более частых переключений рекомендуется АВР на контакторной базе.

Диапазон рабочих температур

IS3 PRO работоспособен при температурах от -25°C до +55°C. Важно: при температурах выше +40°C допустимый ток снижается согласно паспортной кривой снижения нагрузки (derating). Установка переключателя в шкафах без вентиляции, нагревающихся летом до +50°C и выше, требует учёта этого фактора при выборе номинала.

Сравнение переключателей нагрузки E.NEXT: как выбрать нужную модель

Как заказать и получить переключатель нагрузки

Выберите нужную модель по каталожному номеру, добавьте в корзину и оформите заказ онлайн. Доставка по всей Украине курьерской службой или Новой Почтой. Самовывоз из нашего склада. Оплата наложенным платежом, картой или по счёту для юридических лиц. Гарантийный срок 24 месяца. При возникновении вопросов по монтажу или подбору — наши технические специалисты готовы помочь в рабочее время.
