Переключатели кулачковые (пакетные)

Переключатели кулачковые (пакетные) — это электромеханические коммутационные устройства, предназначенные для ручного переключения электрических цепей силовых и управляющих сетей. Благодаря компактному корпусу, надёжной конструкции и широкому диапазону исполнений эти устройства уже более ста лет остаются незаменимым элементом промышленных щитов управления, распределительных панелей и силовых установок по всему миру.

Принцип действия кулачкового переключателя основан на вращении кулачкового вала, который при повороте рукоятки последовательно замыкает и размыкает контактные пары в заданной последовательности. В зависимости от числа положений и коммутационной схемы одно устройство способно заменить несколько обычных выключателей или переключателей, что существенно упрощает монтаж и обслуживание оборудования.

Конструкция и принцип работы

Основу переключателя составляют неподвижный корпус с контактными элементами и подвижный кулачковый вал с профилированными кулачками. При повороте рукоятки кулачки нажимают на контактные мостики, замыкая или размыкая соответствующие цепи. Контакты изготавливаются из серебряных или серебросодержащих сплавов, что обеспечивает низкое переходное сопротивление и длительный ресурс без подгорания.

Корпус устройства изготавливается из термостойкого и негорючего пластика или металла (для специальных исполнений). Рукоятка может быть без фиксации (возвращается в исходное положение пружиной) или с фиксацией в каждом положении, что удобно для длительных режимов работы. Степень защиты в зависимости от исполнения составляет от IP40 до IP65, что позволяет применять приборы во влажных, пыльных и химически агрессивных средах.

Типы и исполнения кулачковых переключателей

Современный рынок предлагает широкий ассортимент кулачковых переключателей, отличающихся функциональным назначением, числом положений, количеством полюсов и вариантом монтажа:

• Однополюсные и многополюсные — для коммутации одной или нескольких независимых фаз или цепей одновременно.

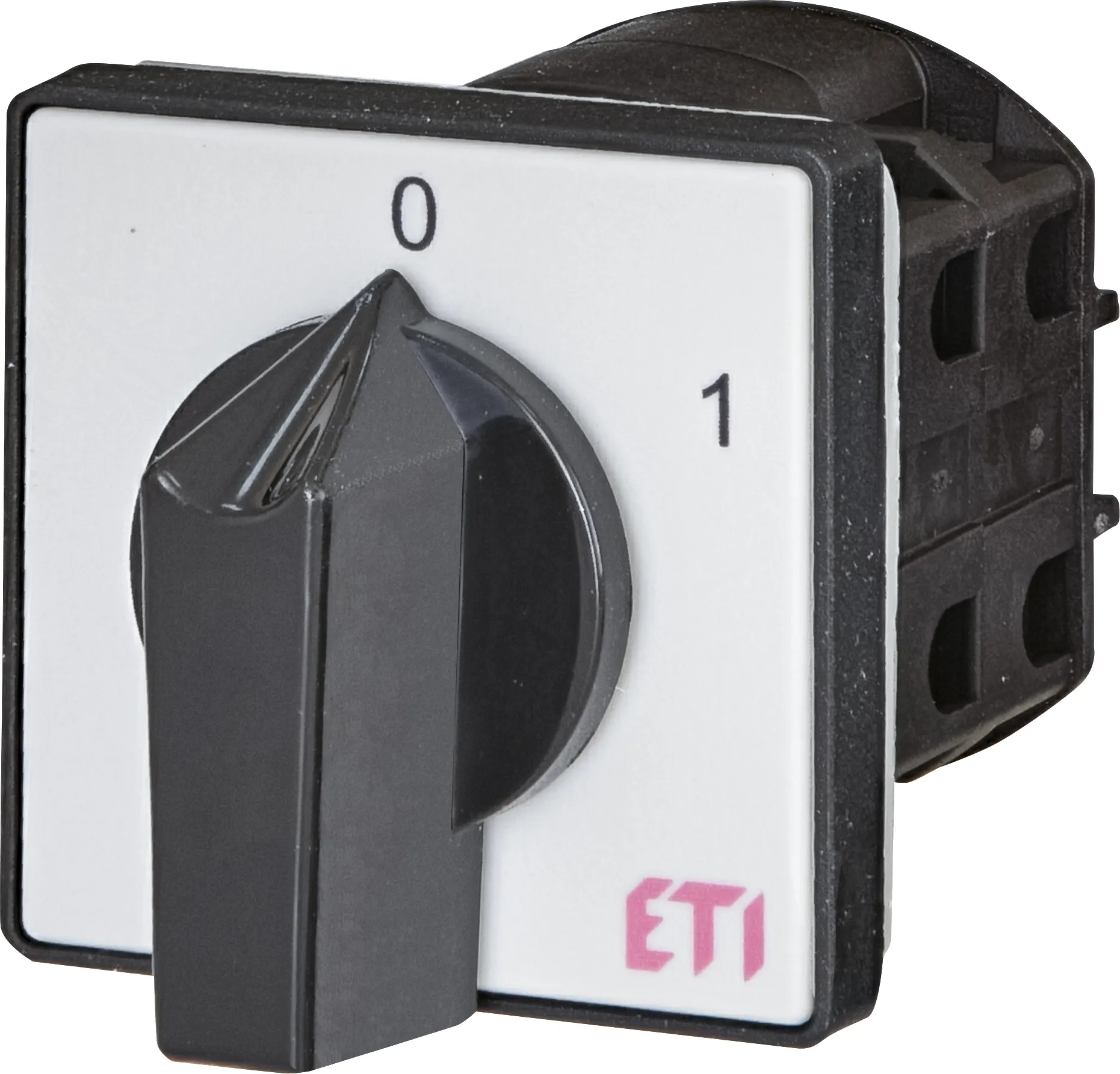

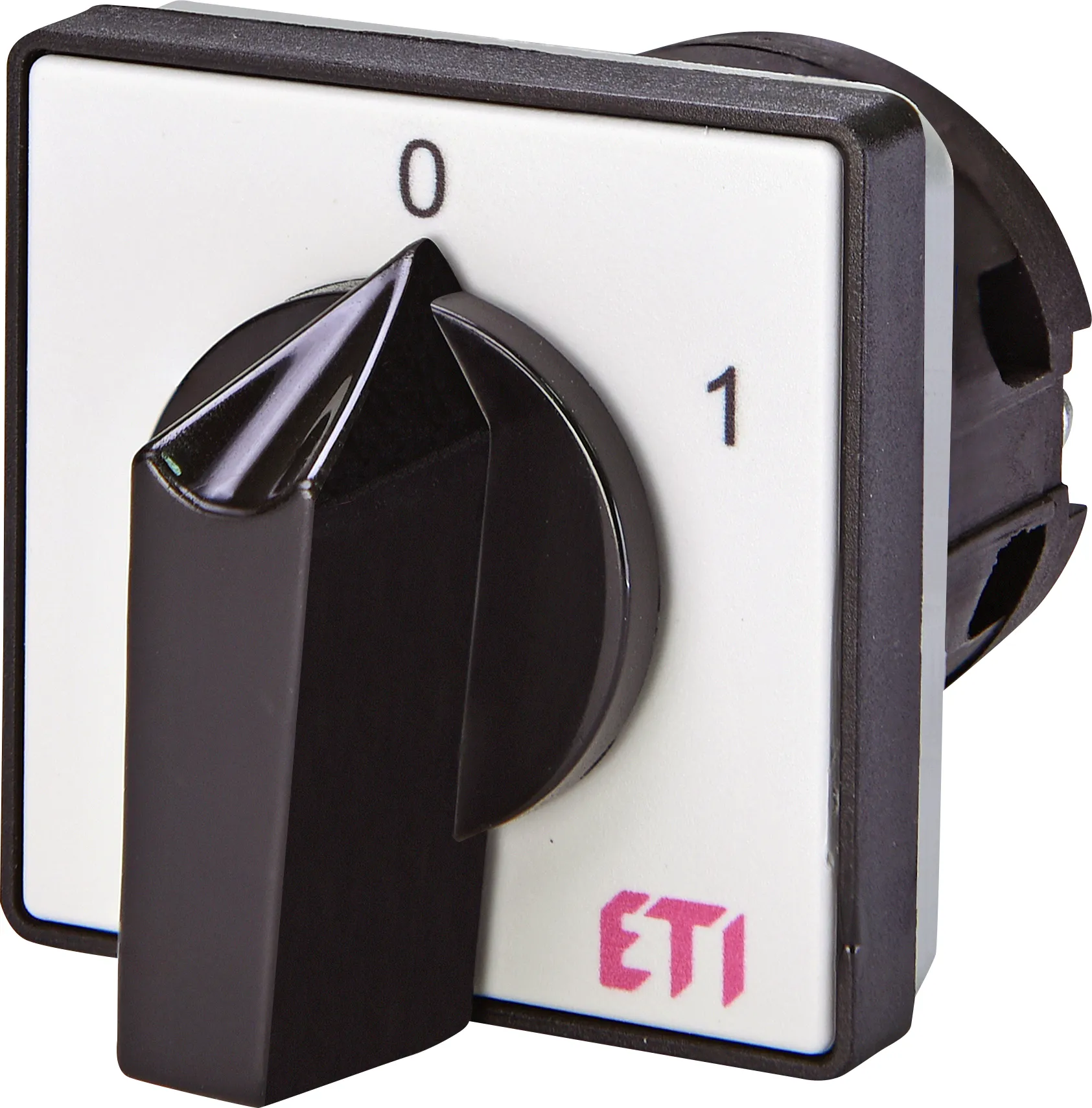

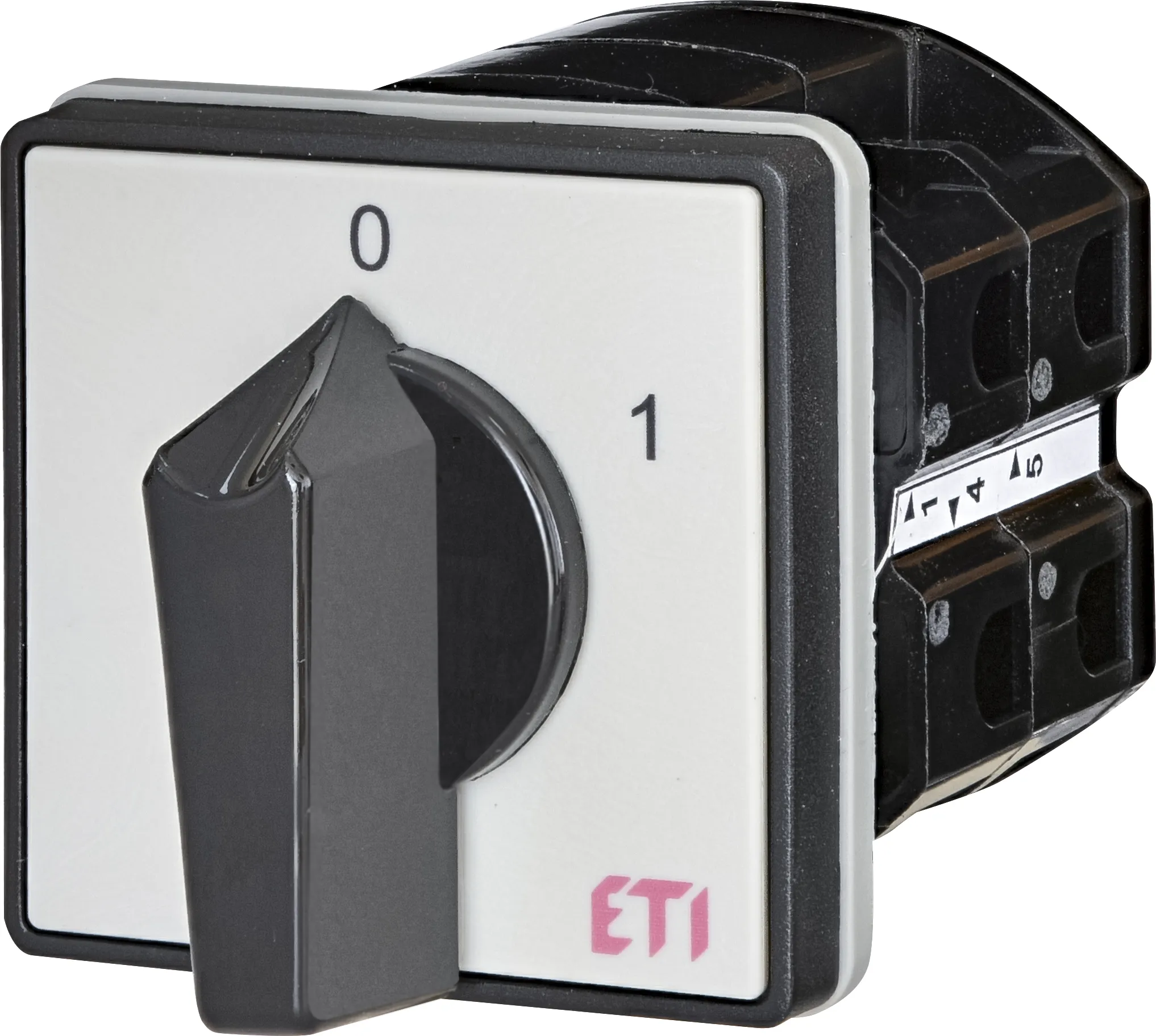

• Двухпозиционные (0–1) — простейший вариант для включения/отключения одной цепи.

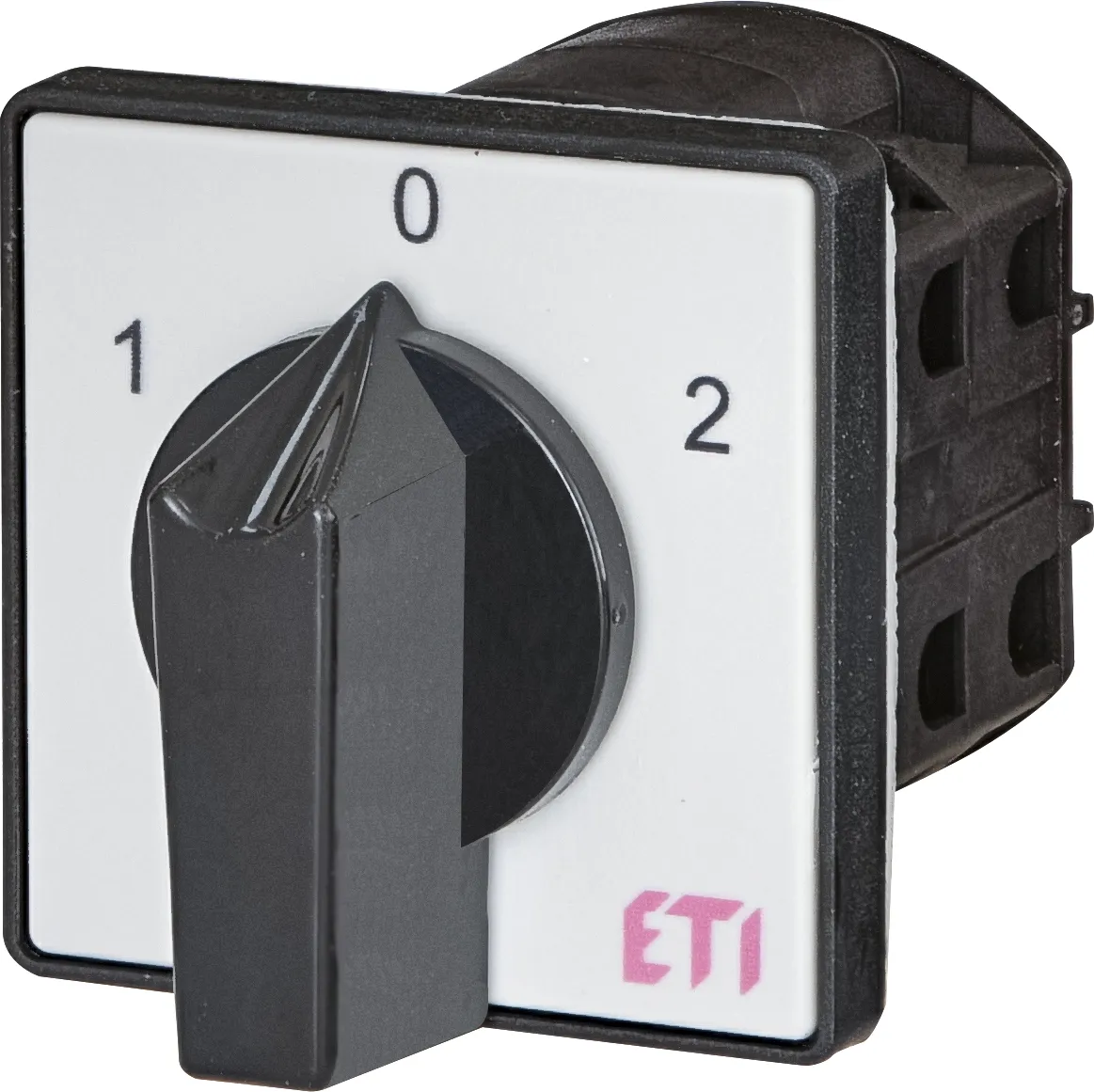

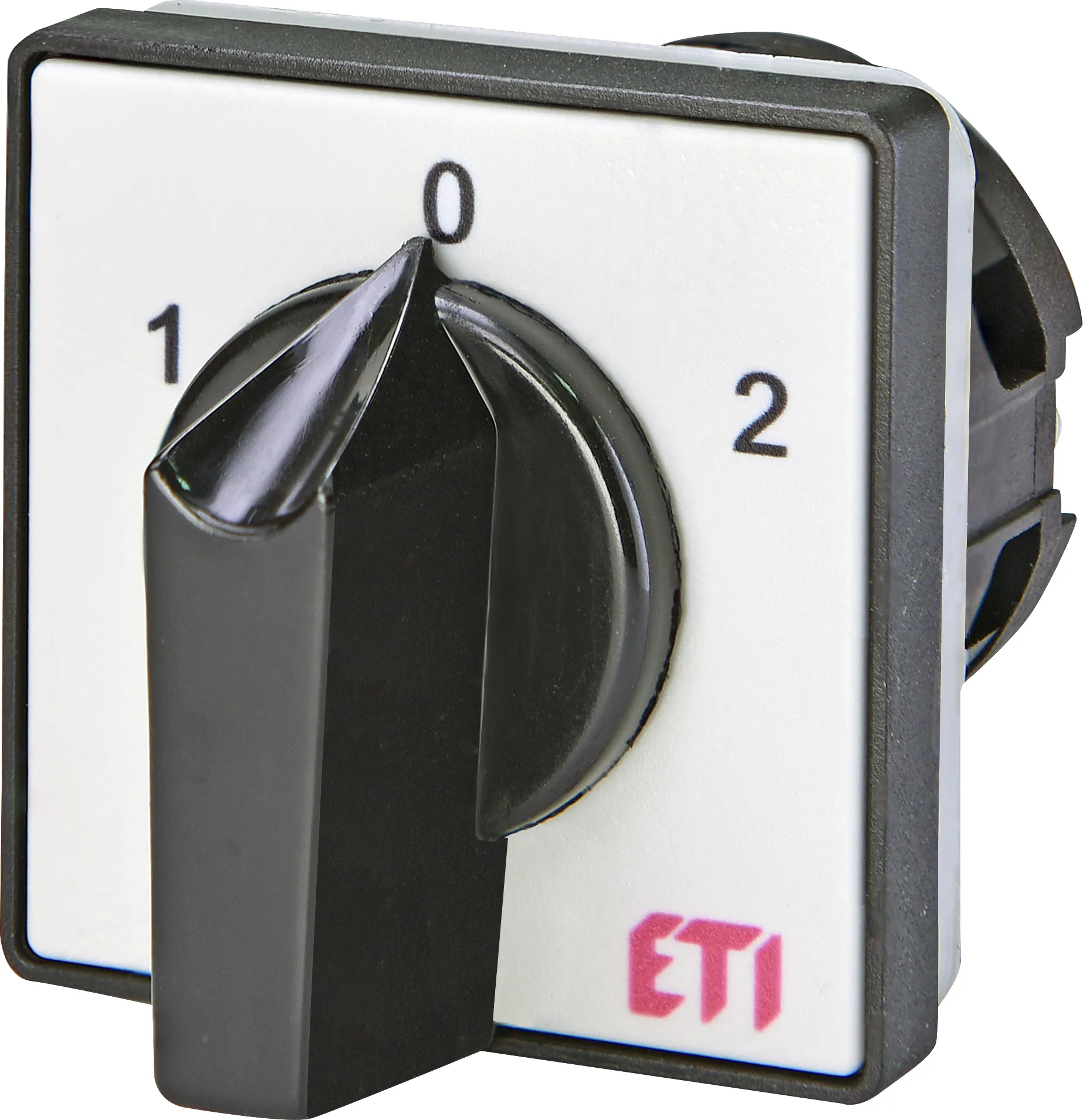

• Трёхпозиционные (1–0–2) — для реверсивного пуска двигателей: лево–стоп–право.
• Многопозиционные — от 4 до 12 положений, применяются в системах измерения, регулирования и переключения источников питания.
• Переключатели «звезда–треугольник» — для плавного пуска асинхронных электродвигателей.

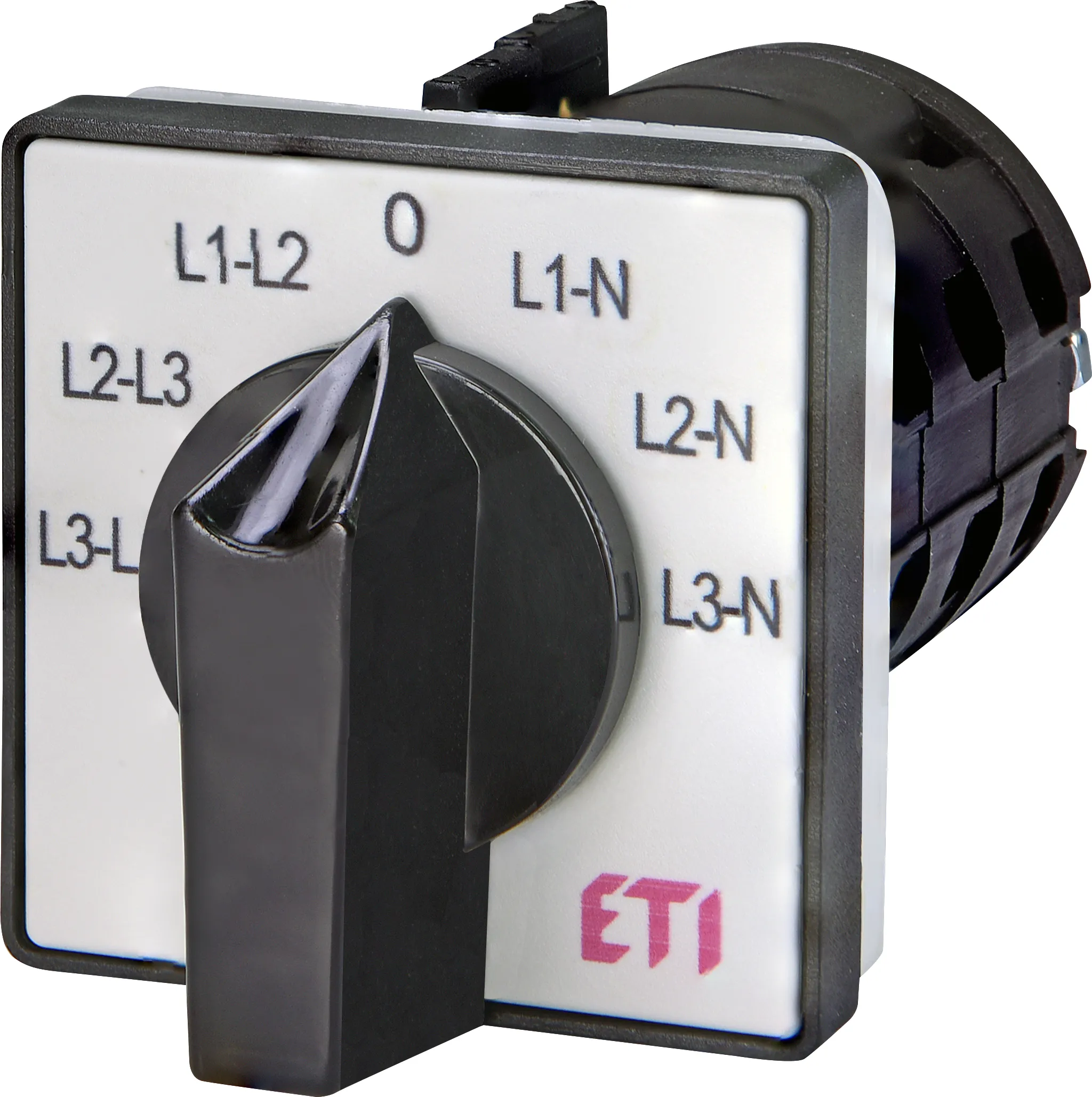

• Переключатели вольтметра и амперметра — для подключения измерительных приборов к различным фазам или секциям.
• Переключатели АВ–0–С — для выбора основного или резервного источника питания.
• Переключатели «место–0–дистанция» — для выбора режима управления: с места или от дистанционной системы.

Преимущества кулачковых переключателей

• Высокая надёжность — механический ресурс более 1 000 000 операций без замены контактов, благодаря серебросодержащим контактным материалам и качественным пружинам.

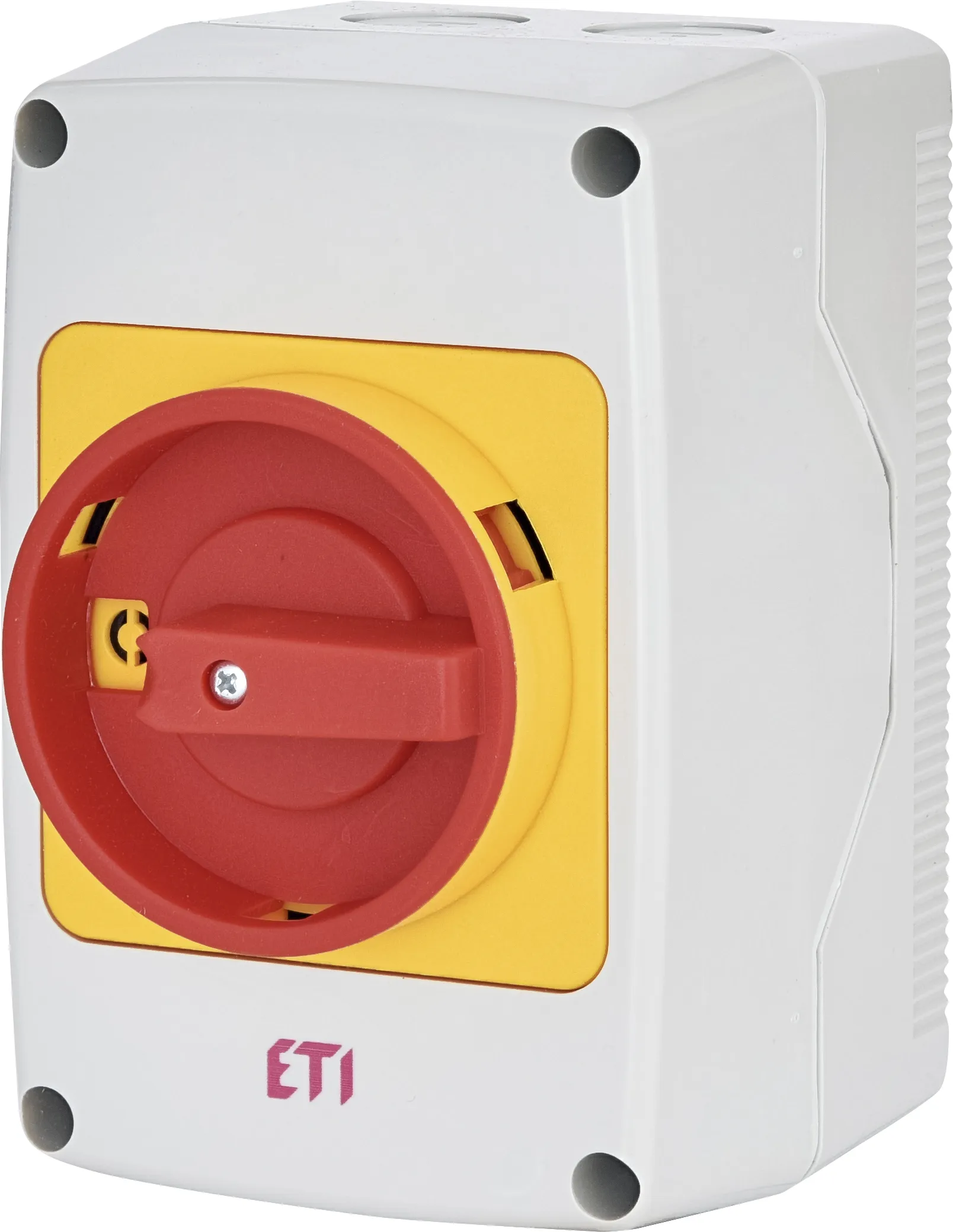

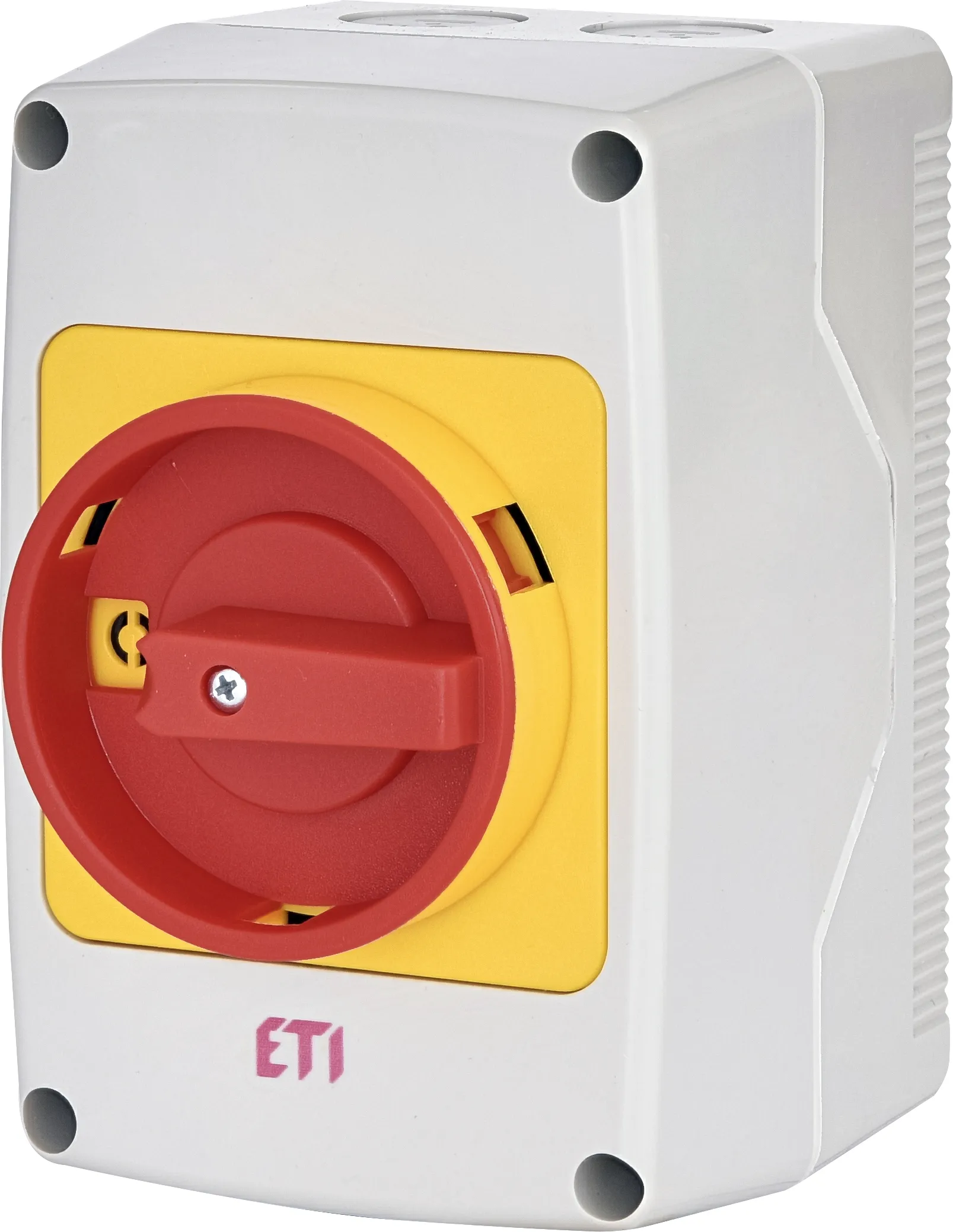

• Защищённая конструкция — степень защиты до IP65 обеспечивает безопасную работу в условиях повышенной влажности, пыли и вибраций.
• Широкий диапазон токов — от 16 А до 125 А, что позволяет применять их в разнообразных силовых и управляющих цепях.
• Компактные габариты — небольшой размер корпуса позволяет устанавливать несколько устройств рядом, оптимизируя пространство в щите.
• Простая и понятная коммутация — положение рукоятки наглядно показывает состояние цепи, что облегчает обслуживание и устранение неисправностей.
• Монтаж на передней панели — крепление осуществляется через отверстие в двери щита, рукоятка остаётся снаружи, что обеспечивает удобный доступ оператора без открытия шкафа.

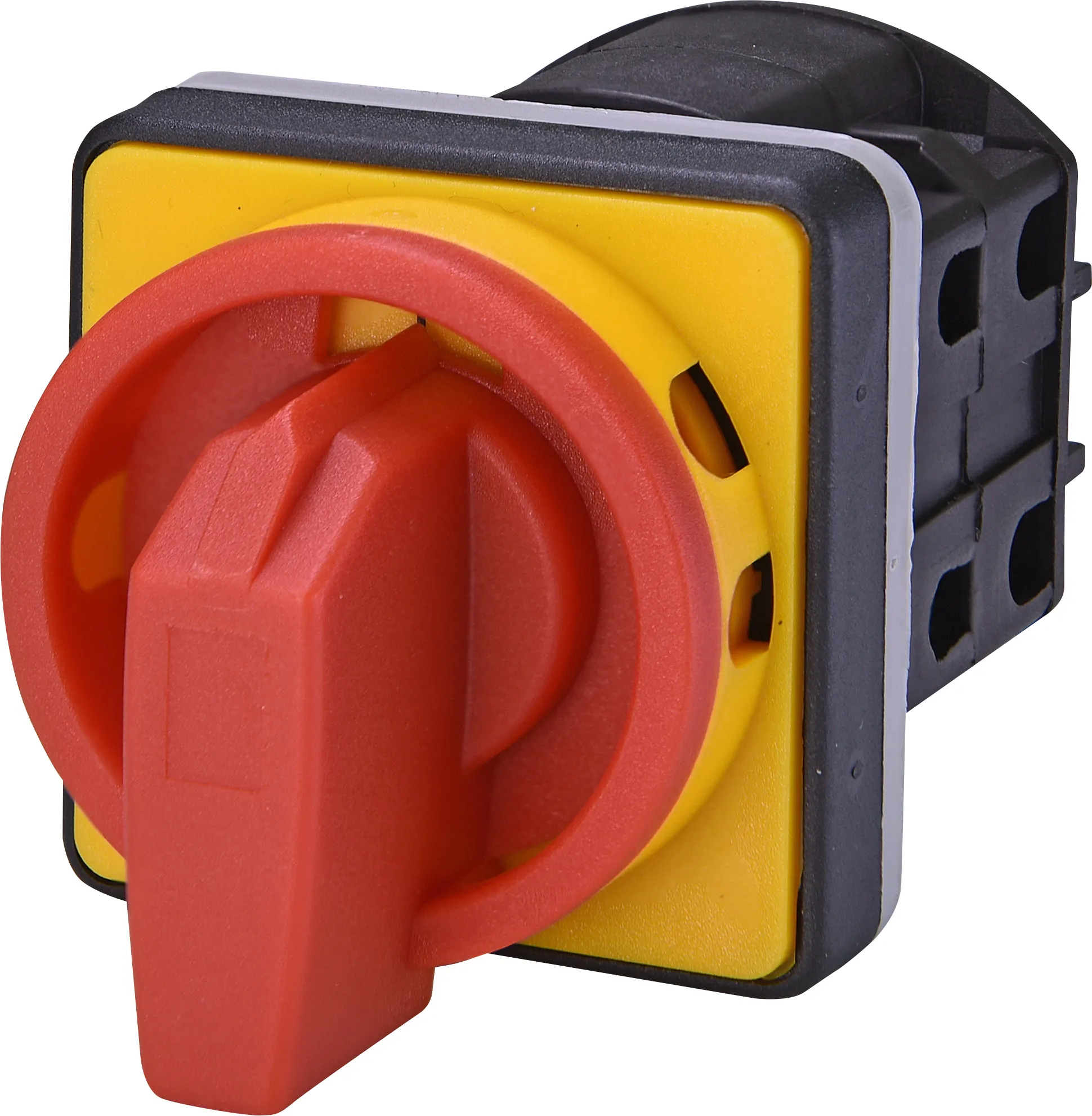

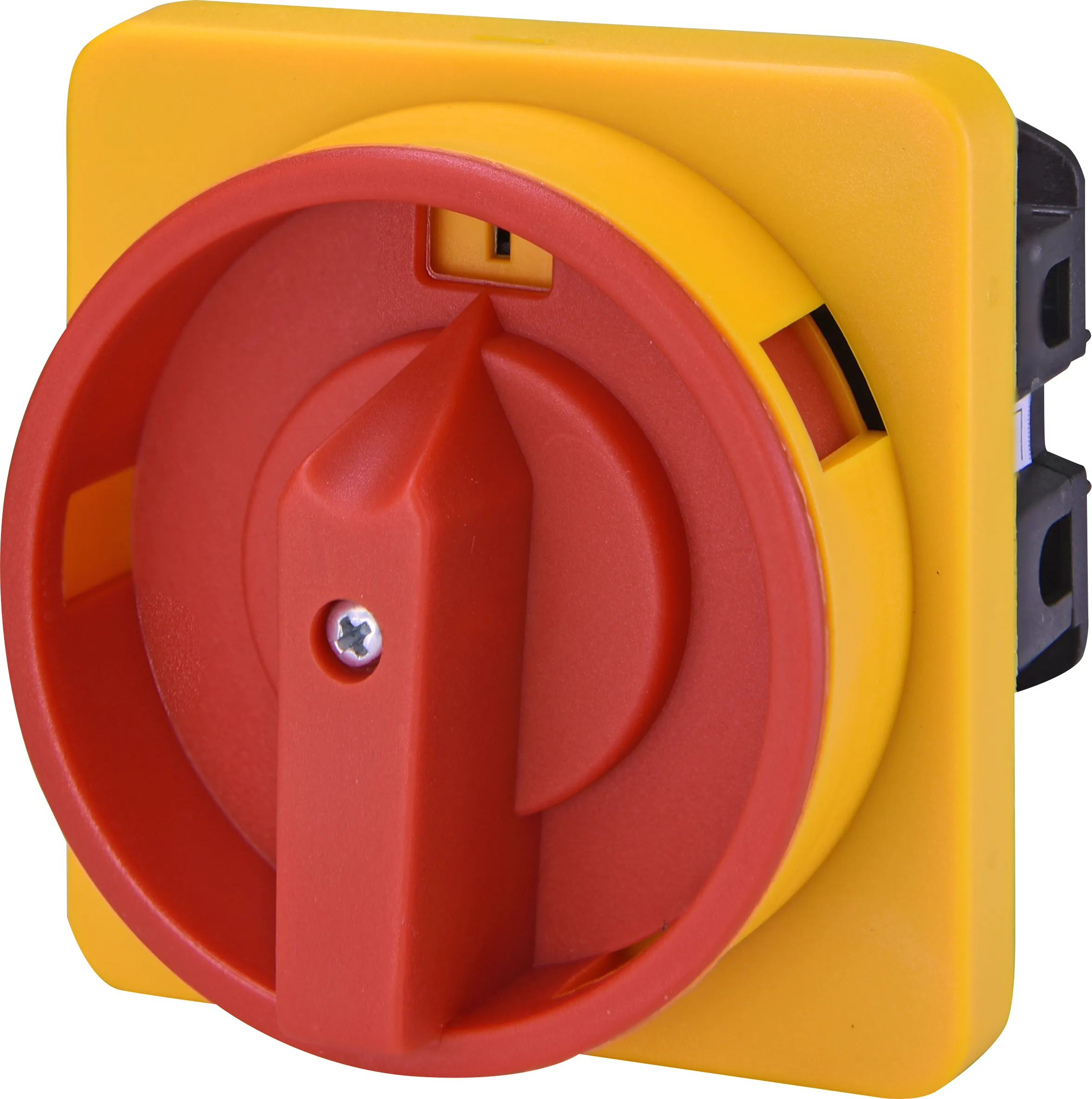

• Возможность блокировки — некоторые модели оснащены замком для предотвращения несанкционированного переключения.
• Широкий выбор схем переключения — с единым кулачковым валом реализуется практически любая схема последовательной или параллельной коммутации.

Отрасли и сферы применения

Кулачковые переключатели применяются практически во всех отраслях промышленности и инфраструктуры, где необходимо надёжное ручное или полуавтоматическое управление силовыми и управляющими электрическими цепями:

• Машиностроение и станкостроение — управление пуском, остановкой и реверсом электродвигателей станков, конвейеров и подъёмников.
• Металлургия и горнодобывающая промышленность — коммутация силовых цепей в тяжёлых условиях: вибрация, пыль, высокая температура.
• Химическая и нефтехимическая промышленность — переключатели во взрывозащищённом исполнении для безопасной работы во взрывоопасных зонах.
• Энергетика и электроснабжение — переключение секций шин, выбор источников питания, подключение измерительных трансформаторов.
• Насосные и компрессорные станции — пуск и реверс насосов, выбор режима работы агрегатов.
• Крановое и подъёмно-транспортное оборудование — управление движением мостовых, козловых и башенных кранов.
• Судостроение и морские платформы — переключатели с повышенной степенью защиты для работы в морских условиях.
• АПК и пищевая промышленность — нержавеющие или пищевые исполнения для гигиенических сред.
• Строительная техника — управление бетоносмесителями, бетононасосами, подъёмными механизмами.

Как правильно выбрать кулачковый переключатель

При выборе переключателя необходимо учитывать несколько ключевых параметров:

• Номинальный ток — должен соответствовать максимальному току нагрузки цепи с учётом коэффициента запаса 1,25–1,5.
• Количество полюсов — определяется числом независимых цепей, коммутируемых одновременно (1, 2, 3, 4 полюса).
• Количество положений и схема коммутации — выбирается исходя из функции устройства: пуск, реверс, выбор фазы, переключение источника и т.д.
• Степень защиты (IP) — для закрытых щитов в чистых помещениях достаточно IP40, для влажных или пыльных сред необходим IP54–IP65.
• Материал корпуса — стандартный пластиковый корпус для большинства применений, металлический — для повышенной механической прочности.
• Наличие блокировки — замок или ключ в некоторых моделях предотвращает несанкционированное переключение.
• Соответствие стандартам — выбирайте продукцию от производителей с соответствующими сертификатами (IEC, UL, CE).

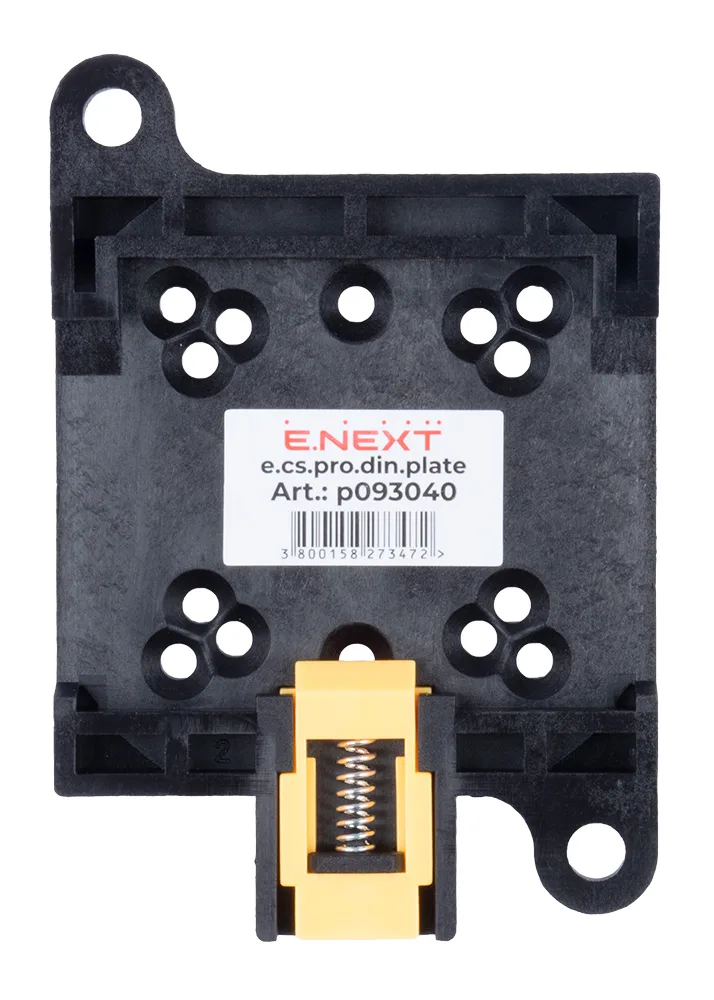

Монтаж и обслуживание

Кулачковые переключатели монтируются в фронтальной панели шкафа или пульта управления. Вырезается монтажное отверстие стандартного размера (как правило, квадратное или круглое), устройство вставляется изнутри и фиксируется монтажной рамкой или гайкой. Подключение проводов осуществляется через зажимные клеммы на тыльной части корпуса. Для обеспечения правильного подключения необходимо строго соблюдать схему соединений, приведённую в технической документации производителя.

Обслуживание сводится к регулярному осмотру: проверке состояния контактов на отсутствие нагара и механических повреждений, проверке затяжки соединений и состояния уплотнений (для защищённых исполнений). При необходимости заменяются контактные блоки, которые у большинства производителей являются стандартными модулями, легко демонтируемыми.
