Кабель бронированный АВБбШв (нг-нгд)

Кабель АВБбШв — силовой бронированный кабель с алюминиевыми жилами и стальной ленточной бронёй. Применяется для прокладки в земле (траншеях), шахтах, тоннелях и на открытом воздухе при напряжении 660 В – 6 кВ, частота 50 Гц.

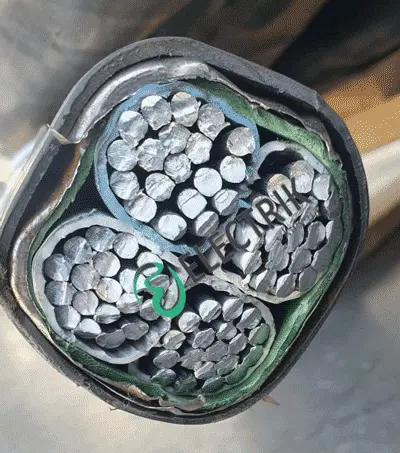

Конструкция кабеля АВБбШв

• алюминиевые токопроводящие жилы;
• ПВХ-изоляция жил с цветовой маркировкой;
• оцинкованная стальная лента в роли бронирования;
• наружная шланговая оболочка из ПВХ.

Модификации

АВБбШвнг — не распространяет горение при групповой прокладке.
АВБбШвнг-LS — пониженное дымо- и газовыделение.
АВБбШвнг-HF — безгалогенная оболочка.

Технические характеристики

• количество жил: 1–5;
• сечения: от 16 до 240 мм²;
• рабочее напряжение: 660 В – 6 кВ;
• температура эксплуатации: от −50 до +50 °C;
• минимальный радиус изгиба: 7,5 × D.

Применение

Кабель АВБбШв прокладывают для подключения стационарных установок, промышленных объектов, трансформаторных подстанций и жилых домов. Подходит для влажных помещений, химических производств и открытых площадок.
