Цоколь ЩМП-60.30

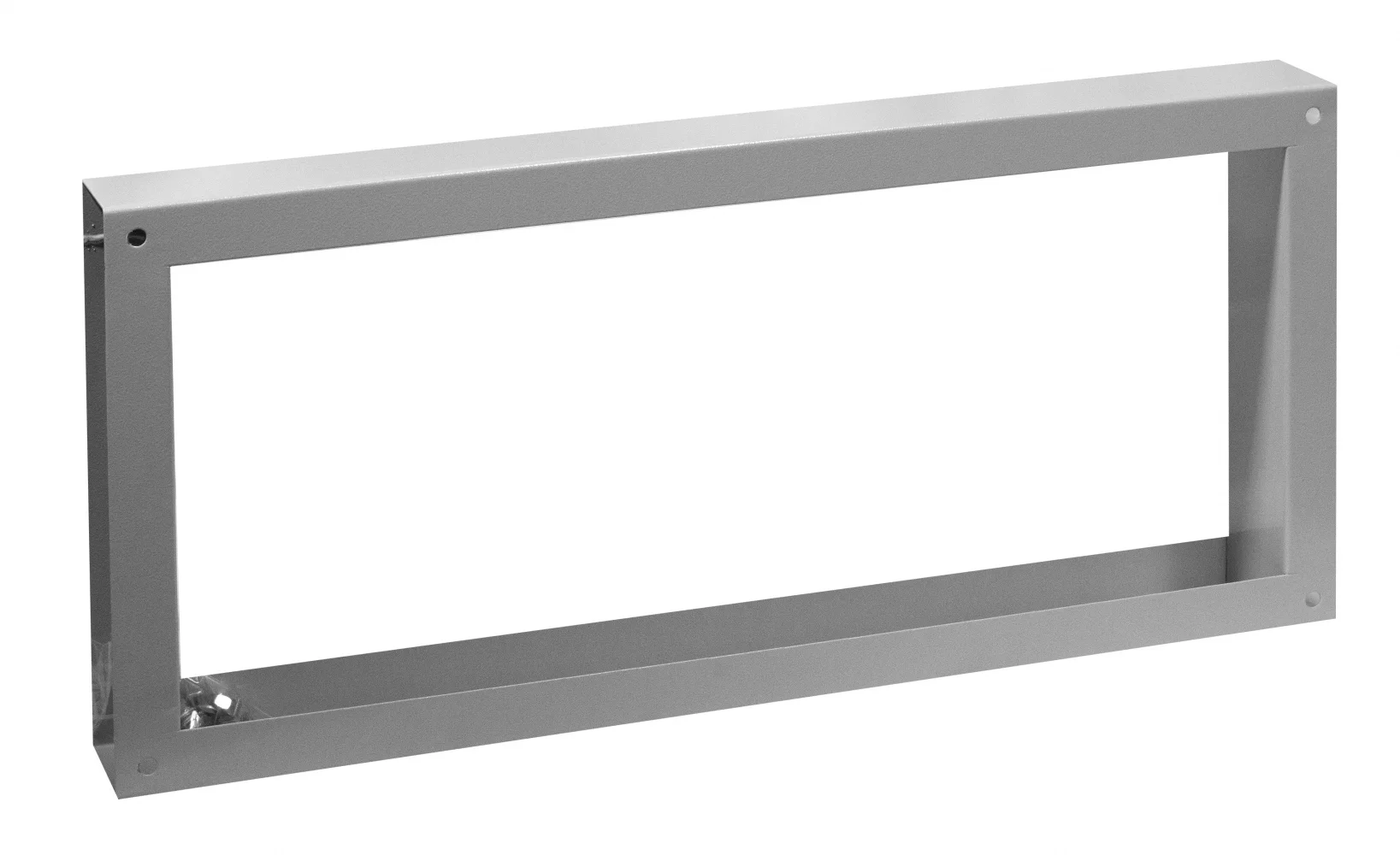

Цоколь ЩМП-60.30 от VAGO PRO — металлический цоколь для напольного монтажа крупногабаритных щитов ЩМП «без дна» размером 600х300 мм. Устанавливается под корпус щита, поднимает его на необходимую высоту от пола и обеспечивает ввод кабелей снизу через открытое пространство цоколя. Изготовлен из стального листа с порошковым окрашиванием RAL 9016.

Назначение и применение

Щиты ЩМП «без дна» не имеют нижней стенки — это исполнение специально предусмотрено для напольного монтажа, где кабели большого сечения заводятся снизу через кабельный канал в полу или непосредственно из-под пола. Цоколь выполняет несколько функций:

• Поднимает корпус щита на высоту цоколя, обеспечивая удобный ввод кабелей снизу;
• Является опорой и рамой крепления щита к полу;
• Закрывает нижний периметр щита от механических повреждений и несанкционированного доступа;
• Позволяет прокладывать кабели большого сечения (питающие кабели 3×95 мм² и более) без резких изгибов.

Технические характеристики

Комплектация

• Цоколь сварной металлический — 1 шт.
• Крепёжный комплект (анкеры или болты к полу) — 1 компл.
• Паспорт — 1 шт.

Монтаж

Установите цоколь на пол и выровняйте по уровню. Закрепите к полу через монтажные отверстия в нижнем профиле цоколя (анкерные болты M10). Установите корпус щита ЩМП сверху на цоколь и скрутите между собой болтами через предусмотренные соединительные отверстия. Проверьте вертикальность корпуса. После монтажа заведите кабели снизу через пространство цоколя и подключите к аппаратам защиты внутри щита.
