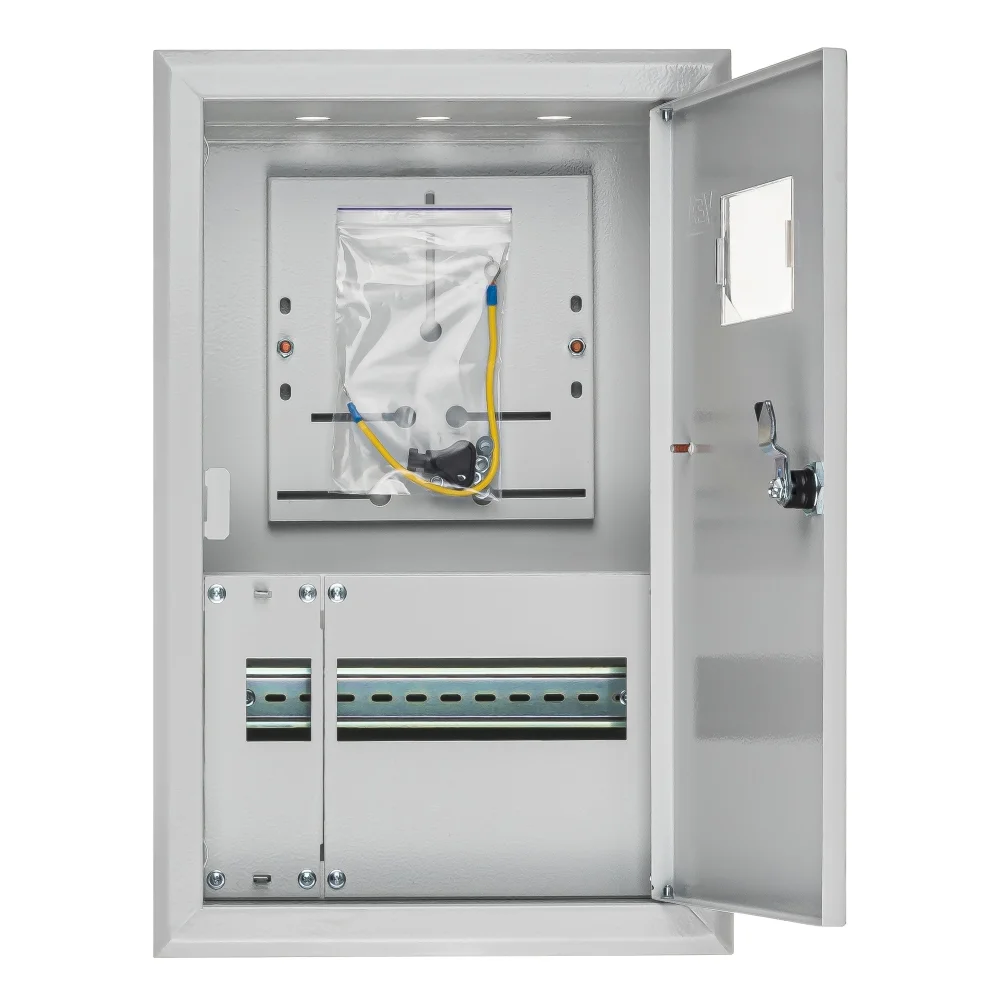

Корпус металлический ЩОРв-1/12 IP31 PRO

Корпус металлический встраиваемый ЩОРв-1/12 IP31 PRO от VAGO — учётно-распределительный щит для скрытого монтажа в нишу стены. Предназначен для размещения однофазного счётчика электроэнергии и автоматических выключателей групповых линий. В щите предусмотрена секция для пломбируемого счётчика (одна секция) и 12 модулей на DIN-рейке 35 мм для автоматов защиты. Щит позволяет организовать полноценный узел учёта и защиты в одном скрытом корпусе.

Где используется

ЩОРв предназначен для объектов, где счётчик и распределительный щит должны находиться в одном месте и быть скрыты в стене. Типичные места установки:

• Частные дома и коттеджи — ввод электрики в дом: счётчик, вводной автомат и групповые линии в одном встроенном щите;
• Квартиры при реконструкции — когда нет отдельного счётчика в подъезде или его переносят внутрь квартиры;
• Дачи и садовые дома — компактное решение для небольших объектов с небольшим количеством групп;
• Офисные помещения — арендуемые площади с собственным учётом электроэнергии и небольшим количеством групп;
• Гаражи и хозяйственные постройки — ввод и защита сети в одном щите при встроенном монтаже в стену.

Конструктивные особенности

• Секция для однофазного счётчика — отделена и рассчитана под стандартный счётчик; секция счётчика опломбируется представителем энергоснабжающей компании отдельно от зоны автоматов защиты;
• 12 модулей на DIN-рейке 35 мм — для автоматических выключателей, УЗО и дифференциальных автоматов групповых линий;
• Конструкция для встроенного монтажа — корпус устанавливается в нишу глубиной согласно размерам 505х325х122 мм; декоративная рамка закрывает зазор между корпусом и стеной;
• Металлический корпус с порошковым окрашиванием — прочный, долговечный, не деформируется от тепловыделения аппаратов;
• Металлический замок с ключом — зона автоматов защиты закрыта от несанкционированного доступа;
• Степень защиты IP31 — подходит для сухих закрытых помещений, соответствует ГОСТ IEC 62208;
• Подготовленные кабельные вводы — заглушки сверху и снизу для ввода питающего кабеля и кабелей групповых линий.

Технические характеристики

Комплектация

• Корпус с дверцей, замком и ключом — 1 шт.
• DIN-рейка 35 мм — в комплекте
• Декоративная рамка — 1 шт.
• Паспорт изделия — 1 шт.

Монтаж и обслуживание

Выполните нишу в стене в соответствии с размерами 505х325х122 мм с запасом 10–15 мм по периметру. Введите питающий кабель от ввода дома или счётчика в верхней части через заглушку. Установите счётчик в соответствующую секцию и подключите его к вводному автомату — эту секцию закрывает представитель энергокомпании после установки пломбы. Подключите автоматы защиты групповых линий в секции DIN-рейки. Выполните заземление корпуса (проводник РЕ). Корпус зафиксируйте в нише, установите декоративную рамку.
