Корпус металлический ЩРн-72 IP54 PRO з двома дверима

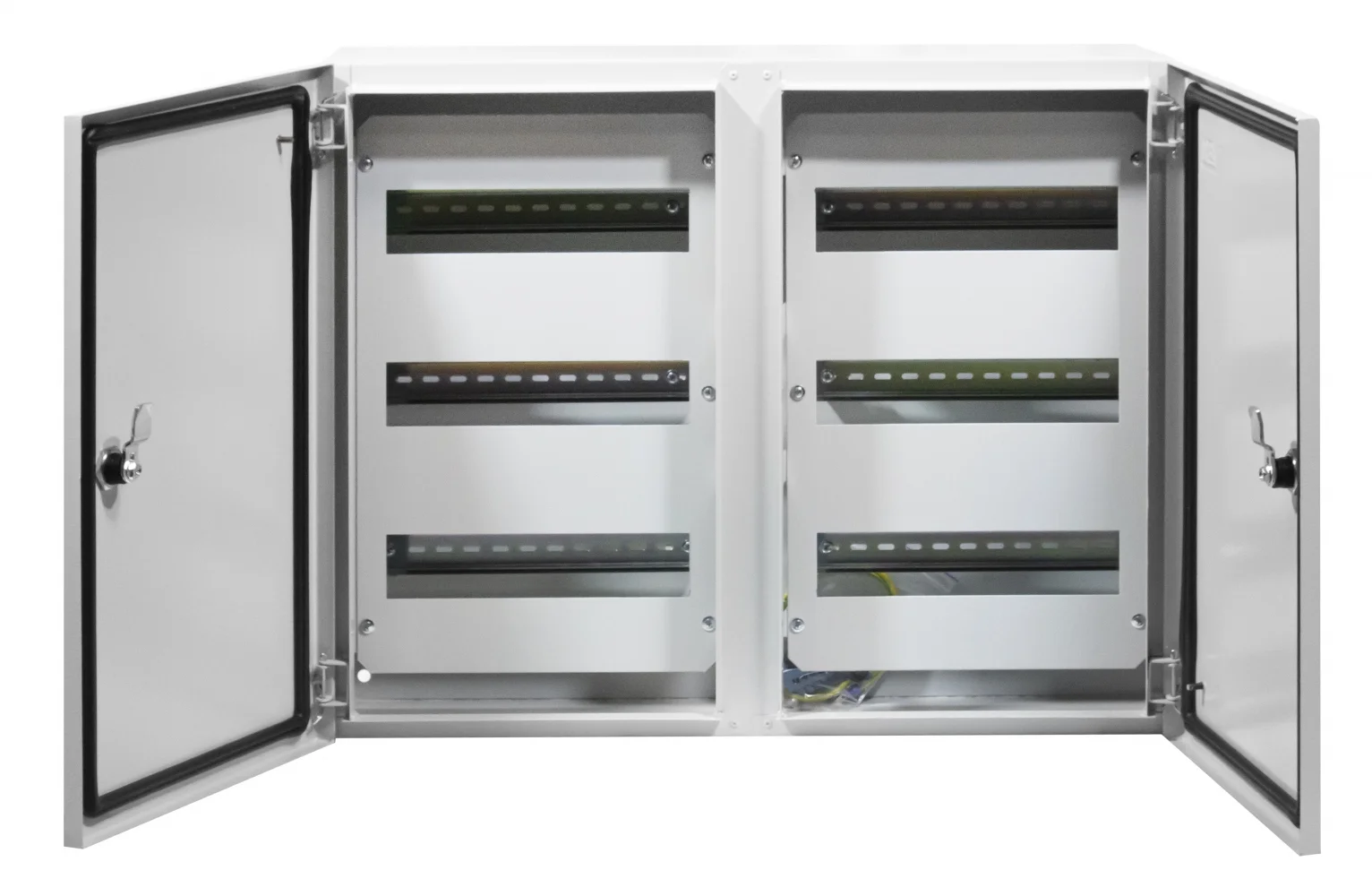

Корпус металлический навесной ЩРн-72 з двома дверима IP54 PRO от VAGO — распределительный щит на 72 модулей для монтажа автоматических выключателей, УЗО и других защитных аппаратов на DIN-рейке 35 мм. Рассчитан на электрику крупного коммерческого или промышленного объекта с разветвлённой системой групповых линий. Сплошной уплотнитель по периметру дверцы обеспечивает степень защиты IP54 — полную защиту от пыли и стойкость к брызгам жидкости. Это позволяет устанавливать щит во влажных помещениях, гаражах и под открытым небом. Изготовлен из стального листа с порошковым окрашиванием, щит отличается прочностью и аккуратным видом в любом интерьере или техническом помещении.

Где используется

Навесные распределительные щиты ЩРн устанавливают открыто на стене в местах с доступом для обслуживания. Типичные объекты:

• Квартиры и частные дома — главный распределительный щит на вводе или поэтажный щит в многоквартирном доме;
• Офисы и административные помещения — щит групповых линий освещения, розеток и климатического оборудования;
• Торговые и складские помещения — распределительный пункт для силовых и осветительных сетей;
• Коттеджи и дачи — ввод и распределение на секции (быт, отопление, уличная линия);
• Гаражи и хозяйственные постройки — особенно в исполнении IP54 для влажных и запылённых сред;
• Коридоры и лестничные клетки — поэтажные щиты в жилых и коммерческих зданиях.

Конструктивные особенности

• 72 модулей на DIN-рейке 35 мм — стандартный шаг 17.5 мм позволяет устанавливать автоматические выключатели, УЗО, дифференциальные автоматы и счётчики любых производителей; В двухдверном исполнении каждая секция имеет отдельную дверцу, что удобно при раздельном обслуживании.
• Металлический корпус с порошковым окрашиванием — в отличие от пластиковых щитов, металлический корпус не деформируется от тепловыделения защитных аппаратов и не желтеет со временем;
• Съёмная монтажная DIN-рейка — можно демонтировать вместе с аппаратами для сервисного обслуживания без отключения питания смежных секций;
• Металлический замок с ключом — защищает от детского доступа и несанкционированного вмешательства; ключ стандартного профиля подходит ко всей серии ЩРн VAGO PRO;
• Степень защиты IP54 — соответствует ГОСТ IEC 62208; защищает от пыли и брызг, пригоден для уличного и гаражного монтажа;
• Подготовленные кабельные вводы — заглушки на верхней и нижней стенках легко выбиваются для прокладки питающих и групповых кабелей;
• Внутренняя кабельная зона — пространство в нижней части щита для аккуратной укладки кабелей и монтажа нулевых шин;
• Крепление на стену без зазора — четыре монтажных отверстия в задней стенке обеспечивают плотное прилегание и ровный монтаж даже на неровной поверхности.

Технические характеристики

Комплектация

• Корпус с дверцей, замком и ключом — 1 шт.
• DIN-рейка 35 мм — в комплекте
• Крепёжный комплект для монтажа на стену — 1 компл.
• Паспорт изделия — 1 шт.

Монтаж и обслуживание

Щит крепится к стене или монтажному профилю через четыре отверстия в задней стенке. Перед прокладкой кабелей снимите дверцу (снимается с петель без инструмента) и выполните вырезы в заглушках под ввод кабелей. Нулевую шину и шину заземления устанавливайте в нижней кабельной зоне — оставляйте запас длины кабелей не менее 15 см. Аппараты защиты устанавливайте на DIN-рейку в соответствии с однолинейной схемой. После монтажа проверьте плотность затяжки всех клемм и подключите заземление корпуса щита к шине РЕ. Замок защищает от детского доступа: всегда закрывайте щит на ключ после завершения работ.
