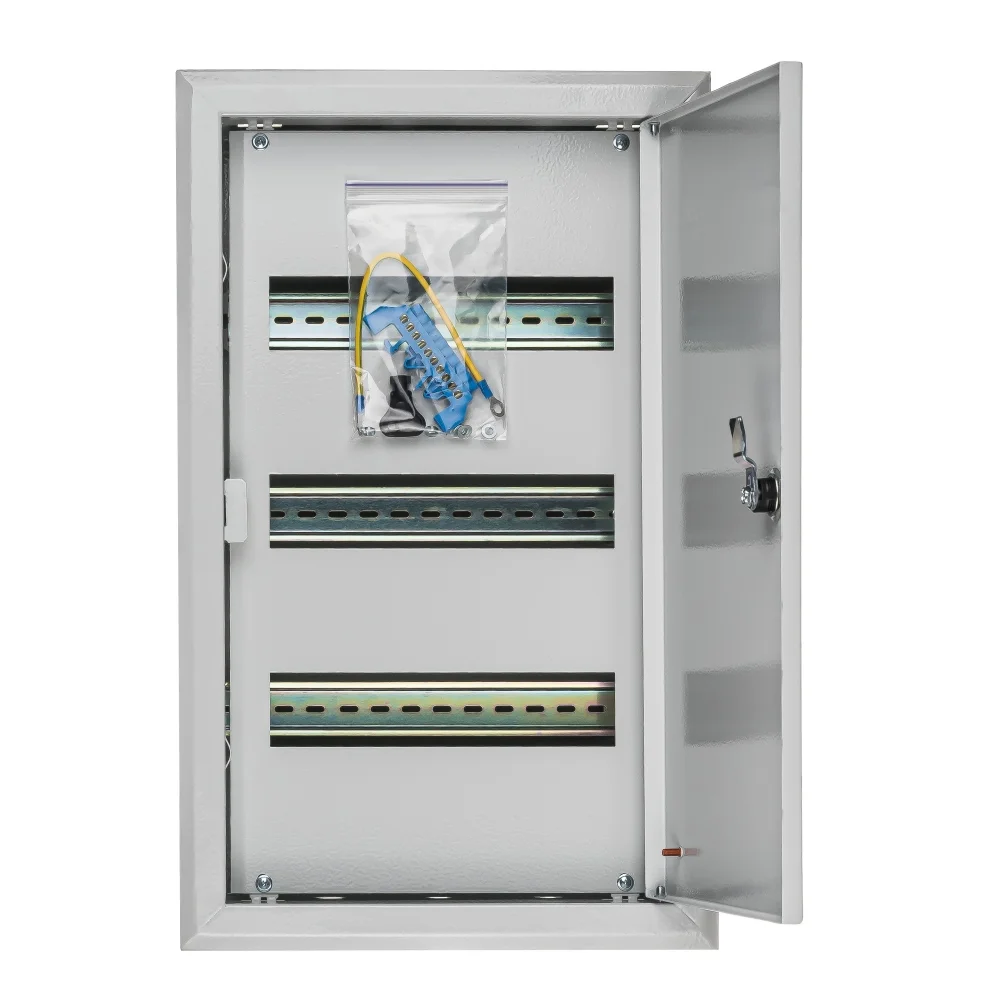

Корпус металлический ЩРв-36 IP31 PRO

Корпус металлический встраиваемый ЩРв-36 IP31 PRO от VAGO — распределительный щит для скрытого монтажа в нишу стены или строительную конструкцию на 36 модулей. Рассчитан на электрику большого дома или коммерческого объекта. После установки рамка щита остаётся в одной плоскости со стеной, что позволяет интегрировать его в любой интерьер без выступающих элементов. Изготовлен из стального листа с порошковым окрашиванием RAL 9016.

Где используется

Встраиваемые распределительные щиты ЩРв устанавливают в нишу в стене — там, где навесной щит занимал бы лишнее место или выглядел неопрятно. Типичные объекты:

• Жилые квартиры и частные дома — щит в коридоре или техническом помещении вровень со стеной с последующей отделкой вокруг рамки;
• Офисы и гостиницы — групповые щиты этажей, встроенные в гипсокартонные перегородки или капитальные стены;
• Торговые центры и рестораны — распределительные узлы, скрытые за декоративными панелями;
• Медицинские и образовательные учреждения — где внешний вид помещения важен, а доступ к щиту нужен только персоналу;
• Коттеджи и загородные дома — распределительный щит в нише прихожей или технической комнаты;
• Реконструкция и ремонт — замена старых щитов в уже готовых нишах стен.

Конструктивные особенности

• 36 модулей на DIN-рейке 35 мм — стандартный шаг 17.5 мм позволяет устанавливать любые защитные аппараты: автоматические выключатели, УЗО, дифференциальные автоматы, ограничители перенапряжения;
• Конструкция для встроенного монтажа — корпус устанавливается в нишу, декоративная рамка накрывает края ниши и остаётся в плоскости стены; глубина ниши соответствует глубине корпуса 546х335х122 мм;
• Металлический корпус вместо пластика — не деформируется от тепловыделения защитных аппаратов, не желтеет от УФ, не крошится при монтаже в твёрдые строительные материалы;
• Металлический замок с ключом — защищает от детского доступа; ключ стандартного профиля одинаков для всей серии ЩРв VAGO PRO;
• Степень защиты IP31 — подходит для сухих закрытых помещений жилого и коммерческого фонда, соответствует ГОСТ IEC 62208;
• Съёмная монтажная DIN-рейка — извлекается вместе с аппаратами для удобного сервисного обслуживания;
• Внутренняя кабельная зона — пространство для укладки питающих и групповых кабелей и монтажа нулевых шин;
• Подготовленные кабельные вводы — заглушки на верхней и нижней стенках легко выбиваются для прокладки кабелей.

Технические характеристики

Комплектация

• Корпус с дверцей, замком и ключом — 1 шт.
• DIN-рейка 35 мм — в комплекте
• Декоративная рамка — 1 шт.
• Паспорт изделия — 1 шт.

Монтаж и обслуживание

Выполните нишу в стене в соответствии с внешними размерами корпуса 546х335х122 мм плюс 10–15 мм запаса по периметру для регулировки. Введите питающий кабель и групповые кабели через заглушки на верхней или нижней стенке. Установите корпус в нишу и закрепите к стене через монтажные ушки. Рамка накрывает зазор между корпусом и стеной и крепится шурупами или на защёлки. Подключите защитные аппараты и нулевые шины, выполните заземление корпуса. После завершения монтажа закройте дверцу на ключ.
