Щит управления (ШУ) — насосы, вентиляция, освещение (на заказ)

Name: Щит управления (ШУ) — насосы, вентиляция, освещение (на заказ)
SKU: SHU-ZAM
Availability: BackOrder

Написать первый отзыв

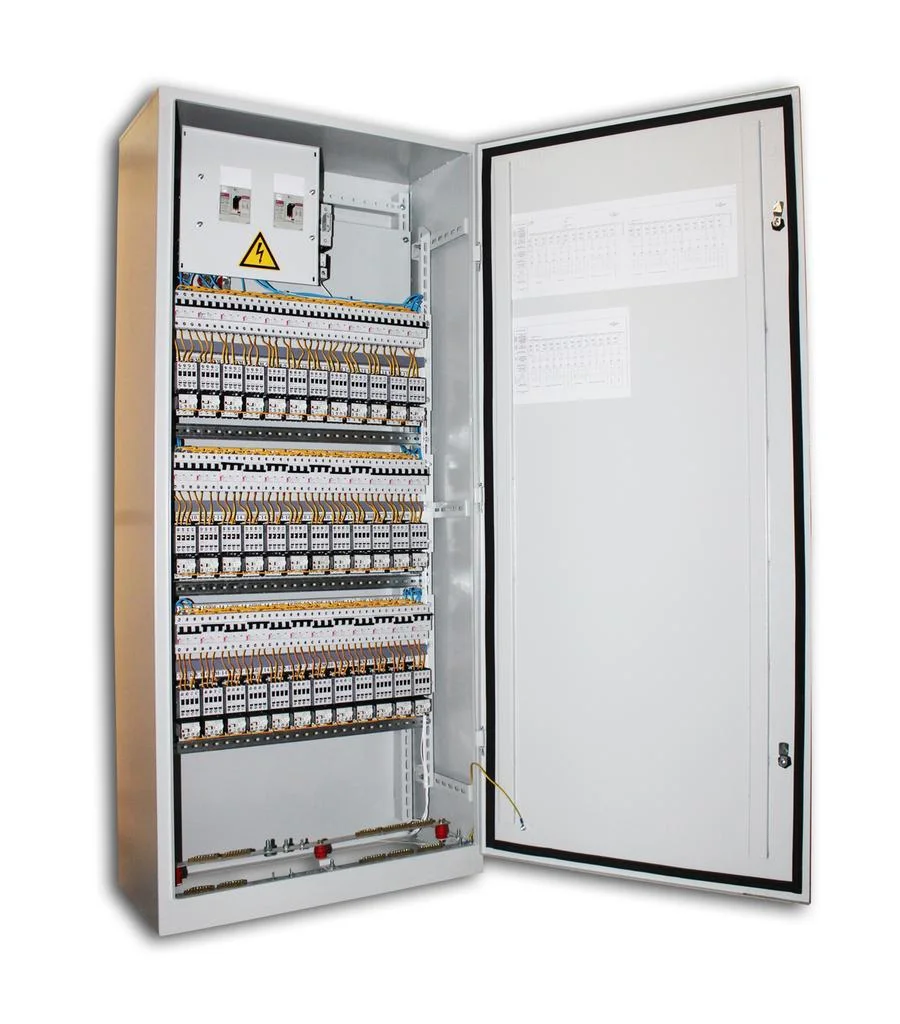

Щит управління електричний ШУ на замовлення

Тип изделия

ШУ — шкаф управления

Артикул: SHU-ZAM

Код товара: 000082297

🕐 Под заказ

? Наличие и сроки уточняйте

0,00 грн

Доставка 1-3 дня по Украине

До складу видачі товару
По Києву (нашим транспортом)
Нова пошта
Делівері

Готівкою
Безготівковий розрахунок
Ми — платники ПДВ
Оплата картою онлайн

Офіційна гарантія від виробника
Обмін/повернення протягом 14 днів
Сертифіковані товари

Шукаємо аналоги...

Щит управления (ШУ) — комплектное электротехническое устройство для автоматизированного или ручного управления технологическим оборудованием: насосами, вентиляторами, компрессорами, конвейерами, освещением и другими системами. Мы изготавливаем щиты управления на заказ по техническому заданию или проекту заказчика — от простых пусковых схем до полноценных систем автоматизации с ПЛК и диспетчеризацией.

Типы щитов управления

Тип	Назначение
ШУН — щит управления насосами	Водоснабжение, канализация, пожаротушение, орошение
ШУВ — щит управления вентиляцией	Приточно-вытяжная вентиляция, кондиционирование, дымоудаление
ШУО — щит управления освещением	Внутреннее и наружное освещение, аварийное освещение
ШУК — щит управления котельной	Газовые и электрические котлы, тепловые пункты, ИТП
ШУЗО — щит управления наружным освещением	Уличное освещение с астрономическим таймером или фотореле
ШУ с ПЛК — с программируемым логическим контроллером	Сложная автоматизация, технологические процессы, SCADA

Способы управления и пуска двигателей

Способ пуска	Применение	Особенности
Прямой пуск (DOL)	Насосы, вентиляторы до 11 кВт	Простой, экономичный, пусковой ток 6–8 Iн
Звезда-треугольник (Y/Δ)	Двигатели 11–75 кВт	Снижение пускового тока в 3 раза
Частотный преобразователь (VFD)	Любые двигатели с регулировкой	Плавный пуск, экономия энергии 30–50%
Плавный пускатель (Soft Starter)	Компрессоры, конвейеры, насосы	Мягкий пуск без регулирования скорости

Конфигурации щита управления

Параметр	Варианты исполнения
Количество управляемых агрегатов	1 / 2 / 3 / N (каскад)
Режимы работы	Ручной / Автоматический / Дистанционный
Резервирование	Без резерва / С резервным агрегатом (с автоматическим вводом)
Степень защиты	IP31 / IP54 / IP65 (для уличного монтажа)
Диспетчеризация	Без диспетчеризации / Modbus RTU/TCP / GSM-модуль / SCADA
Индикация и сигнализация	Лампы, цифровой дисплей, звуковая сигнализация, выходы на АСУД
Защита двигателя	Тепловое реле / Реле защиты двигателя / PTC-термистор

Что входит в состав щита управления

Вводной автоматический выключатель с защитой линии питания;
Пусковые элементы (контакторы, пускатели, частотные преобразователи или плавные пускатели);
Защита двигателей — тепловые реле или электронные реле защиты;
Переключатель режимов "Ручной / 0 / Автомат";
Кнопки "Пуск" / "Стоп" с механической фиксацией или без;
Сигнальные лампы состояния: "Работа", "Останов", "Авария";
Клеммные колодки для подключения внешних датчиков и сигналов;
ПЛК или логический модуль (опционально, для сложной автоматики);
Схема электрическая принципиальная внутри дверцы.

Технические характеристики

Параметр	Значение
Рабочее напряжение	230 В (1ф) / 400 В (3ф), 50 Гц
Ток питания	до 630 А (по ТЗ)
Напряжение цепи управления	230 В AC или 24 В DC (зависит от схемы)
Степень защиты	IP31 / IP54 / IP65
Исполнение корпуса	Навесной / Напольный / Стойка 19"
Стандарты	ДСТУ EN 61439-1, IEC 60947-4, ПУЭ
Срок изготовления	7–25 рабочих дней после согласования ТЗ

Порядок заказа

Опишите задачу — что нужно управлять, сколько агрегатов, мощность двигателей, режимы работы, наличие диспетчеризации.
Согласование и КП — предоставляем структурную схему и стоимость в течение 1–2 рабочих дней.
Производство и программирование — 7–25 рабочих дней; при наличии ПЛК — также программирование и наладка на стенде.
Сдача и документация — протокол функциональных испытаний, схема, описание работы, инструкция оператора.

Часто задаваемые вопросы (FAQ)

В чём разница между щитом управления с контакторами и с частотным преобразователем?

Щит с контакторами — проще и дешевле, обеспечивает пуск и останов двигателя. Частотный преобразователь (VFD) дополнительно регулирует скорость вращения, обеспечивает плавный пуск без ударных токов и позволяет сэкономить до 30–50% электроэнергии на насосах и вентиляторах с переменной нагрузкой. Для постоянной нагрузки VFD часто окупается за 1–2 года.

Возможно ли дистанционное управление щитом через GSM или интернет?

Да, мы интегрируем GSM-модули (SMS-команды и уведомления) и Ethernet-модули (Modbus TCP, Web-интерфейс) для дистанционного мониторинга и управления. Это особенно актуально для насосных станций, котельных и объектов без постоянного персонала.

Что такое каскадное управление насосами?

Каскадная схема обеспечивает поочерёдное подключение нескольких насосов в зависимости от потребности (давления, расхода). Например, при малом потреблении работает один насос, при росте — подключаются второй и третий. Это продлевает ресурс оборудования и снижает энергопотребление. Реализуется через ПЛК или специализированный контроллер.

Предоставляете ли услуги монтажа и наладки?

Да, выполняем монтаж щита на объекте, подключение кабелей, наладку автоматики и обучение персонала. После наладки подписывается акт ввода в эксплуатацию.

Тип изделия

ШУ — шкаф управления

Отзывов пока нет
