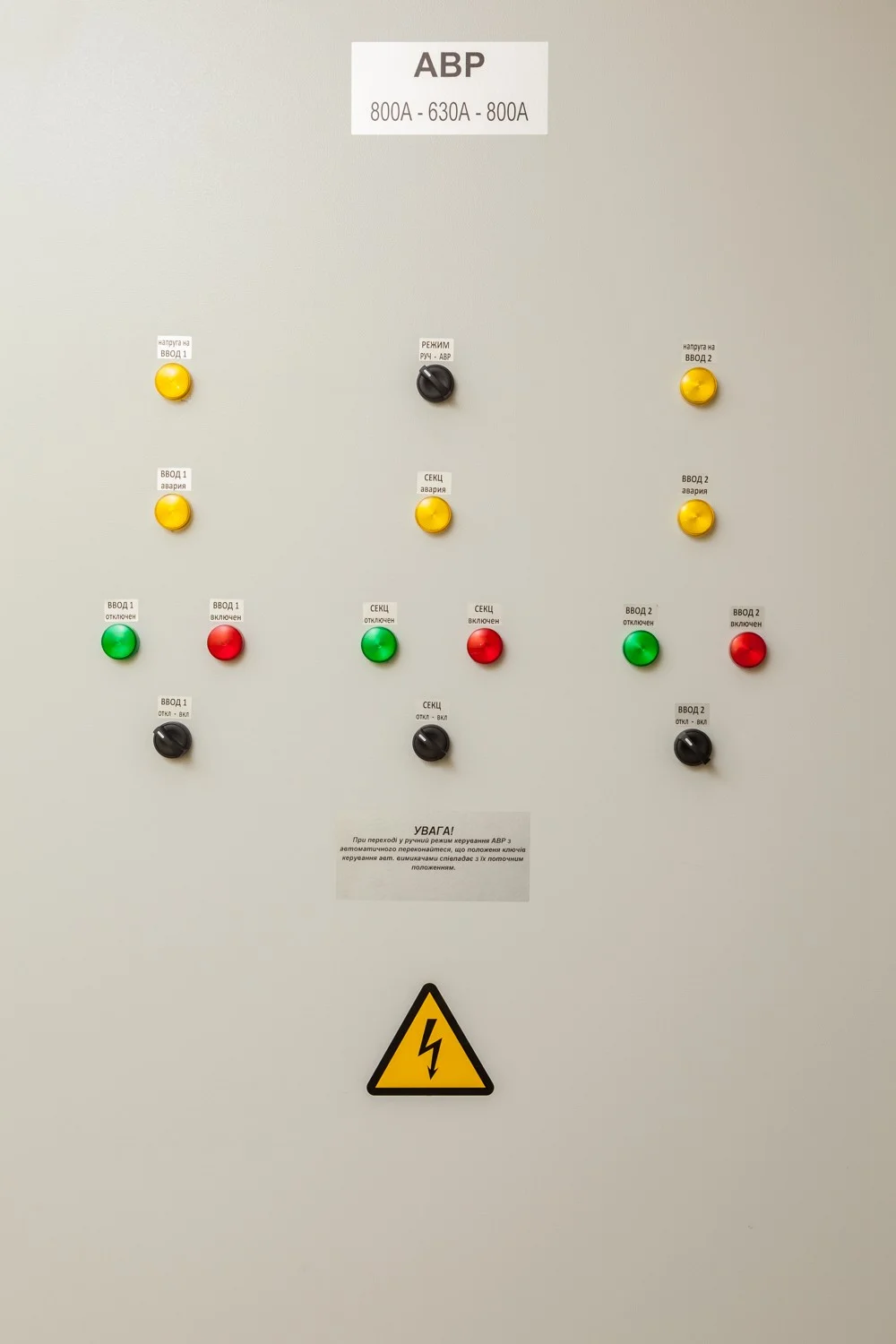

Шкаф АВР — автоматический ввод резерва (на заказ)

Что такое АВР и когда он необходим

АВР — устройство, которое контролирует наличие напряжения на вводе и при его исчезновении автоматически подключает резервный ввод (дизель-генератор, второй трансформатор, городская сеть). Время переключения — от 0,1 до 30 секунд в зависимости от типа автоматики и требований технологического процесса.

АВР обязателен для объектов первой и второй категории надёжности электроснабжения:

• больницы, клиники, операционные;
• центры обработки данных, серверные комнаты;
• гостиницы, торговые центры, бизнес-центры;
• производственные предприятия с непрерывным циклом;
• насосные станции, очистные сооружения, котельные;
• административные здания с резервированным питанием.

Принцип работы шкафа АВР

При исчезновении напряжения на основном вводе реле контроля напряжения (РКН) фиксирует аварию и подаёт команду на отключение вводного автоматического выключателя основного питания. После паузы выдержки времени (защита от кратковременных просадок) включается вводной выключатель резервного ввода. При восстановлении основного питания — возврат в штатный режим происходит автоматически или вручную (зависит от настройки).

Конфигурации АВР — выбор под ваш объект

Оборудование — выбор производителя под ваш бюджет

Бренд оборудования определяется совместно с заказчиком на этапе согласования технического задания.

Что входит в состав шкафа АВР

• Металлический корпус (навесной или напольный) с DIN-рейками и кабельными вводами;
• Вводные автоматические выключатели или контакторы на каждый ввод;
• Реле контроля напряжения (РКН) — мониторинг основного ввода;
• Реле времени — выдержка при переключении (регулируемая от 0 до 30 с);
• Блокировка — механическая или электрическая (исключает одновременное включение двух вводов);
• Индикация — сигнальные лампы "Ввод 1", "Ввод 2", "Авария";
• Шины заземления и нулевая шина;
• Кабельные наконечники, маркировка, принципиальная схема внутри дверцы.

Технические характеристики сборки

Порядок заказа АВР

1. Пришлите ТЗ или заполните опросный лист — укажите номинальный ток, количество вводов, желаемый бренд оборудования, степень защиты.
2. Согласование и КП — в течение 1 рабочего дня предоставляем коммерческое предложение с ценой и сроком изготовления.
3. Аванс и производство — сборка изготавливается 5–15 рабочих дней в зависимости от сложности.
4. Контроль качества и отгрузка — проверка функционирования, комплект документов (схема, паспорт, протокол испытаний).

Часто задаваемые вопросы (FAQ)

Чем АВР на контакторах отличается от АВР на автоматических выключателях?

АВР на контакторах — быстрое переключение (от 0,1 с), менее дорогой, но контакторы рассчитаны на ограниченное количество переключений (до 10 млн). АВР на автоматических выключателях с моторными приводами — надёжнее при редких переключениях, выдерживает большие токи КЗ, но дороже и медленнее (0,5–3 с).

Нужна ли механическая блокировка между вводами?

Да, механическая или электрическая блокировка является обязательной согласно ПУЭ — она исключает параллельное включение двух вводов. Во всех наших сборках блокировка предусмотрена в соответствии с проектными требованиями.

Сколько времени занимает изготовление АВР на заказ?

Стандартная сборка на контакторах 63–400 А — 5–7 рабочих дней. Сложные конфигурации с моторными приводами, диспетчеризацией или нестандартными корпусами — 10–15 рабочих дней. Срок согласовывается при оформлении заказа.

Предоставляете ли документацию на сборку?

Да, к каждому АВР прилагается принципиальная схема (внутри дверцы), технический паспорт и протокол функциональных испытаний. По запросу — электронные копии для проектной организации.

Можно ли заказать АВР с учётом спецификации проекта?

Да, именно так мы и работаем. Пришлите нам спецификацию или принципиальную схему проекта — мы соберём шкаф в соответствии с ней и согласуем любые отклонения.
