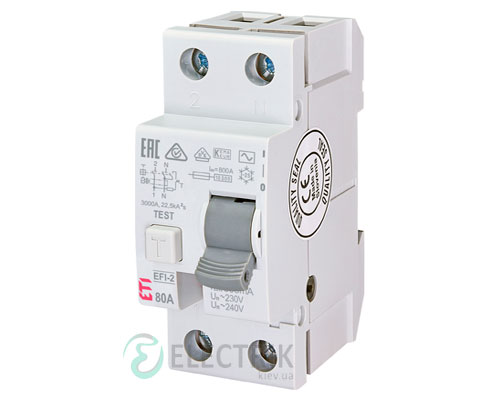

Дифференциальное реле (УЗО) EFI-2 80А 500мА тип AC 10кА, ETI (Словения)

Дифференциальное реле (УЗО) EFI-2 80А 500мА тип AC 10кА, ETI предназначено для защиты человека от поражения электрическим током. В случаи прямого или не прямого контакта с токоведущими частями оборудования, которые могут быть под напряжениям, устройство срабатывает и отсекает напряжение.

Характеристика

Страна производитель	Словения
Торговая марка производителя	ЕТІ
Тип устройства	УЗО
Серия производителя	EFI
Артикул товара от производителя	2065125
Тип механизма	Электро-механический
Способ монтажа	на Дин-рейку
Номинальный ток In, А	80
Ток утечки, ΔI	500мА
Максимальная отключающая способность	10кА
Количество полюсов	2р
Характеристика расцепления УЗО	АС
Номинальное напряжение	230/400В
Степень защиты IP	20
Диапазон рабочих температур, °С	-25…+40
Механическая износостойкость, циклов	20000
Минимальное и максимальное сечения проводника	1-25мм
Электрическая износостойкость, циклов	10000
Температура хранения	-25 до +80
Класс селективности	3

Сфера применения дифференциального реле (УЗО) EFI-2 80А 500мА тип AC 10кА, ETI (Словения)

Дифференциальное реле (УЗО) EFI-2 80А 500мА тип AC 10кА, ETI применяется с целью защиты человека от поражения током. Удар током может быть при косвенных либо прямых прикосновениях к токоведущим частям оборудования, или к тем участкам, где повреждена изоляция провода. УЗО часто применяют там, где заземляющий и нейтральный проводник разделены. Оно также защищает от возникновения пожаров, для такой защиты лучше всего использовать реле с током утечки 300мА. Реле подобной серии устанавливается в распределительных силовых щитах. Модель активно эксплуатируется в трехфазных и однофазных сетях.

Конструкция реле

Корпус УЗО изготовлен с плотного, влагостойкого и жаропрочного АБС-пластика, степень защиты данного устройства ІР20. Материал выдерживает большие механические нагрузки. Фиксирующие элементы к din-рейке выполнены со стали. Впереди установлена ручка включения и выключения. Как и в УЗО других производителей, на этом также на передней панели устройства есть кнопка «тест», отвечающая за работоспособность изделия в целом. Клеммы покрыты специальным составом, которые снижает тепловые потери и продлевает общий срок службы реле. Модели бывают двух типов: АС и А. Первый вид – реагирует на утечку переменных токов. Второй – монтируют в шкафы, где установлено оборудование с выпрямителями. Другими словами, они рекомендованы, где в случае пробоя идет утечка переменного и постоянного тока.

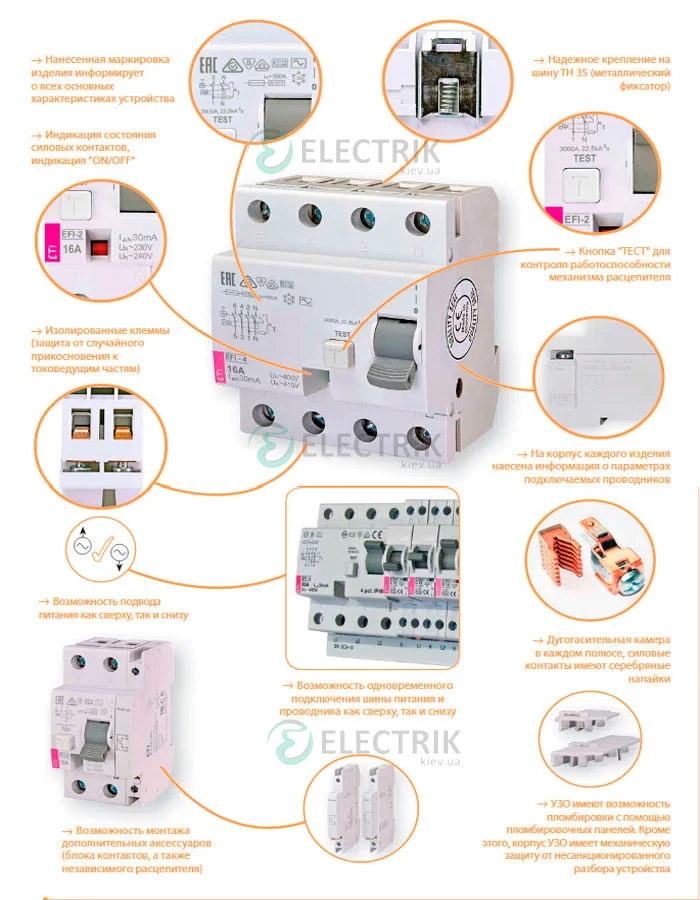

Особенности устройства

Основными особенностями устройства защитного отключения (УЗО) можно считать:

• подключения проводов сверху и снизу;
• удобный монтаж дополнительных электротехнических изделий;
• на каждой контактной группе предусмотрена дугогасительная камера;
• большой диапазон номинальных токов;
• двух и четырех полюсные модели реле;
• можно подключить дополнительную шину питания;
• моментальное срабатывание при утечке тока;
• защита техники от возгораний и пожаров.

Дифференциальное реле (УЗО) EFI-2 80А 500мА тип AC 10кА, ETI устанавливается в паре с автоматическим выключателем. Изделие как правило промаркировано, на него нанесено буквенное обозначение фазы и нуля, а также все необходимые параметры для рационального подключения к сети. Обязательно проверять работоспособность дифференциального реле, нажатием на кнопку «тест», не реже одного раза в месяц. Рекомендовано устанавливать прибор в любых помещениях, без привязки к качеству проводки. Важно помнить, что проблемы с током могут возникнуть не только в цепи, но и непосредственно в самой технике, поэтому установка УЗО крайне важна.
