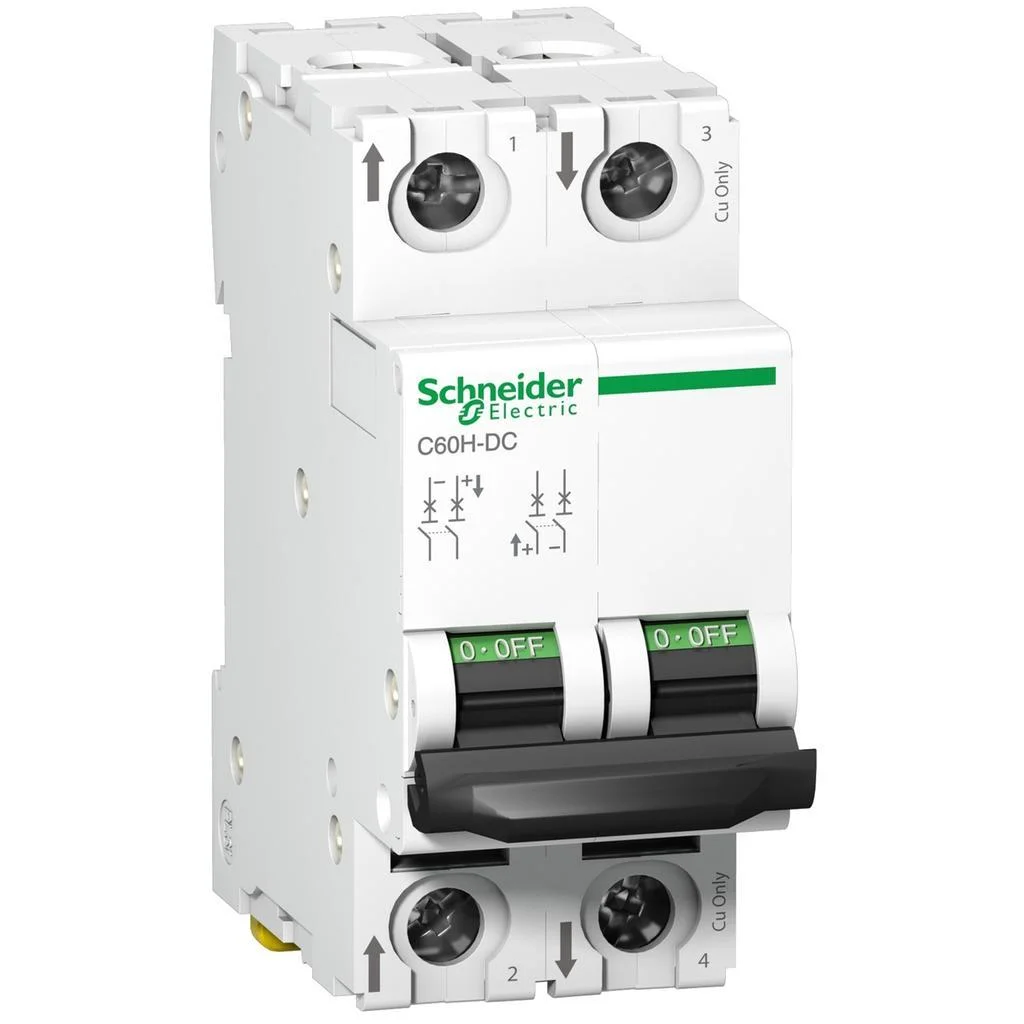

Автоматический выключатель Schneider Electric Acti 9 C60H-DC 2P C 15А 500В DC

Автоматический выключатель Schneider Electric Acti 9 C60H-DC 2P C 15А 500В DC — специализированный защитный аппарат для постоянного тока. Предназначен для защиты цепей постоянного тока: солнечные (фотовольтаические) системы, аккумуляторные накопители, системы резервного питания UPS, телекоммуникационное и промышленное DC-оборудование.

Технические характеристики C60H-DC 2P C 15А 500В DC

Особенности DC-выключателя

В отличие от стандартных AC-выключателей, C60H-DC разработан с учётом специфики дуги постоянного тока: дуга DC не проходит через ноль естественным образом, поэтому требует более мощной дугогасительной камеры и специальной конструкции контактов. Выключатель подключается в полярной конфигурации: одна группа полюсов — положительная шина, вторая — отрицательная (для 2P — оба полюса последовательно). Напряжение 500В DC достигается именно за счёт последовательного включения полюсов.

Типовые применения

• Фотовольтаические (солнечные) системы: защита DC-цепей от инвертора до панелей
• Аккумуляторные системы: защита при заряде/разряде аккумуляторных батарей
• Системы бесперебойного питания UPS: защита DC-шины
• Телекоммуникационное оборудование: щитки питания 48В–500В DC
• Промышленные DC-привода и контроллеры

Серия Acti 9 и надёжность

C60H-DC входит в серию Schneider Electric Acti 9 — одной из наиболее распространённых модульных серий в Европе. Выключатели соответствуют стандартам IEC 60947-2 и IEC 60898-2, имеют сертификацию CE. Компактный корпус 18 мм/полюс совместим со всеми аксессуарами Acti 9: вспомогательными контактами, расцепителями, механизмами блокировки.

Ключевые преимущества

• специальная дугогасительная камера для постоянного тока без нулевого перехода
• двухполюсная конструкция с последовательным включением для 500В DC
• высокая отключающая способность 10 кА
• совместимость с аксессуарами серии Acti 9
• соответствие IEC 60947-2 и IEC 60898-2
