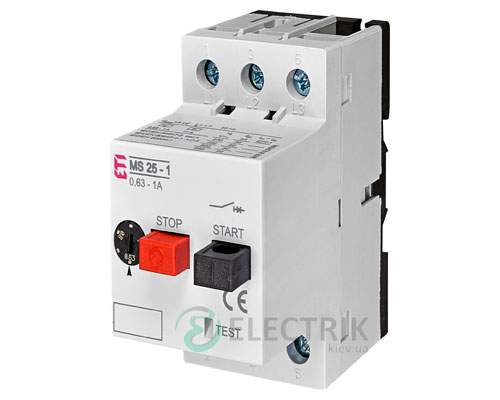

Автоматический выключатель защиты двигателя MS25-1 4600050 ETI

Характеристика

Производитель	ETI
Тип устройства	Авт. защиты двигателей
Артикул товара	4600050
Серия производителя	MS25
Номинальное напряжение, В	690В
Номинальный ток In, А	1А
Диапазон регулировки теплового реле	0,63-1,0А
Тип монтажа	На Din-рейку
Диапазон рабочих температур, °С	от -20°С до 50°С
Соответствие стандартам	PN-IEC/EN 60947-3, VDE 0660
Степень защити устройства от пыли	ІР20
Сечение подключаемых проводов	0,75 ― 4 мм2
Механический ресурс тыс.циклов min	100 циклов
Электрический ресурс тыс.циклов min	100 циклов
Номинальное коммутируемое напряжение UN	230, 400, 500, 690V AC; 48V DC

Назначение автоматического выключатель защиты двигателя MS25-1

Современный автоматический выключатель защиты двигателя MS25-1 имеет широкий спектр действия, в частности он эффективен при коротких замыканиях, при дисбалансе и перекосе фаз, при перегрузках и других внештатных отклонений. Прибор одновременно выполняет функционал автоматического выключателя и теплового реле, при этом значительно экономится место в пространстве. Такие автоматы идеально подходят для мелко габаритных установок, машин, устройств. Есть специальные корпуса с уровнем защиты IP41-IP55. Очень востребованы в небольших предприятиях, особенно тех, которые занимаются складской логистикой.

Конструкция автоматических выключателей защиты двигателей

Конструктивно автомат напоминает пускатель. На нем находятся кнопки старта и остановки. Корпус изготовлен из материала, который стойкий к агрессивной внешней среде, он не горит под влиянием высоких температур. Также на корпусе находится регулировка номинального тока. Таким образом, существует возможность ручной регулировки токов, это позволяет подстроить устройство под определенный вид двигателя. Конструкция ничем не отличается от стандартных выключателей, и включает в себя дугогасительную камеру, клеммы, расцепители, подвижные и неподвижные контакты.

Особенности и преимущества

Прибор такого типа может быть использован в качестве основного либо аварийного выключателя. Основная его цель – защита и пуск моторов низкой мощности. У модели более 14 вариантов тепловой защиты. К нему можно подключить различные дополнительные аксессуары, в виде блока контактов, расцепителя минимального напряжения и другие приборы. Можно заводить алюминиевые и медные провода снизу либо сверху оборудования. К преимуществам указанной модели относят:

• предотвращение выхода со строя двигателя при аварийных ситуациях;
• улучшенный механический и физический износ прибора;
• сертификаты соответствия всем техническим нормам и регламентам;
• возможность блокирования универсальным замком.

Автоматический выключатель защиты двигателя MS25-1 незаменимое устройство, которое необходимо каждому двигателю. Нажатием на кнопку «тест» можно осуществить работоспособность оборудования в целом. Аксессуарами к автоматическому выключателю выступают: блок контактов, независимый расцепитель, расцепитель минимального напряжения, блок внутренних контактов. Модель без особых усилий монтируется на металлическую специальную рейку либо фиксируется на монтажную панель распределительного силового ящика.
