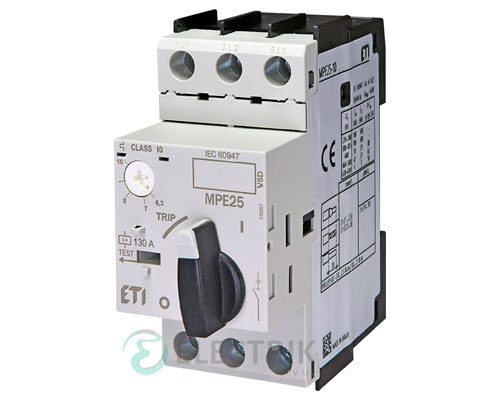

Автоматический выключатель защиты двигателя MPE25-10 4648010 ETI

Автоматический выключатель защиты двигателя MPE25-10 разработан во избежание коротких замыканий, перегрузок и других отклонений в момент работы моторов (электродвигателей). На практике, такое устройство эксплуатируется в качестве основного либо дополнительного рубильника. Если добавить комплект контакторов, то вполне может получиться система дистанционного управления. Вместе с такими автоматами можно устанавливать множество различных аксессуаров. Также присутствует опция тестирования тепловой защиты, т.е. при нажатии кнопки «тест» происходит выключение двигателей. В таком случае прибор работает успешно и без каких-либо серьезных отклонений

Характеристика

Производитель	ETI
Тип устройства	Авт. защиты двигателей
Артикул товара	4648010
Серия производителя	MРЕ25
Номинальное напряжение, В	690В
Номинальный ток In, А	10А
Диапазон регулировки теплового реле	6,3-10А
Тип монтажа	На Din-рейку
Диапазон рабочих температур, °С	от -20°С до 50°С
Соответствие стандартам	PN-IEC/EN 60947, DIN VDE 0660, UL 508, CSA
Степень защити устройства от пыли	ІР20
Сечение подключаемых проводов	0,75 ― 4 мм2
Механический ресурс тыс.циклов min	100 циклов
Электрический ресурс тыс.циклов min	100 циклов
Номинальное коммутируемое напряжение UN	230, 400, 500, 690V AC; 48V DC

Назначение автоматического выключатель защиты двигателя MPE25-10

Автоматический выключатель защиты двигателя MPE25-10 способен работать в умеренном, теплом, тропическом климате при различной влажности, но рекомендован монтаж в защитный распределительный щит. Автомат напоминает ручной выключатель, подойдет для нечастых коммутаций, включения и отключения мотора.

Конструкция

Корпус представленного автомата выполнен с нетоксичного, влагостойкого, прочного и негорючего абс-пластика. Заведение алюминиевых либо медных проводников осуществляется снизу либо сверху корпуса. Клеммы покрыты серебром, это снижает тепловые потери при службе и коротких замыканиях. Корпус изнутри не выгорает при перекосе фаз и перегрузках в электрической цепи.

Особенности и плюсы

Автомат создан для трехфазных двигателей, которые активно применяются в промышленности, коммунальной сфере, складских помещениях и ангарах. При помощи таких приборов можно создать систему удаленного контроля, доступа и управления сложными технологическими процессами и оборудованием. К главным преимуществам автомата относят:

• функционирование в сетях переменного тока;
• безотказность, стабильность работы;
• ручное включение/выключение с помощью поворотной рукоятки;
• монтаж дополнительных элементов;
• легкая и простая установка без особых инструментов;
• монтируется прибор на стандартную din-рейку;
• возможность блокировки замком;
• защита от обрыва и перекоса фаз;
• 13 вариантов тепловой защиты.

В паре к такому выключателю защиты мотора могут устанавливаться также независимый расцепитель, блок контактов, кнопки включения, выключения и другие. Схема подключения не сложная, сможет разобраться даже начинающий электрик. Установка приборов защиты продлевает ресурс службы электрических двигателей.
