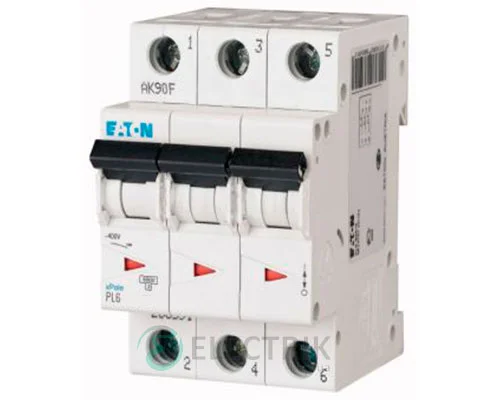

Автоматический выключатель PL6-C32/3 3P 32 А х-ка C, Eaton (Moeller)

Современный автоматический выключатель PL6-C32/3 3P 32 А х-ка C от мирового производителя Eaton (Moeller) представляют собой устройства, которые защищают проводку строений и сооружений от пожара, так как защищает сеть от токов короткого замыкания и перегрузки. Также они способны продлить жизнь дорогой техники.

Характеристика

Производитель	Eaton
Серия производителя	PL6
Тип устройства	Модульный выключатель
Артикул товара	286604
Конструктивное исполнение, монтаж	на Din
Временная характеристика	С
Номинальный ток, Iном	32А
Напряжение	230-400В
Макс. отключающая способность	6кА
Количества полюсов	3Р
Температура эксплуатации	- 25 С ... + 75 С
Степень защиты от влаги и пыли	ІР20
Электрическая износостойкость	4 000 циклов
Механическая износостойкость	20 000 циклов
Сертификат	IEC 60898
Тип подключения	Болтовое соединение
Сечение присоединяемого проводника от-до	1–25 мм²
Гарантийный срок, Лет	3 года
Срок службы, Лет	не менее 15

Применение автоматического выключателя PL6-C32/3 3P 32 А х-ка C, Eaton (Moeller)

Автоматический выключатель PL6-C32/3 3P 32 А х-ка C, Eaton (Moeller) - это модульные изделия представленного типа являются базовыми моделями. Выключатели автоматические монтируются на стандартную дин-рейку, шириной 35 мм и устанавливаются в любой пластиковый либо металлический бокс. Отключающая способность у изделия составляет 6 кА. Зеленая индикация указывает на расположения контактов. Зачастую подобная продукция монтируется в небольших промышленных объектах, жилых массивах и строениях, складских помещениях, офисах и супермаркетах. Завод питания происходит снизу и сверху. Для установки не потребуется специальный инструмент и особые навыки, достаточно тестера сети и обыкновенной отвертки. А для удобства завода к сети прямо на корпусе имеется точная схема подключения. Широко применяется в однофазных и трехфазных сетях. Главная задача – обеспечить сохранение человеческих жизней при случайном касании об оголенный провод и сохранить имущество от возгораний и сильных пожаров.

Выполнение и характеристика срабатывания

Высокоточное электрическое изделие выполнено с подвижной и неподвижной контактной группы, дугогасительной камеры, биметаллической пластины и расцепителя. Расцепитель срабатывает при воздействии электромагнитного или теплового поля. При выборе такого защитного прибора следует обратить внимание на сечение проводника, реальную мощность (включая пусковой ток) машин и механизмов. Соединение гибкого или жесткого кабеля происходит винтовым способом. Небольшие выемки для зажимов защитят ладони или пальцы во время случайных касаний.

Конструкция и особенности автомата

Не рекомендован монтаж на деревянные щиты и другие воспламеняемые конструкции. Выключатель дает возможность добиться полной безопасности в доме, офисе и административных зданиях. Разъем дает возможность подключать алюминиевые и медные провода, сечение до 25 мм2. Автоматические выключатели разделяются на одно, двух, трех и четырех полюсные. Механическая стойкость прибора 20 тыс. циклов. Оптимальной средой для эксплуатации являются сухие и умеренно влажные помещения. На корпусе указана маркировка фазы и ноля, допустимое напряжение, сила тока и количество полюсов. Легко срабатывает при обнаружении обрывов в электрической цепи. Эксплуатируется при разных температурных перепадах, важно поместить в защитный бокс.

Общие технические характеристики автоматических выключателей серии PL6

• номинальный ток автомата, диапазон 6-63 Ампера
• индикатор положения включено/выключено
• рабочее напряжение: АС – переменный ток
• подходит для 1-фазных и 3-фазных сетей
• работает с напряжением 230/400В и частотой 50 Герц
• класс защиты: IP20
• электрическая износостойкость 10 000 циклов
• температурная среда для эксплуатации -25С/+75С
• материал корпуса: прочный, негорючий пластик
• ориентировочный вес указанного изделия: 120-300 грамм
• предусмотрена возможность монтажа дополнительных приборов
