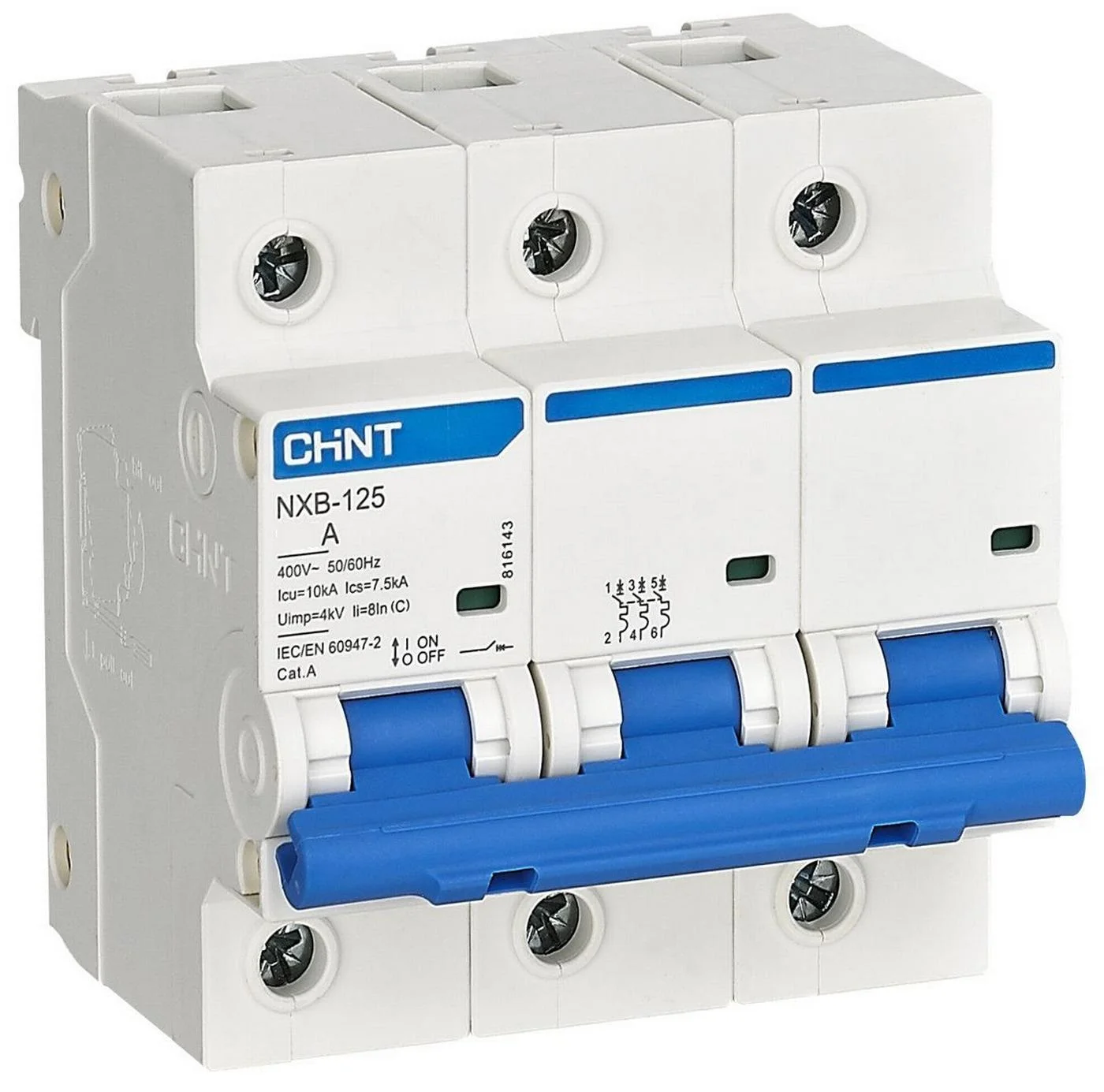

Модульный автоматический выключатель Chint NXB-125 3P C125 10кA

Принцип работы и защитные функции

Автоматический выключатель NXB-125 оснащён двумя независимыми расцепителями: тепловым (биметаллическая пластина) и электромагнитным (соленоид). При перегрузке тепловой расцепитель срабатывает с задержкой, пропорциональной кратности превышения номинального тока. При коротком замыкании электромагнитный расцепитель мгновенно (менее 10 мс) размыкает цепь. Для характеристики C кратность мгновенного срабатывания составляет 5–10× In.

Конструктивные особенности

• Корпус из самозатухающего пластика UL94-V1, устойчивый к температурам до 130°C
• Двойной разрыв контактной цепи снижает дугообразование при отключении
• Встроенная дугогасительная камера с деионизирующими пластинами для гашения дуги до 10кА
• Наглядный индикатор состояния: включён / выключен / сработала защита
• Винтовые зажимы под кабель сечением до 50 мм²
• Монтаж на стандартную DIN-рейку EN 60715 (35 мм) без дополнительных крепёжных элементов
• Возможность пломбирования и блокировки рукоятки в положении «выключено»

Типичные области применения

NXB-125 C125 3P применяется в качестве вводного или секционного автоматического выключателя для защиты магистральных кабельных линий большого сечения, вводно-распределительных устройств (ВРУ) многоквартирных домов, офисных центров, гостиниц и промышленных предприятий. Повышенная коммутационная способность 10кА позволяет использовать выключатель в сетях с повышенным уровнем тока КЗ без токоограничивающих устройств. Широко используется для защиты вводов трансформаторов, вводов к промышленному оборудованию и секционных рубильников.

Стандарты и сертификаты

Автоматический выключатель соответствует требованиям IEC/EN 60898-1 и GB 10963.1. Продукция Chint сертифицирована CE. Производитель — Chint Electric (Zhejiang Chint Electrics Co., Ltd.) — один из пяти крупнейших производителей электрооборудования в мире с более чем 30-летним опытом.

Условия эксплуатации

Рабочий диапазон температур: от −25°C до +70°C. Хранение: до −40°C. Относительная влажность: до 85% без конденсата. Монтаж исключительно вертикальный на DIN-рейку. Во влажных и запылённых помещениях — установка в закрытые щиты IP54 и выше.
