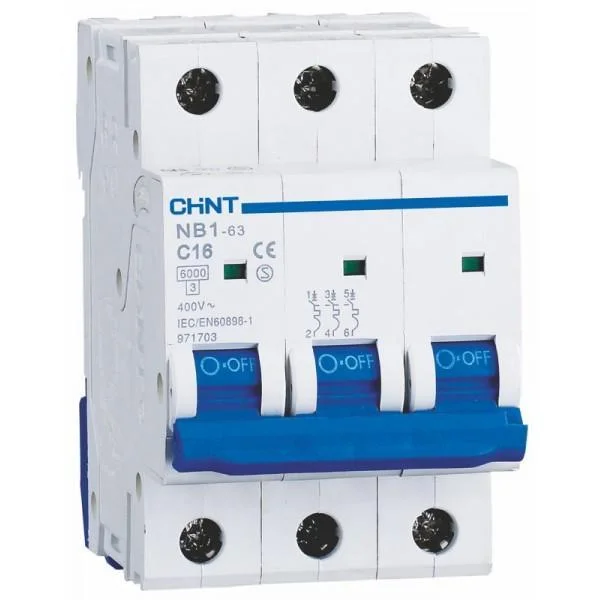

Автоматический выключатель Chint NB1-63 3P C10 6kA DB

Принцип работы и защитные функции

Автоматический выключатель NB1-63 оснащён двумя независимыми расцепителями: тепловым (биметаллическая пластина) и электромагнитным (соленоид). При перегрузке тепловой расцепитель срабатывает с задержкой, пропорциональной кратности превышения номинального тока — это позволяет переносить кратковременные пусковые пики, характерные для двигателей и люминесцентного освещения. При коротком замыкании электромагнитный расцепитель мгновенно (менее 10 мс) размыкает цепь, ограничивая разрушительное воздействие тока КЗ. Для характеристики C кратность мгновенного срабатывания составляет 5–10× In.

Конструктивные особенности

• Корпус из самозатухающего пластика UL94-V1, устойчивый к температурам до 130°C
• Двойной разрыв контактной цепи снижает дугообразование при отключении
• Встроенная дугогасительная камера с деионизирующими пластинами для гашения дуги до 6кА
• Наглядный индикатор состояния: включён / выключен / сработала защита
• Винтовые зажимы под кабель сечением до 35 мм²
• Монтаж на стандартную DIN-рейку EN 60715 (35 мм) без дополнительных крепёжных элементов
• Возможность пломбирования и блокировки рукоятки в положении «выключено»

Типичные области применения

NB1-63 C10 3P эффективно защищает: групповые линии освещения, розеточные группы жилых и офисных помещений, электронагревательные приборы (тёплые полы, обогреватели, водонагреватели до 10А), климатическое оборудование и офисную технику. Благодаря шагу 18 мм на полюс выключатель рационально использует пространство щита при монтаже нескольких аппаратов рядом.

Стандарты и сертификаты

Автоматический выключатель соответствует требованиям IEC/EN 60898-1 и GB 10963.1. Продукция Chint сертифицирована CE. Производитель — Chint Electric (Zhejiang Chint Electrics Co., Ltd.) — один из пяти крупнейших производителей электрооборудования в мире с более чем 30-летним опытом и производственной мощностью свыше 100 млн изделий в год.

Условия эксплуатации

Рабочий диапазон температур: от −25°C до +70°C. Хранение: до −40°C. Относительная влажность: до 85% без конденсата. Монтаж исключительно вертикальный на DIN-рейку. Во влажных и запылённых помещениях — установка в закрытые щиты IP54 и выше.
